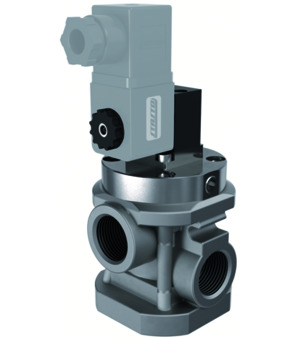

Seria PV32W · Construcție cu ventil cu scaun

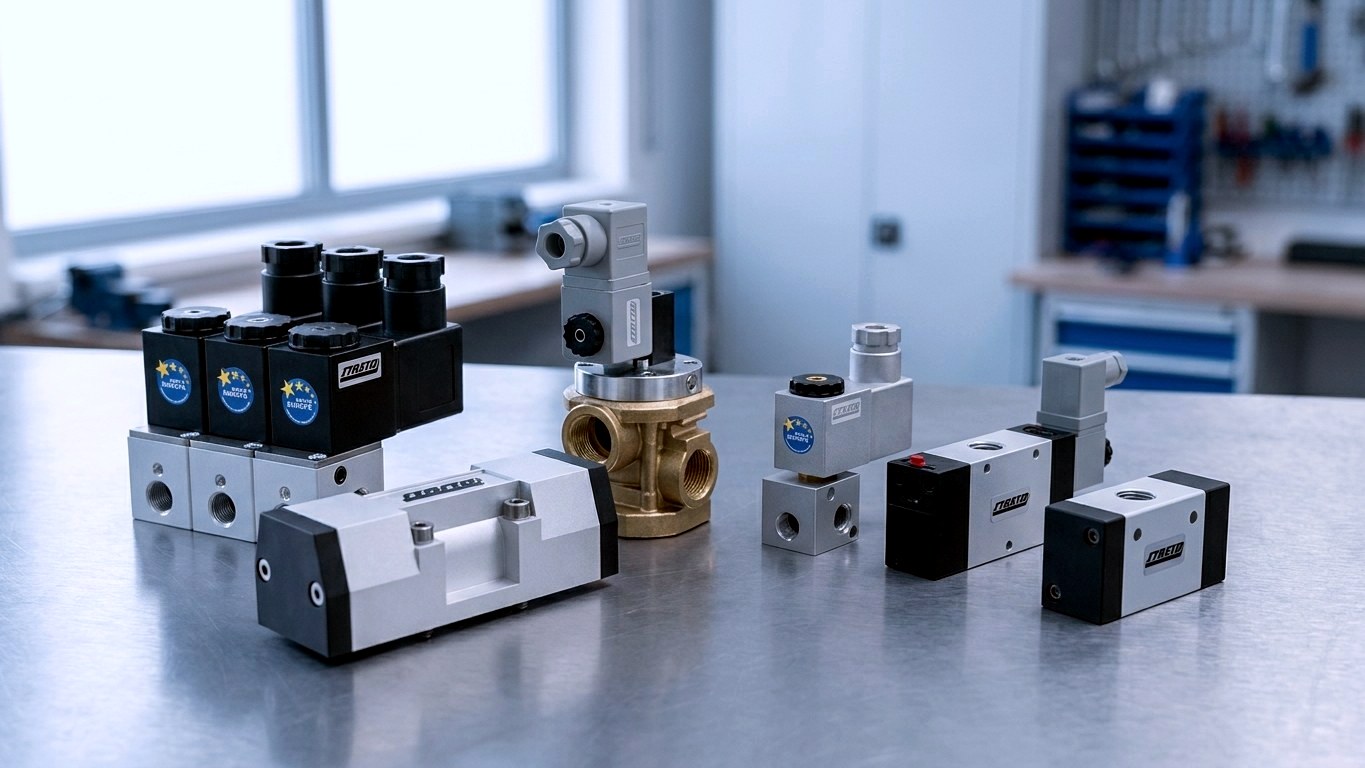

Distribuitoare cu 3/2 căi pentru aer și vid – ventile cu scaun din seria PV32W
Atunci când un distribuitor cu 3/2 căi trebuie să funcționeze în depresiune, execuția constructivă este decisivă. Seria PV32W este realizată ca ventil cu scaun și comută corect chiar și atunci când între racorduri nu există presiune de lucru, ci vid. STASTO oferă două variante: PV32W-V pentru domeniul de vid –1…0 bar și PV32W-A pentru aer comprimat 3…10 bar – fiecare disponibilă în racordurile 1/2", 3/4", 1", 1 1/2" și 2".
PV32W dintr-o privire
Avantaje
De ce un ventil cu scaun pentru aplicații de vid?
Construcția decide dacă un ventil 3/2 căi rămâne etanș în regim de vid. Seria PV32W combină tehnica ventilului cu scaun cu diametre nominale mari și o selecție clară a variantelor electrice.
Comutare etanșă în locul jocului de sertar
Ventilele cu scaun etanșează printr-o garnitură elastică pe un scaun de ventil. Nu există un sertar mobil cu joc de ghidare – exact punctul în care, în regim de vid, aerul parazit poate fi tras în sistem.
Două variante, un singur sistem modular
PV32W-V funcționează cu racord de aer de comandă extern (M5, respectiv 1/8" în funcție de dimensiune), PV32W-A cu aer de comandă intern. Aceeași formă constructivă, aceleași dimensiuni de racordare – trecerea între circuitul de aer și de vid fără o nouă dimensiune de montaj.
Debit până la 60.000 Nl/min
De la 5.500 Nl/min la 1/2" până la 60.000 Nl/min la 2". Astfel sunt acoperite și volume mari de aspirație și cicluri rapide de aerisire, fără a fi nevoie să conectați mai multe supape în paralel.
Electricitate adaptată sistemului dvs. de comandă
Acționare electrică/cu arc, funcție NC, tip bobină SCN cu lățime conector de 32 mm. Bobine disponibile la 12 VDC, 24 VDC și 115 V/50–60 Hz, plus conectori pentru aparate în execuție standard sau cu LED și VDR. Alte tensiuni la cerere.
Ghid
Ventil cu scaun sau ventil cu sertar – care este diferența?
O electrovalvă 3/2 căi are trei racorduri și două poziții de comutare. Cât de sigură este etanșarea în vacuum nu depinde însă de funcția de comutare, ci de construcția sistemului de etanșare.
Principiul de funcționare 3/2 căi, execuție NC
- Trei racorduri
- Alimentare (presiune resp. vacuum), racord de lucru și evacuare resp. aerisire.
- NC – blocat în poziția de repaus
- Racordul de alimentare este blocat în poziția de repaus, racordul de lucru fiind descărcat spre al treilea racord.
- Poziția sub tensiune
- Când bobina este alimentată electric, valva conectează alimentarea cu racordul de lucru.
- Acționare electrică/cu arc
- La întreruperea tensiunii, arcul readuce valva în poziția inițială – la seria PV32W acest lucru este realizat în mod constant.
Construcție: scaun în loc de sertar
- Ventil cu sertar
- Un piston se deplasează într-un alezaj, etanșarea realizându-se prin inele de etanșare de-a lungul sertarului; un joc minim de ghidare este inerent construcției.
- Ventil cu scaun
- Un element de etanșare se ridică de pe un scaun de ventil și se așază din nou plan la închidere – fără joc de ghidare în punctul de etanșare.
- Relevanță în aplicații de vid
- În regim de vid, aer parazit poate fi tras în sistem prin jocuri de ghidare; construcția cu scaun este de aceea argumentul central al seriei PV32W.
Planificarea corectă a aerului de comandă
- Aer de comandă extern (PV32W-V)
- Pilotarea nu este derivată din traseul ventilului – acest lucru este necesar constructiv în circuitul de vid. Racord de comandă M5 respectiv 1/8", în funcție de mărimea constructivă.
- Aer de comandă intern (PV32W-A)
- Varianta cu aer comprimat folosește presiunea de lucru existentă de 3…10 bar pentru pilotare.
- Date de dimensionare
- Pentru o dimensionare fiabilă avem nevoie de mărimea racordului, debit, domeniul de presiune respectiv de vid, tensiunea bobinei și dacă este disponibil aer de comandă extern.
Ghid de selecție
Comparație PV32W-V și PV32W-A
Ambele variante au aceeași construcție, dimensiuni de racord și valori de debit. Diferențele apar la domeniul de presiune și la alimentarea cu aer de comandă.
| PV32W-V (Vacuum) | PV32W-A (Aer comprimat) | |
|---|---|---|
| Domeniu de presiune | –1…0 bar | 3…10 bar |
| Aer de comandă | extern, racord de comandă M5 resp. 1/8" | intern |
| Acționare / Funcție | electric/arc, NC | electric/arc, NC |
| Dimensiuni racord | 1/2", 3/4", 1", 1 1/2", 2" | 1/2", 3/4", 1", 1 1/2", 2" |
| Diametre nominale | 15, 20, 25, 40, 50 mm | 15, 20, 25, 40, 50 mm |
| Debit | 5.500 până la 60.000 Nl/min | 5.500 până la 60.000 Nl/min |
| Coduri mărimi constructive | E12V, E34V, E10V, E15V, E20V | M12A, M34A, M10A, M15A, M20A |
| Bobină electromagnetică | SCN, lățime conector 32 mm | SCN, lățime conector 32 mm |
Gamă
Execuțiile seriei PV32W și accesoriile potrivite
Ventilul, bobina electromagnetică și conectorul aparatului pot fi alese separat sau ca unitate preconfigurată – aici ajungeți direct în gama de produse.
Domenii de utilizare
Domenii tipice de utilizare
Seria PV32W este utilizată pretutindeni unde se comută între vid și aerisire sau unde o electrovalvă cu 3/2 este necesară să rămână etanșă în mod fiabil chiar și la diferențe mici de presiune.
Manipulare și graifere cu vacuum
Comanda ventuzelor și barelor de prindere cu vid: generarea vidului, menținerea acestuia, aerisire controlată. La timpi de ciclu scurți, secțiunea de aerisire este decisivă – aici se dovedește avantajos diametrul nominal mare al mărimilor constructive superioare.
Tehnica ambalării și ambalare în vid
Evacuarea camerelor și pungilor, urmată de aerisire. Racordul extern de aer de comandă al PV32W-V asigură faptul că pilotarea funcționează independent de presiunea din proces.
Alimentare centrală cu vacuum în construcția de instalații
Blocarea și comutarea conductelor de aspirație, precum și cuplarea unor consumatori individuali la o sursă comună de vacuum.
Tehnică de laborator și de testare
Aplicații cu depresiune definită, în care scurgerile falsifică direct rezultatul măsurării. Rezistența la mediu o clarificăm pentru fiecare variantă în funcție de fișa tehnică.
Sarcini standard pe partea de aer comprimat
Cu PV32W-A aceeași construcție pentru 3…10 bar: evacuarea aerului din cilindri, comanda acționărilor cu simplu efect, comutarea circuitelor secundare.
Linii de asamblare și testare
Poziționarea și fixarea asistată de vacuum a componentelor, precum și aerisirea la finalul ciclului – cu dimensiuni de racord de până la 2" și pentru volume mari de aspirație.
Configurare & livrare

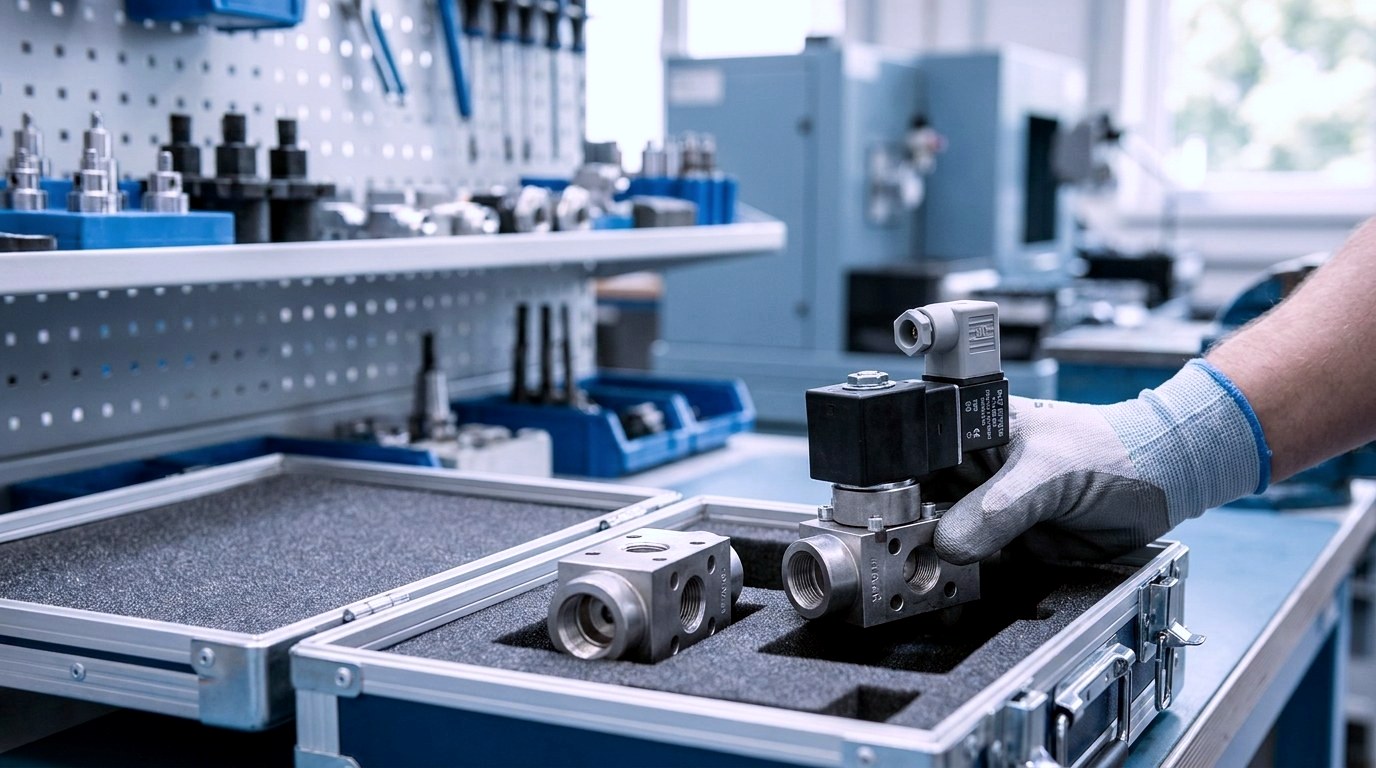

Configurare, disponibilitate și livrare
Seria PV32W este disponibilă la STASTO nu doar ca ventil simplu, ci și ca unitate preconfigurată din ventil, bobină electromagnetică și priză de conectare. Acest lucru reduce numărul de poziții din comanda dvs. și previne combinațiile greșite de lățime conector și tensiune.
Numere de comandă preconfigurate
Se identifică prin numere precum PV32W1S6E10V-SCN02400-C003-32-6 (ventil 1", bobină 24 VDC, priză standard) sau PV32W1S6E12V-SCN11550-C003-32-6 (ventil 1/2", bobină 115 V/50–60 Hz).
Disponibilitate specifică variantei
Ce variante sunt disponibile pe termen scurt și care sunt fabricate la comandă depinde de mărimea constructivă și de execuția bobinei. Verificăm disponibilitatea și termenul de livrare pentru solicitarea dumneavoastră concretă.
Execuții speciale și fișe tehnice
Tensiuni diferite, variante de conectori, precum și informații despre materiale, rezistență la temperatură și la mediul de lucru clarificăm pe baza fișei tehnice a variantei respective – vă rugăm să ne contactați.
Ce ne trebuie pentru dimensionare
Dimensiunea racordului, debitul necesar, domeniul de presiune respectiv de vacuum, tensiunea bobinei și informația dacă este disponibil aer de comandă extern.
Cum se comandă
În trei pași către varianta potrivită de PV32W
De la aplicație la numărul de comandă definitiv – cu suportul departamentului nostru tehnic de aplicații.
Alegeți varianta
PV32W-V pentru –1…0 bar cu aer de comandă extern sau PV32W-A pentru 3…10 bar cu aer de comandă intern.
Determinați dimensiunea și debitul
De la 1/2" cu 5.500 Nl/min până la 2" cu 60.000 Nl/min – selectați diametrul nominal în funcție de secțiunea necesară de aspirație și aerisire.
Completați electricul și solicitați oferta
Bobină SCN cu lățime conector 32 mm (de ex. SCN01200, SCN02400, SCN11550) plus priză de conectare C003-32-6 sau C003-32-LV-2 – apoi trimiteți-ne lista de piese sau numărul de comandă.
Întrebări frecvente
Întrebări despre distribuitoarele pneumatice 3/2 pentru aer și vid
Răspunsuri scurte despre funcționare, construcție și selecția seriei PV32W.
Cum funcționează un distribuitor pneumatic 3/2?
Un distribuitor pneumatic 3/2 are trei racorduri și două poziții de comutare: conectează racordul de lucru fie cu alimentarea, fie îl detensionează către al treilea racord. La seria PV32W, acționarea este electrică/cu arc – bobina comută, arcul readuce în poziția inițială.
Ce înseamnă „închis în poziția de repaus" (NC)?
NC (normally closed) înseamnă: în poziția de repaus, fără curent, racordul de presiune respectiv de vid este blocat, iar racordul de lucru este detensionat către al treilea racord. Toate variantele seriei PV32W sunt executate cu funcția NC.
De ce o supapă cu scaun în locul unei supape cu sertar pentru vid?
O supapă cu scaun etanșează printr-o garnitură elastică pe un scaun de supapă și nu are un sertar mobil cu joc de ghidare. Exact acest joc este, la supapa cu sertar, locul prin care, în vid, poate fi aspirat aer fals în sistem.
Ce interval de presiune acoperă PV32W-V și PV32W-A?
PV32W-V funcționează în domeniul de vid de –1…0 bar, iar PV32W-A în domeniul de aer comprimat de 3…10 bar. Forma constructivă, dimensiunile racordurilor și valorile de debit sunt identice la ambele variante.
De ce necesită varianta de vid aer de comandă extern?
În circuitul de vid nu există presiune de lucru disponibilă din care să se poată alimenta pilotarea. De aceea, PV32W-V are un racord extern pentru aer de comandă – în funcție de dimensiune, M5 respectiv 1/8".
Ce dimensiuni de racord și debite sunt disponibile?
Seria PV32W este disponibilă în 1/2", 3/4", 1", 1 1/2" și 2", ceea ce corespunde diametrelor nominale de 15, 20, 25, 40 și 50 mm. Debitul variază de la 5.500 Nl/min la 1/2" până la 60.000 Nl/min la 2".
Ce bobine electromagnetice și conectori sunt compatibili?
Toate variantele PV32W funcționează cu bobina tip SCN, lățime conector 32 mm, printre altele SCN01200 (12 VDC), SCN02400 (24 VDC) și SCN11550 (115 V/50–60 Hz). Acestora le corespund conectorii C003-32-6 (standard, 0…250 V AC/DC) și C003-32-LV-2 (cu LED galben și VDR, 24 V AC/DC); alte tensiuni la cerere.
Ce informații sunt necesare pentru o dimensionare corectă?
Pentru o dimensionare fiabilă avem nevoie de dimensiunea racordului, debitul necesar, domeniul de presiune respectiv vid, tensiunea bobinei și informația dacă este disponibil aer de comandă extern. Detaliile privind materialele și rezistența la temperatură le furnizăm în funcție de variantă, în fișa tehnică.
Compatibil cu
Componente pentru circuitul complet de vid
Generare, reglare, monitorizare: aceste categorii completează seria PV32W pentru o soluție de sistem completă.
Pasul următor
Alegeți varianta PV32W potrivită sau solicitați dimensionarea
Trimiteți-ne lista dvs. de piese sau numărul de comandă dorit – veți primi o informație despre preț și termenul de livrare, precum și fișa tehnică a variantei.
