Armături · Tehnica de reținere

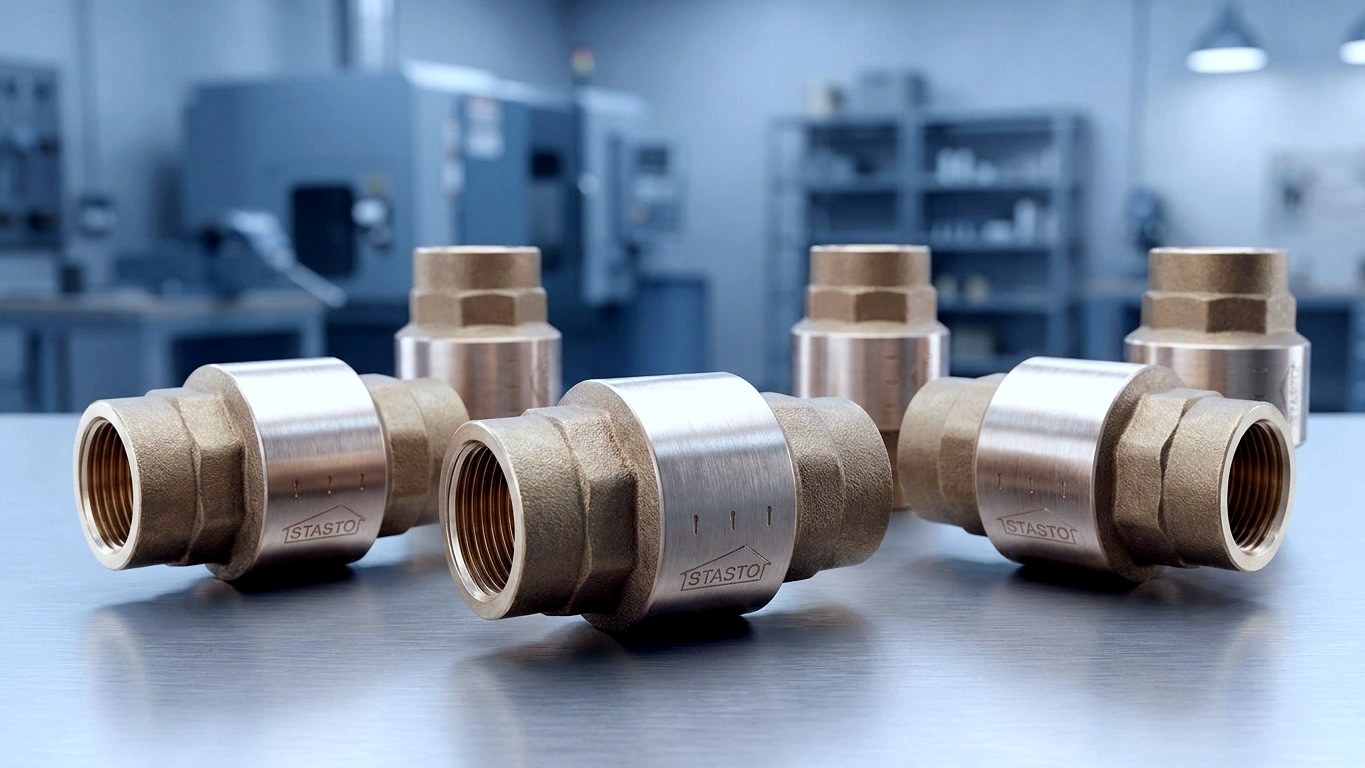

Clapete de reținere & supape de reținere
Clapetele de reținere și supapele de reținere previn refluxul nedorit al mediului, protejând pompele, compresoarele și componentele instalației împotriva returului și loviturilor de berbec. STASTO oferă ambele forme constructive într-un sortiment larg – de la execuții axiale și cu scaun oblic până la clapete de reținere integrate în conductă. Alegeți după diametru nominal, material sau formă constructivă.
Axial, scaun oblic și clapetă dintr-o singură categorie
De ce STASTO
Tehnologie de reținere după criterii tehnice
De la construcția axială la ventilul de reținere cu scaun oblic și clapeta de reținere integrată în conductă – construcția potrivită pentru situația de montaj și mediul dvs., reunite într-o singură categorie.
Două principii constructive dintr-o singură sursă
Ventile de reținere axiale și cu scaun oblic, precum și clapete de reținere – construcția potrivită pentru situația de montaj și mediu, reunite într-o singură categorie.
Sortiment larg și structurat
Mai multe serii de produse per tip constructiv permit selecția după tipul de racord, diametrul nominal și material – de la ventilul de reținere standard până la clapeta de reținere tip wafer.
Selecție după criterii tehnice
Diametrul nominal, presiunea de deschidere, poziția de montaj și combinația de materiale sunt în prim-plan – furnizăm bazele tehnice pentru o decizie fundamentată.
Consultanță pentru configurare
Nu sunteți sigur ce serie sau execuție de material se potrivește? Echipa noastră de vânzări tehnice vă sprijină în selecție – contactați-ne.
Tipuri constructive
Armături de reținere după tip constructiv
Alegeți construcția potrivită pentru situația de montaj și mediul dvs. – tipuri axiale, cu corp oblic și clapetă, precum și supape de reținere standard și accesorii.
Comparație tipuri constructive
Axial, cu scaun oblic sau clapetă?
Cele trei principii constructive diferă prin configurația scaunului, pierderea de presiune, diametrul nominal tipic și modul de montaj. Tabelul următor facilitează o primă orientare.
| Supapă de sens axială | Supapă de reținere cu scaun oblic | Clapetă de reținere | |
|---|---|---|---|
| Principiu constructiv | Con/piston cu arc în direcție axială | Scaun dispus oblic față de axa de curgere | Cu disc, integrată în conductă (wafer) |
| Pierdere de presiune | Moderat | În general redus | În funcție de execuție |
| Diametru nominal tipic | Diametre nominale mici | Diametre nominale mici până la medii | Diametre nominale mari |
| Montaj | De regulă independent de poziție | Poziție de montare preferată în funcție de serie | Flanșă intermediară, lungime de construcție redusă |
| Serii STASTO | 100000, 100001, 227, 228, 304/CH014-V, 316, VX23 | 1072, CH117, 4000 | CS-2466/CS-2424, CS-6666, CM-2466/CM-2424, CM-6666 |
Aplicații
Unde sunt utilizate armăturile de reținere
Clapetele de reținere și supapele de reținere sunt utilizate oriunde se dorește permiterea curgerii într-o singură direcție. Tipul constructiv adecvat depinde de mediu, diametrul nominal și condițiile de montaj.

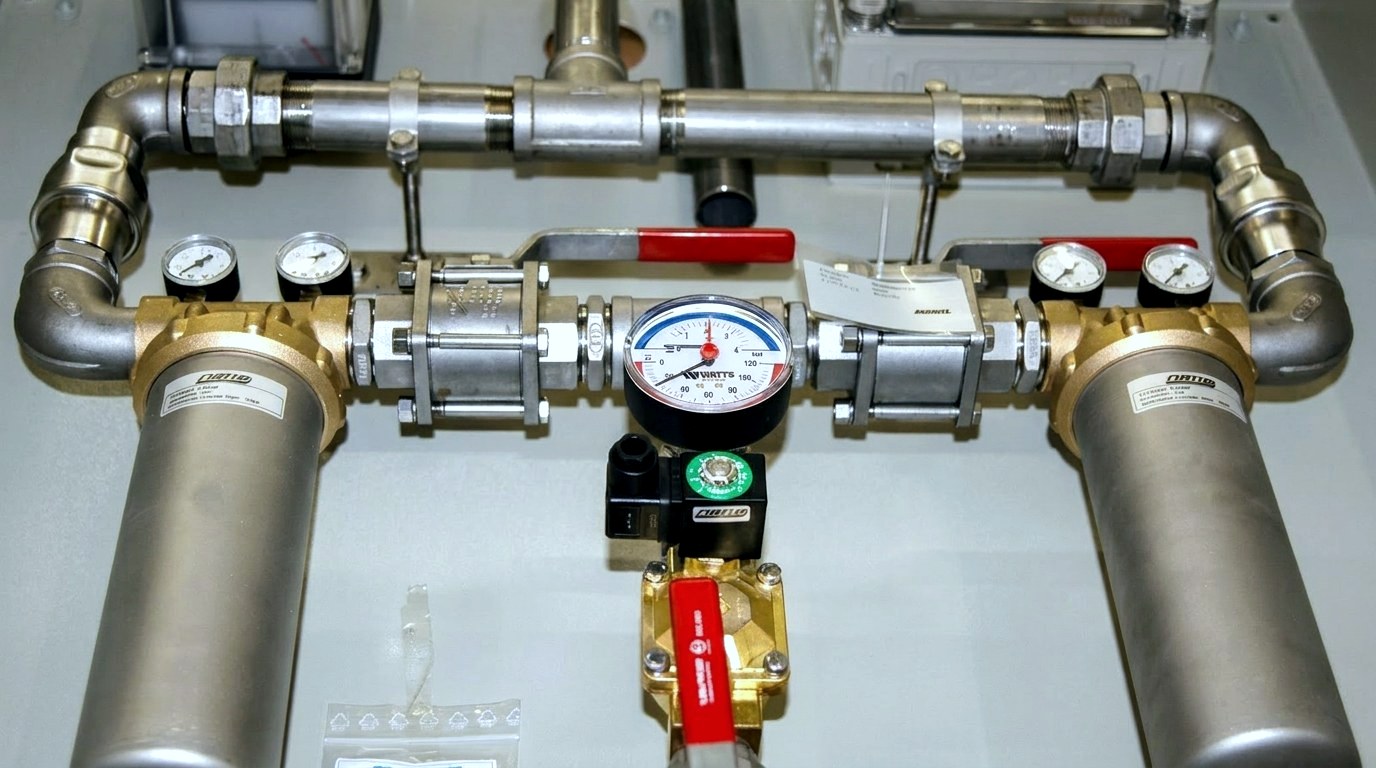

Protecția pompelor și compresoarelor
Împiedică curgerea inversă a mediului la oprire și protejează pompele și compresoarele împotriva loviturilor de berbec și a refulării.

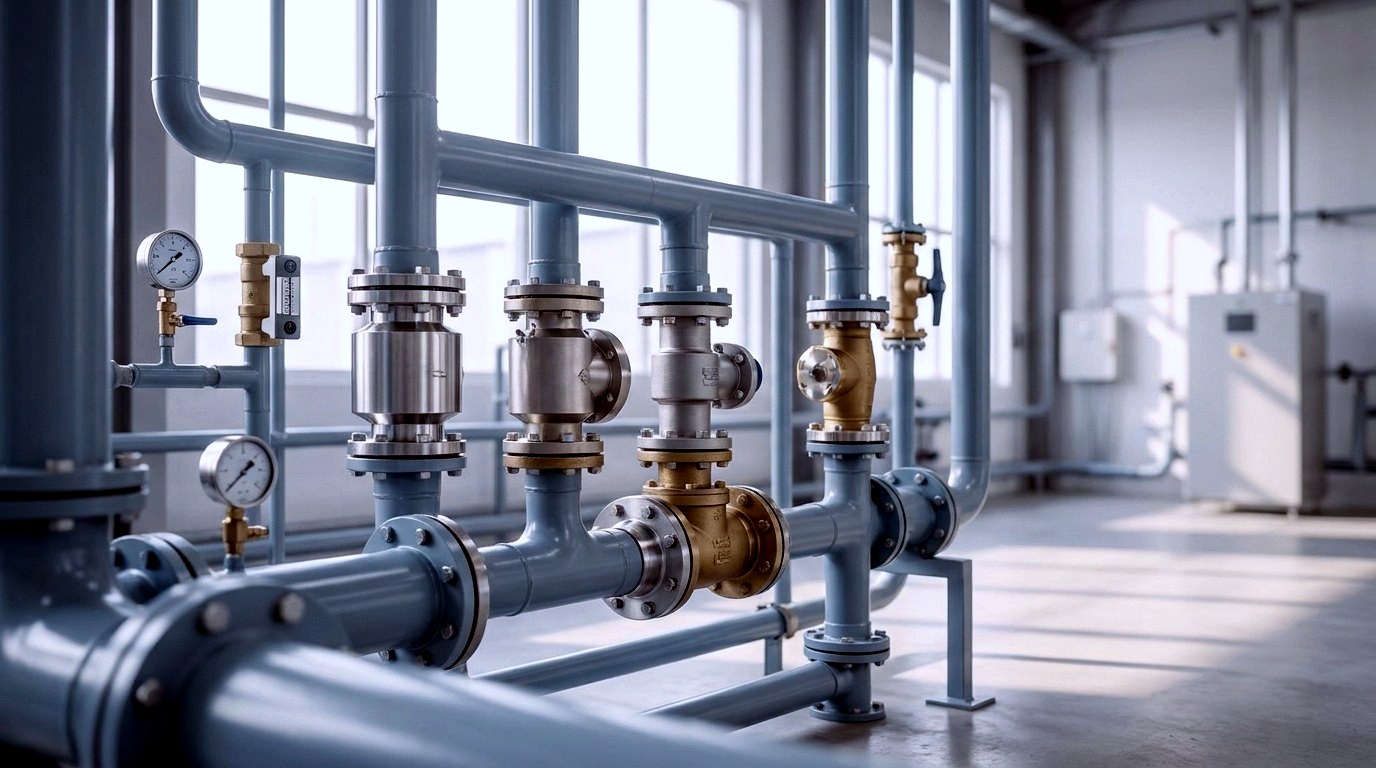

Conducte de proces și recirculare
Prevenirea refluxului în conducte de alimentare, recirculare și de proces – verificați compatibilitatea și materialul în funcție de mediu și serie.

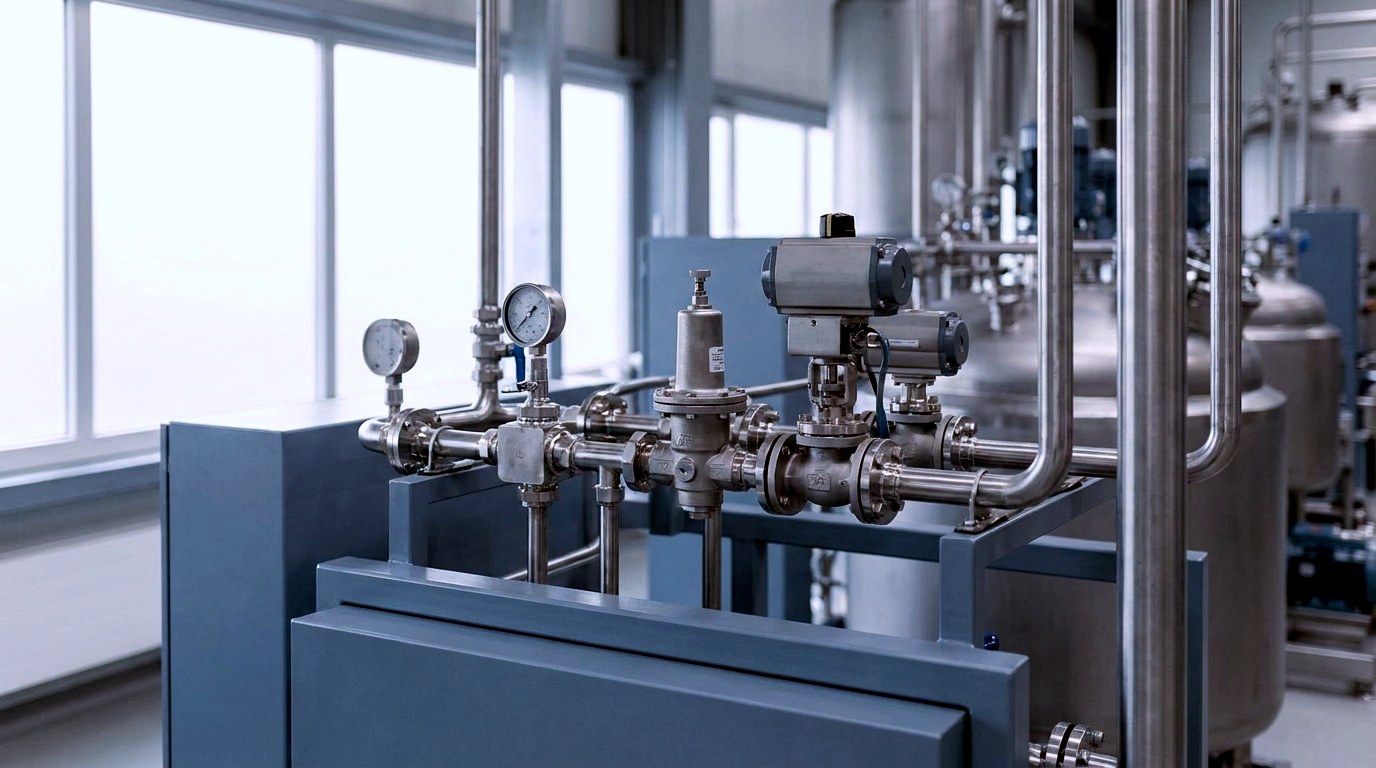

Medii gazoase și de proces
Utilizare în funcție de mediu, presiune și combinația de materiale; consultați domeniile admise pentru fiecare serie.

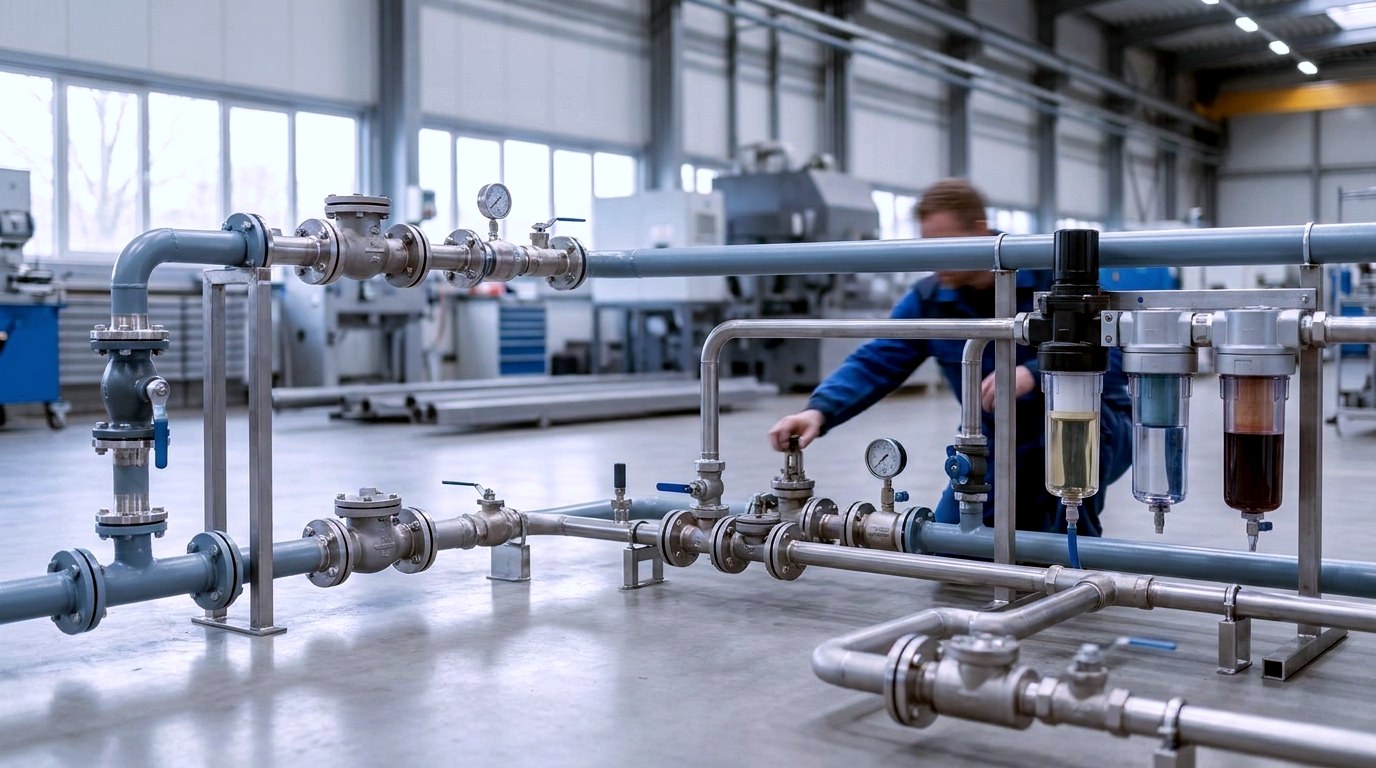

Circuite de lichide
Protecție la reflux în circuite de apă și lichide – alegeți materialul și garnitura în funcție de mediu.

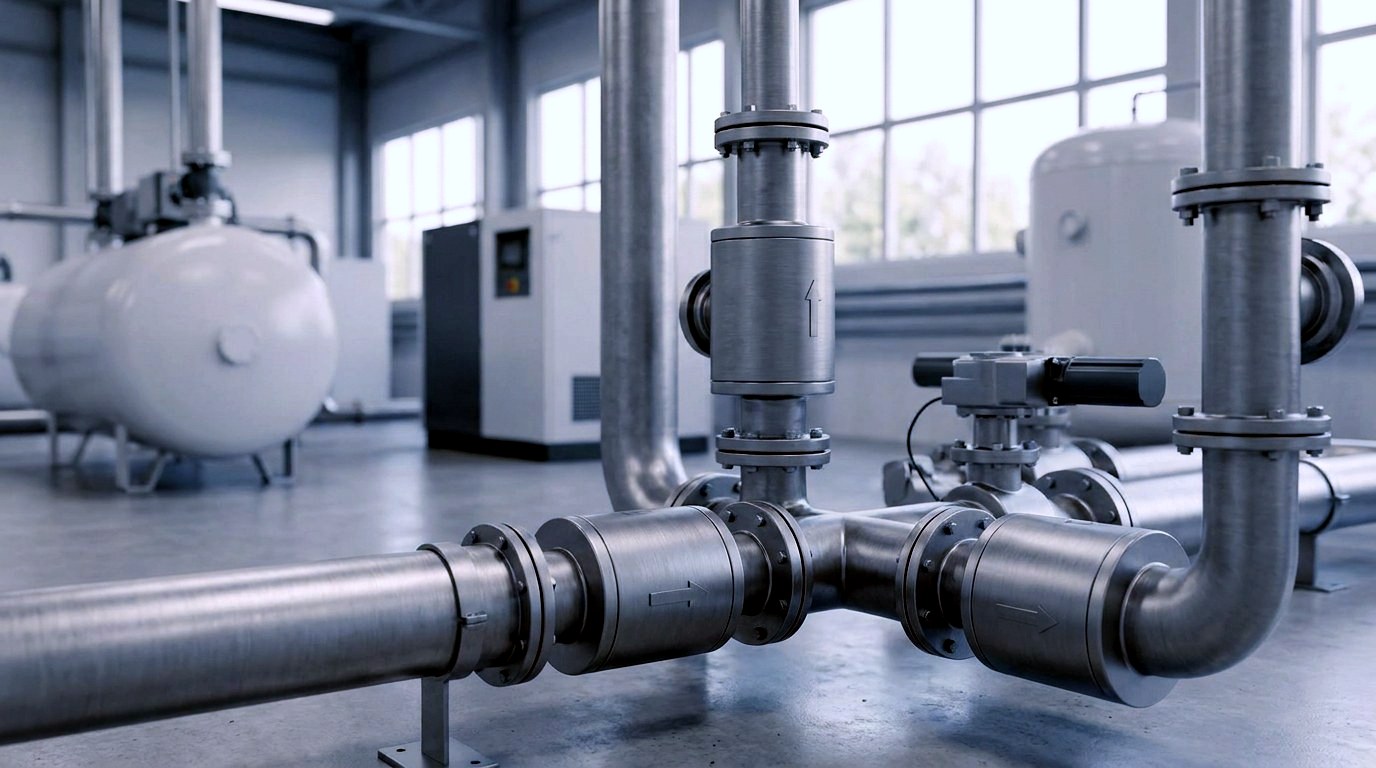

Sisteme de aer comprimat
Funcțiile de reținere asigură direcția de curgere în conductele de alimentare – verificați tipul constructiv adecvat în funcție de aplicație.

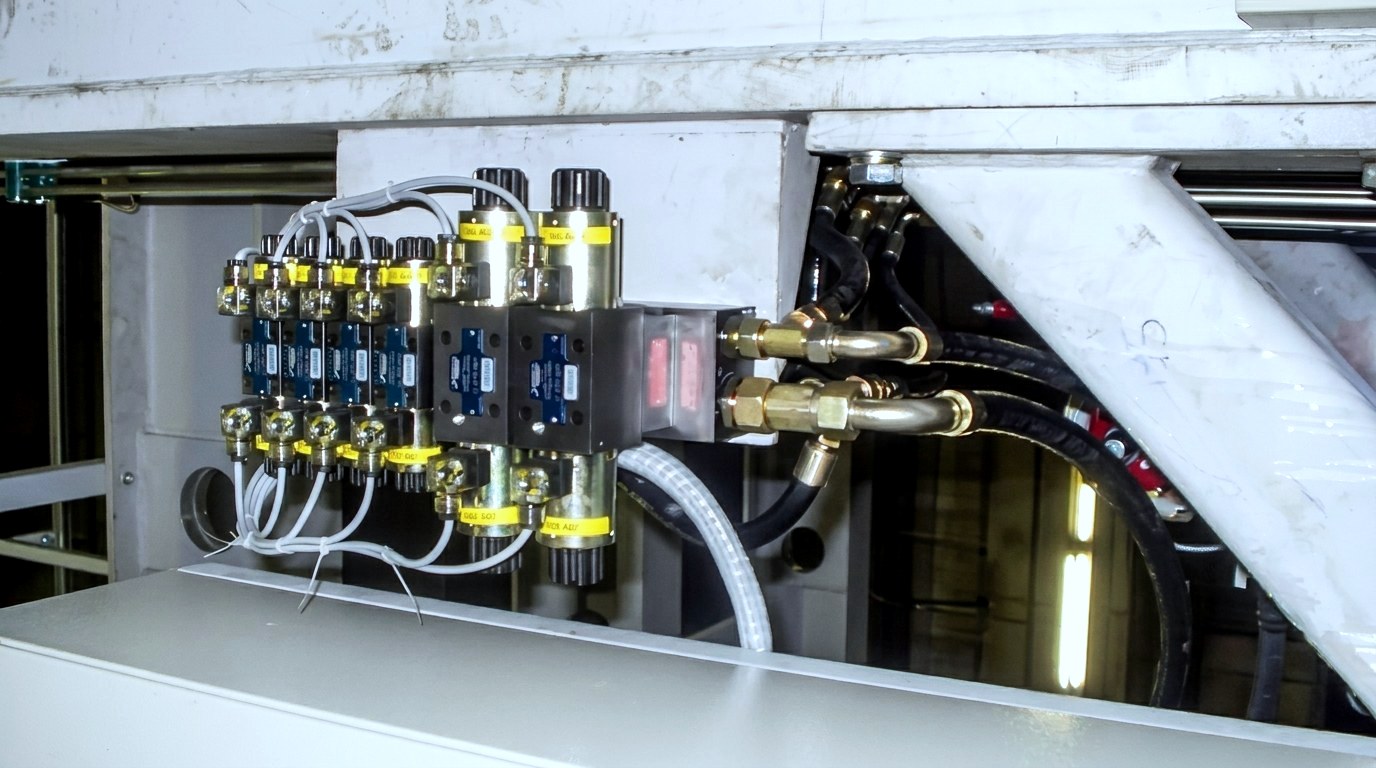

Construcție de instalații și echipamente
Supapele de reținere compacte protejează subansamblele împotriva refluxului – selectați în funcție de diametrul nominal și condițiile de montaj.
Ghid
Alegerea construcției potrivite
Alegerea între clapetă de reținere și supapă de reținere – și, în cadrul supapelor, între construcție axială și cu scaun înclinat – depinde în principal de patru criterii.
Criterii de selecție
- Diametrul nominal (DN) și racordul
- Diametrele nominale mai mici sunt acoperite frecvent cu supape de reținere axiale sau cu scaun înclinat; pentru conducte mai mari, clapetele de reținere integrate în conductă sunt adesea soluția mai compactă. Țineti cont de tipul de racord (filet, flanșă, flanșă intermediară) în funcție de serie.
- Pierdere de presiune
- Supapele de reținere cu scaun înclinat oferă, datorită profilului hidrodinamic al scaunului, o pierdere de presiune tendențial mai mică – relevantă la debite ridicate.
- Poziție de montaj
- Supapele de reținere axiale cu arc pot fi montate, de regulă, independent de poziție, în timp ce unele construcții au o poziție de montaj preferată. Poziția de montaj admisă este indicată în documentația seriei respective.
- Material și mediu
- Materialul corpului și al garniturii trebuie să fie compatibile cu mediul. Variantele de material (ex. oțel inoxidabil, alamă) sunt disponibile în funcție de serie – execuția concretă o găsiți pe pagina de variante.
Prezentare generală a construcțiilor
- Supapă de reținere axială
- Elementul de închidere se deplasează în direcția axială a curgerii; conul sau pistonul cu arc asigură o închidere rapidă, independentă de poziție. Disponibil printre altele în seriile 100000, 227, 228, 316 și VX23.
- Supapă de reținere cu scaun înclinat
- Scaunul dispus oblic față de axa de curgere oferă un pasaj hidrodinamic favorabil și o pierdere de presiune mai mică. Disponibil în seriile 1072, CH117 și 4000.

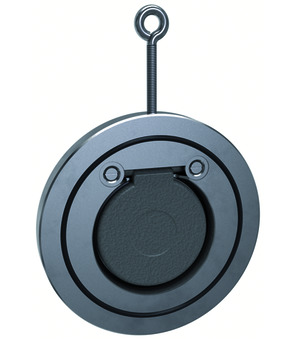

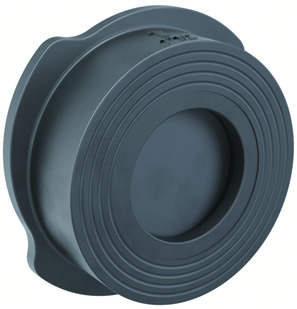

- Clapetă de reținere
- Execuție cu disc, integrată în conductă, inclusiv ca tip wafer/flanșă intermediară – compactă și ușor de montat între flanșe, ideală pentru diametre nominale mai mari.
Disponibilitate și execuții

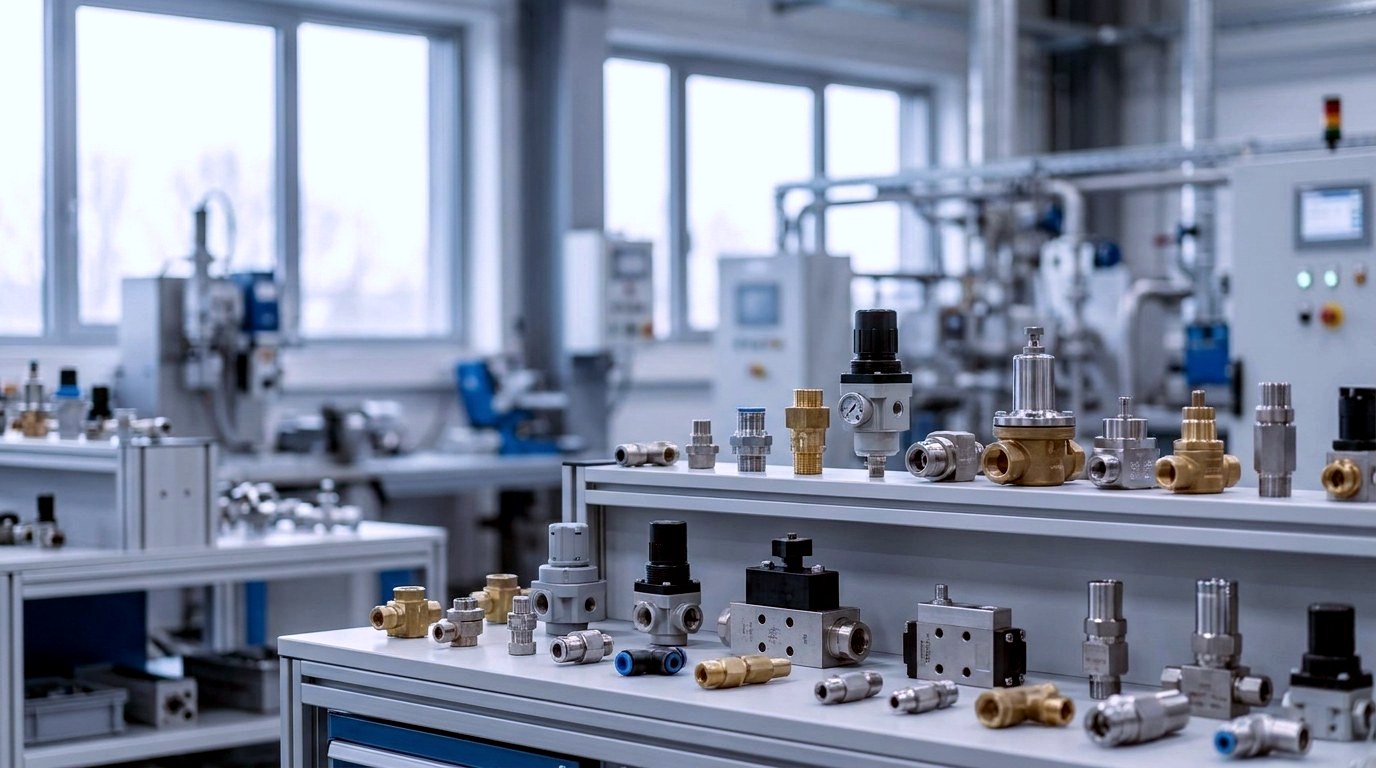

Execuții în funcție de serie și variantă
Sortimentul cuprinde numeroase serii în diferite construcții și materiale. Disponibilitatea, diametrele nominale, domeniile admise de presiune și temperatură, precum și variantele de material diferă în funcție de serie și variantă – valorile concrete le găsiți pe pagina produsului sau a variantei respective ori le puteți solicita departamentului nostru de vânzări.
Selecție după construcție, diametru nominal și material
Alegeți direct din serii construcția, diametrul nominal și execuția materialului potrivite aplicației dvs.
Variante de material, etanșare și racordare
Variantele de carcasă, etanșare și racordare sunt disponibile în funcție de serie – execuția concretă o găsiți pe pagina variantei.
Termen de livrare și disponibilitate stoc la cerere
Informațiile privind termenul de livrare și stocul disponibil le obțineți la cerere sau pe pagina produsului respectiv.
Întrebări tehnice și execuții speciale
Pentru execuții speciale sau întrebări tehnice, departamentul nostru de vânzări vă stă la dispoziție – contactați-ne.
Întrebări frecvente
Clapete și supape de reținere – FAQ
Răspunsuri la cele mai frecvente întrebări despre forme constructive, selecție și accesorii.
Care este diferența dintre o clapetă de reținere și o supapă de reținere?
„Supapă de reținere" este termenul generic pentru armăturile care împiedică refluxul; „clapetă de reținere" desemnează de obicei execuțiile cu disc integrat în conductă (de ex. tip wafer). Din categoria supapelor fac parte execuțiile cu con și piston cu arc, precum supapele axiale și cu scaun oblic. Ambele îndeplinesc aceeași funcție de bază, dar diferă prin construcție, lungime de instalare și diametru nominal tipic.
Ce este o supapă de reținere axială?
La o supapă de reținere axială, elementul de închidere se deplasează în direcția axei de curgere. Arcul de reținere asigură închiderea rapidă și permite, de regulă, montarea indiferent de poziție. STASTO oferă în această categorie seriile 100000, 227, 228, 316 și VX23.
Ce caracterizează o supapă de reținere cu scaun oblic?
Scaunul dispus oblic asigură un pasaj favorabil curgerii și, prin urmare, o pierdere de presiune relativ redusă. Disponibilă la STASTO în seriile 1072, CH117 și 4000 – ideală pentru aplicații în care debitul este critic.
Ce diametre nominale și materiale sunt disponibile?
Diametrele nominale, materialele și execuțiile de etanșare diferă în funcție de serie și variantă. Valorile concrete se găsesc pe pagina produsului sau a variantei respective; pentru execuții speciale, vă rugăm să ne contactați.
Cum găsesc forma constructivă potrivită?
Orientați-vă după diametrul nominal, pierderea de presiune dorită, poziția de montaj și mediul de lucru. Diametrele nominale mici sunt acoperite de obicei de supapele axiale sau cu scaun oblic, conductele de dimensiuni mari de clapetele de reținere integrate în conductă. În caz de incertitudine, echipa noastră tehnică de vânzări vă ajută la selecție.
Există accesorii compatibile?
Da – în aceeași categorie, STASTO oferă coșuri de aspirație din seriile 110100 și ST304, care protejează pompele și armăturile din aval împotriva solidelor.
Categorii conexe
Armături și accesorii complementare
Completați-vă tehnica de reținere cu alte armături din sortimentul STASTO.
Alegeți acum
Găsiți clapeta sau supapa de reținere potrivită
Alegeți forma constructivă după diametru nominal și material – sau solicitați asistența echipei noastre tehnice de vânzări pentru dimensionare.
