Clapete de reținere din oțel inoxidabil cu acționare pneumatică

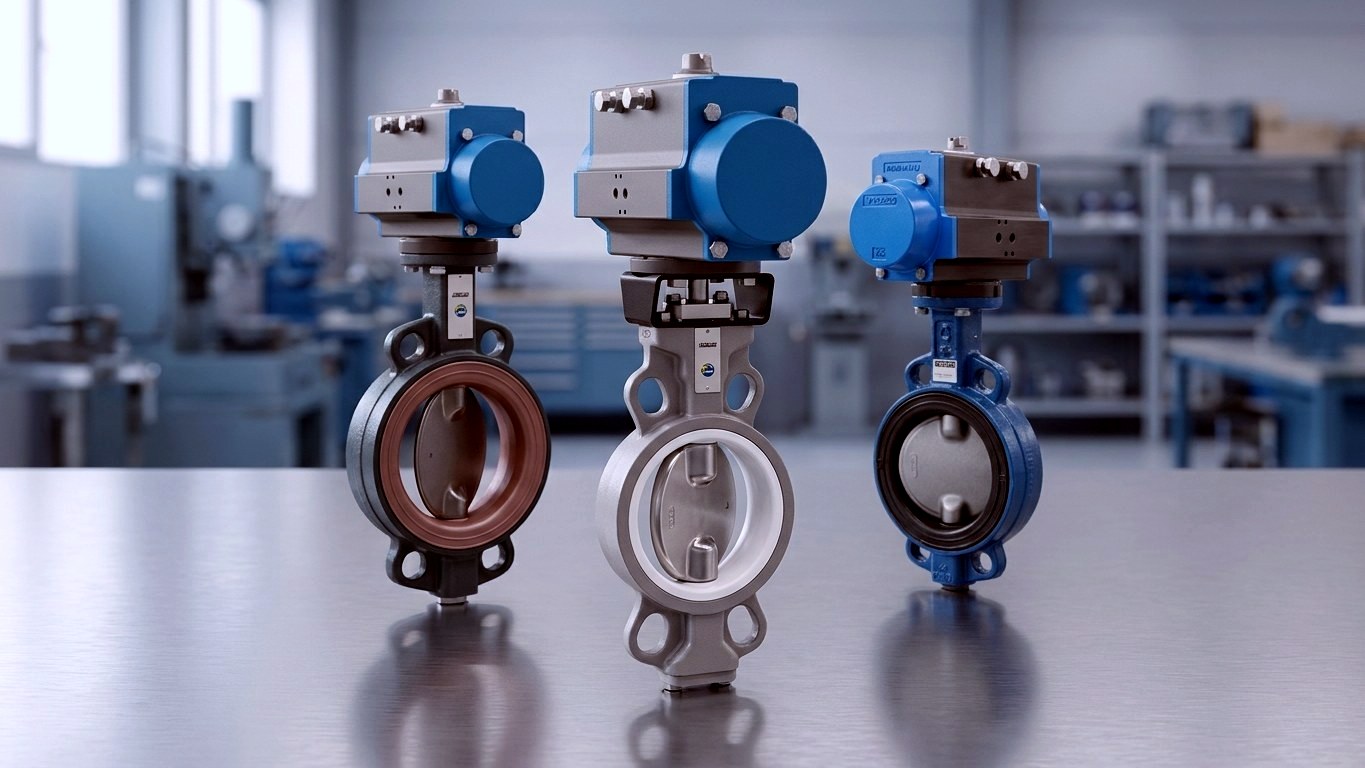

Clapete de reținere SSIS – clapete din inox cu acționare pneumatică
Clapetele de închidere SSIS de la STASTO sunt clapete dublu excentrice din inox cu acționare pneumatică rotativă – concepute pentru închiderea și reglarea fiabilă în procese industriale solicitante. Corpul și discul sunt din inox 1.4408, arborele din 1.4542, scaunul de etanșare din Inconel 625. Prin seriile BUW9-SSIS și BUL-SSIS, în gama de diametre nominale DN 50 până la DN 500, găsiți configurația potrivită – în execuție wafer sau cu flanșe, dublu sau simplu efect, cu sau fără ATEX.
SSIS – dublu excentric din oțel inoxidabil 1.4408
Avantajele dvs.
De ce robinete fluture SSIS de la STASTO?
O combinație de materiale robustă, construcție dublu excentrică și acționare pneumatică rotativă – concepute pentru aplicații de proces solicitante.
Integral din oțel inoxidabil 1.4408
Corp și disc din oțel inoxidabil 1.4408, ax din 1.4542, etanșare scaun din Inconel 625 – o combinație de materiale robustă pentru medii corozive și solicitate termic.
Construcție dublu excentrică
Lagărul dublu excentric asigură uzură redusă a scaunului și un comportament precis la deschidere și închidere.
Acționare pneumatică rotativă
Acționări cu simplă sau dublă acțiune (ex. PAD100-H, PAD115-H, PAS1255-H) cu o presiune de comandă de 5,5 până la 8 bar – în funcție de serie și diametru nominal.
Lungime constructivă standard EN 558-1 R20
Lungime de construcție standardizată și presiune nominală flanșă PN 10/16/25 resp. ANSI 150 (în funcție de execuție) pentru montaj planificat în conducte existente.
Prezentare generală a seriilor
Clapete de închidere SSIS după serie
De la execuția wafer până la varianta cu acționare manuală – alegeți seria SSIS potrivită pentru instalația dvs.
Comparație serii
Prezentare generală a seriilor SSIS
Forma constructivă, tipul de acționare și execuția ATEX diferențiază seriile SSIS. Codurile tehnice facilitează selecția directă.
| BUW9-SSIS-D4 | BUW9-SSIS-D4-A | BUL-SSIS-D2-A | BUL-SSIS-S2-A | |
|---|---|---|---|---|
| Formă constructivă | Flanșă intermediară | Flanșă intermediară | Flanșă de capăt | Flanșă de capăt |
| Tip acționare | Pneum. dublă acțiune | Pneum. dublă acțiune | Pneum. dublă acțiune | Pneum. simplu efect (arc) |
| Execuție ATEX | Nu | ATEX II 2 G/D | ATEX II 2 G/D | ATEX II 2 G/D |
| Domeniu de presiune | 0…25 bar (dep. de variantă) | 0…25 bar (dep. de variantă) | 0…10 bar (dep. de variantă) | 0…10 bar (dep. de variantă) |
| Poziție de siguranță | – | – | – | Definit la căderea presiunii |
Ghid de selecție
Alegerea clapetei SSIS potrivite
Patru întrebări vă ghidează către varianta potrivită – de la forma constructivă până la cerințele ATEX.
Formă constructivă & acționare
- Interflanșă (Seria BUW9)
- Se montează între doi flanșe de conductă – situație clasică de montaj tip wafer.
- Flanșă terminală (Seria BUL/BULV)
- Construcție tip lug, potrivită și pentru capete de conductă.
- Dublu efect
- Deschide și închide activ prin aer comprimat în ambele direcții.
- Simplu efect (cu resort)
- La pierderea aerului comprimat, revine într-o poziție de siguranță definită – relevant pentru conceptele de siguranță.
Certificare & dimensionare
- Execuție ATEX
- Pentru zonele cu pericol de explozie, seriile SSIS sunt disponibile în execuție ATEX (ATEX II 2 G/D) – în funcție de variantă.
- Presiunea nominală a flanșei
- PN 10/16/25 respectiv ANSI 150, în funcție de serie și execuție.
- Domeniu de presiune
- Diferă în funcție de serie – consultați specificațiile variantei concrete.
- Lungime de construcție
- Executat conform EN 558-1 R20 pentru montaj planificat.
Disponibilitate & Configurare
Livrare în funcție de serie și variantă
Gama constructivă SSIS este extinsă. Pentru a găsi varianta potrivită, verificăm împreună cu dvs. disponibilitatea și detaliile.
Gamă largă de diametre nominale
În funcție de serie, spectrul acoperă DN 50 până la DN 500 și peste. Nu orice combinație de diametru nominal, acționare și execuție este disponibilă imediat.
Disponibilitate la nivel de produs
Stocul și termenul de livrare pot fi verificate direct pe pagina produsului/variantei respective sau la cerere prin departamentul nostru de vânzări.
Configurare la cerere
Tipul de acționare, accesoriile și certificările le stabilim împreună cu dvs. – contactați-ne pentru aplicația dvs.
Domenii de aplicare
Unde se utilizează clapetele de închidere SSIS
Oriunde se solicită rezistență din oțel inoxidabil și comutare automatizată.

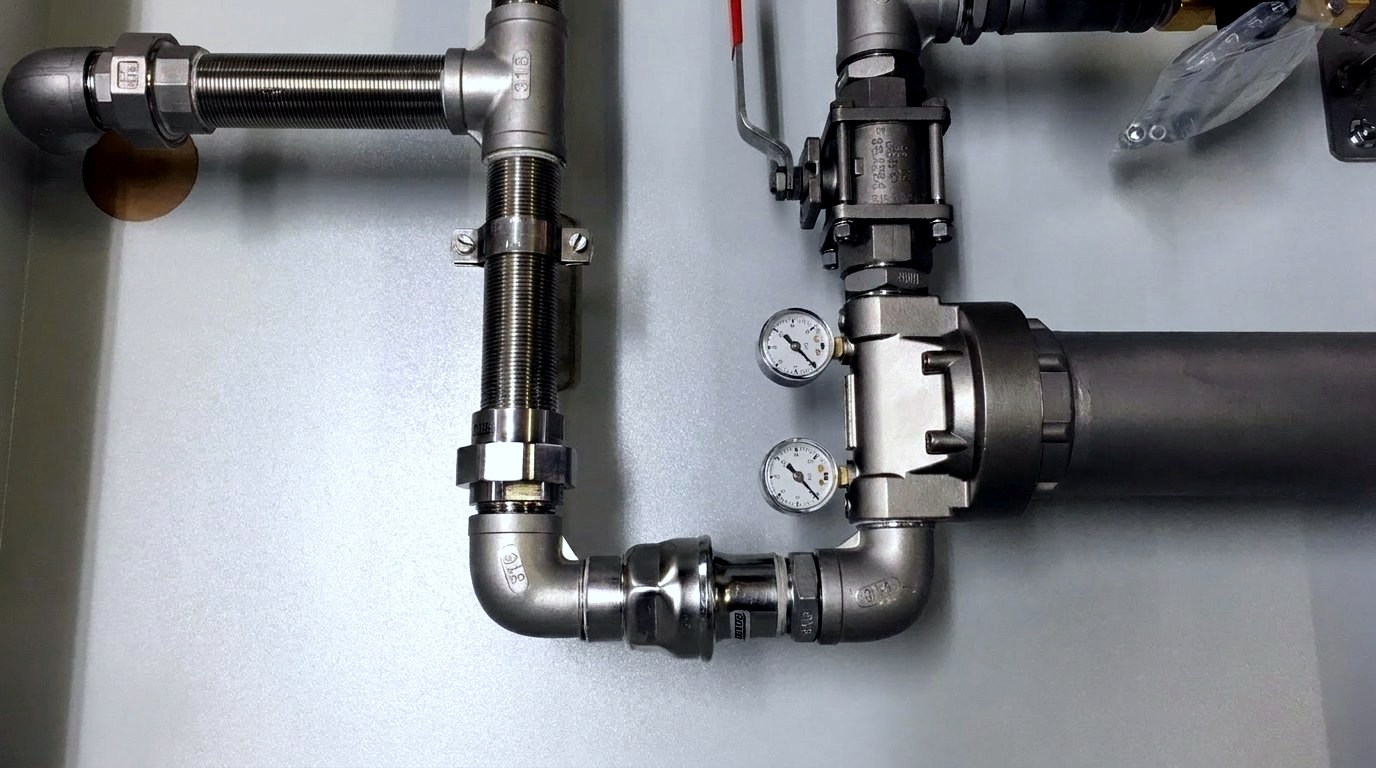

Inginerie de proces și tehnologie industrială
Închiderea și reglarea mediilor lichide și gazoase în sisteme de conducte.

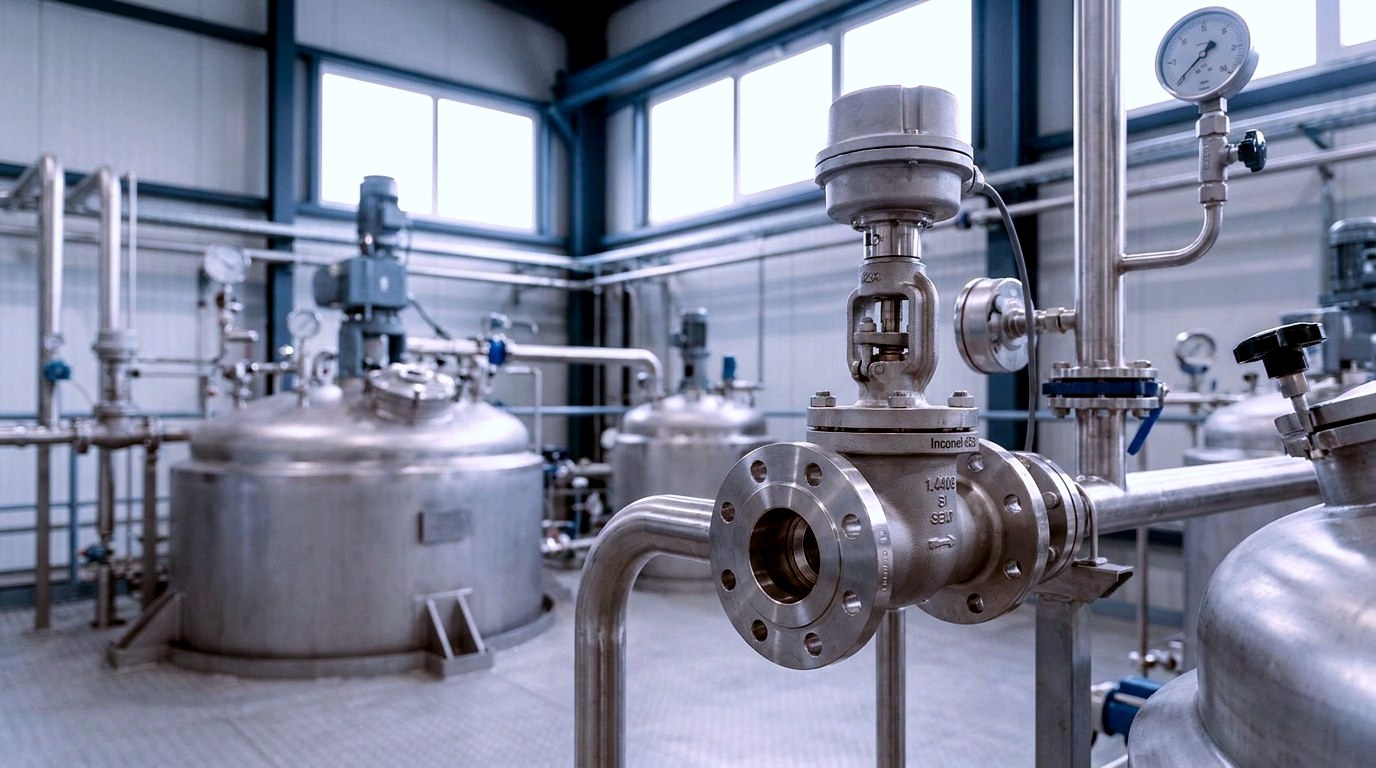

Instalații chimice
Combinația de materiale 1.4408 și scaun Inconel 625 este potrivită pentru medii corozive în conducerea proceselor chimice.

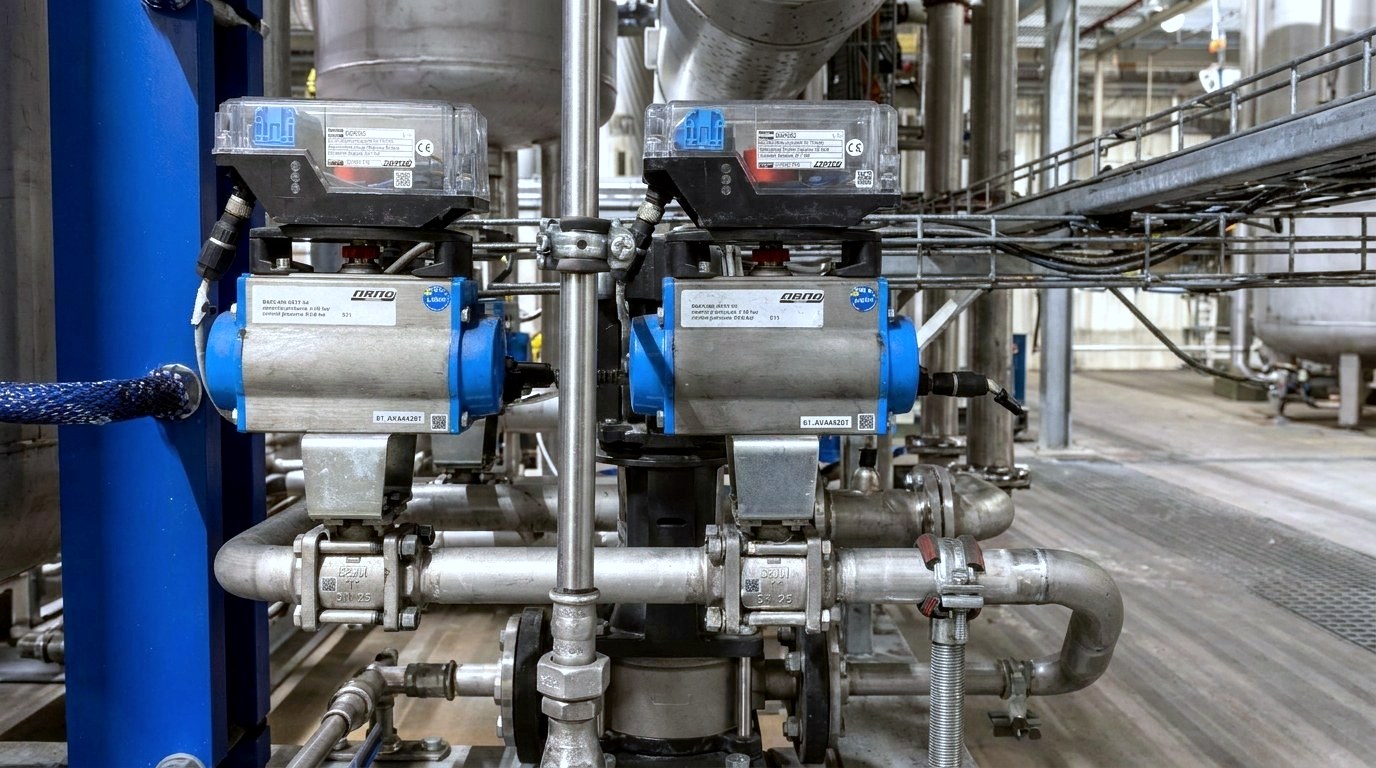

Funcții de închidere automatizate
Acționări dublu efect pentru deschidere și închidere activă, acționări simplu efect pentru o poziție de siguranță definită la pierderea presiunii aerului comprimat.

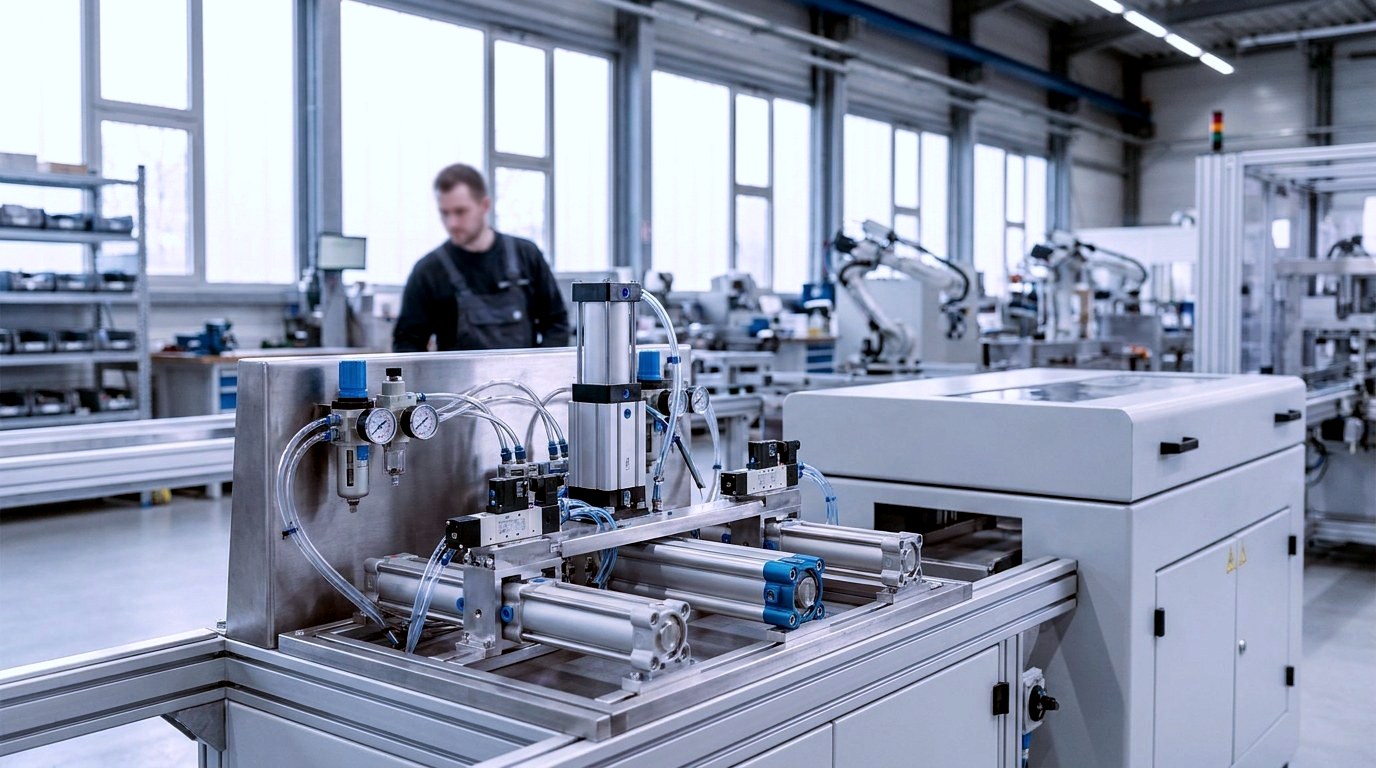

Sisteme cu comandă pneumatică
Presiunea de comandă a acționărilor în intervalul 5,5 până la 8 bar – adaptată la alimentările cu aer comprimat uzuale.

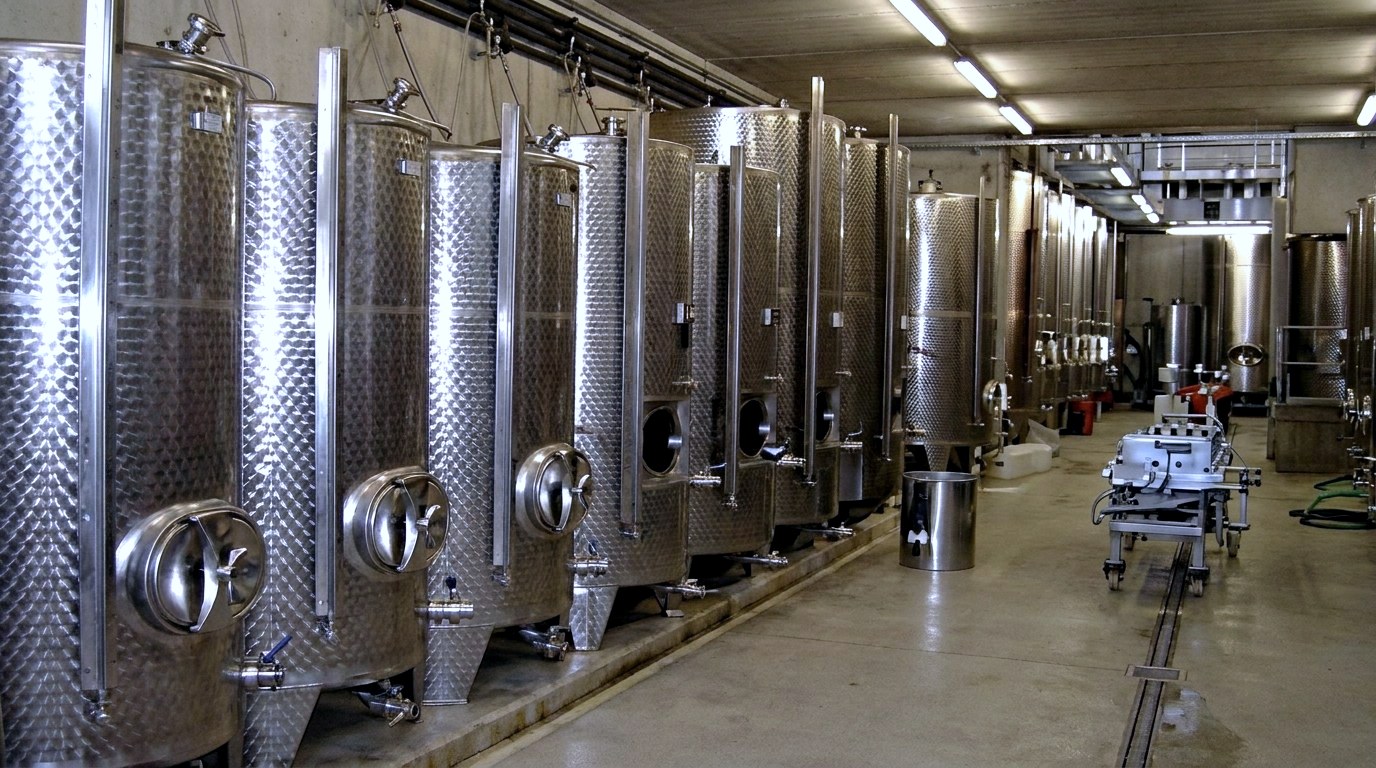

Instalații cu cerințe de oțel inoxidabil
Execuție completă din oțel inoxidabil pentru procese cu cerințe ridicate privind rezistența materialelor.

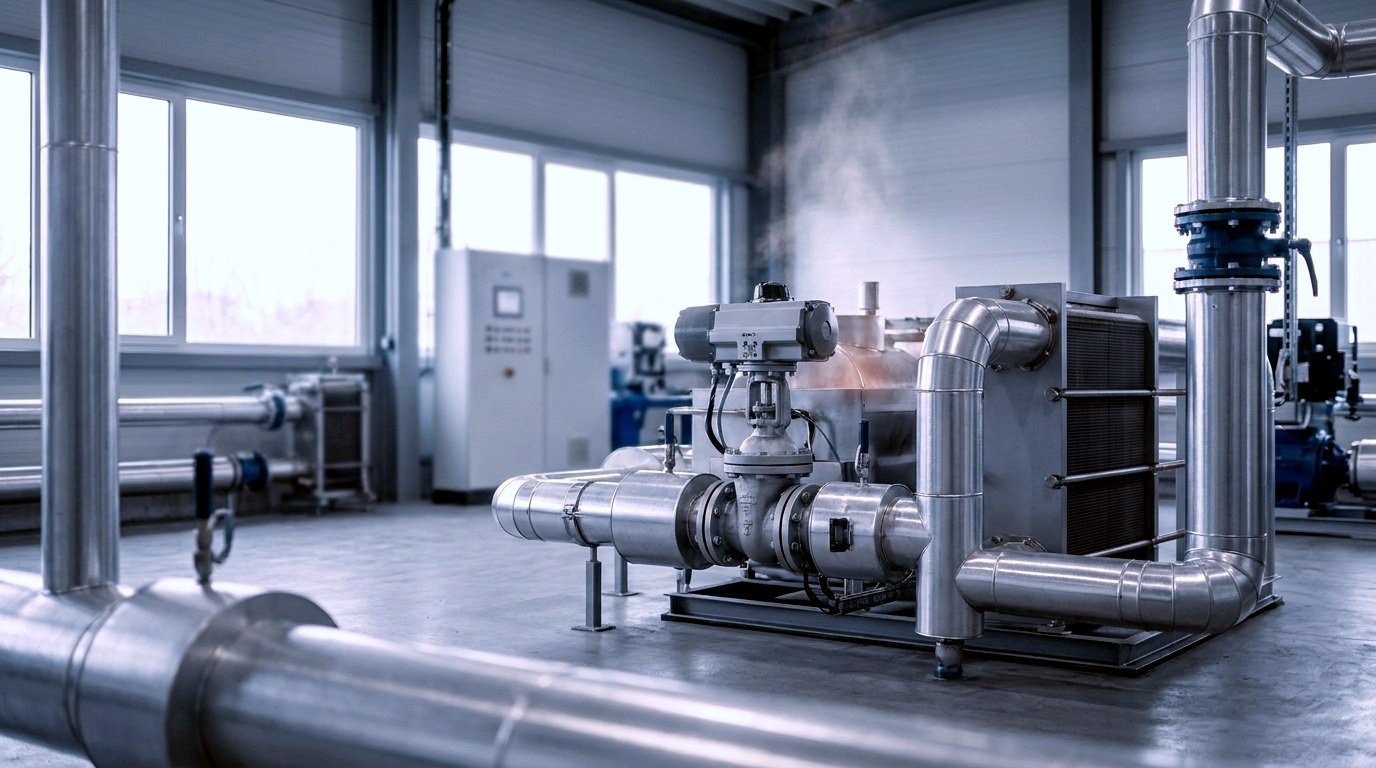

Procese cu temperaturi ridicate
Combinația de materiale este concepută pentru un domeniu larg de temperaturi (la multe serii −10 … +425 °C, în funcție de variantă).
Întrebări frecvente
FAQ despre clapetele de închidere SSIS
Răspunsuri la cele mai importante întrebări despre materiale, diametre nominale, ATEX și tipuri de acționare.
Din ce materiale sunt fabricate clapetele de închidere SSIS?
Corpul și discul sunt din oțel inoxidabil 1.4408, arborele din 1.4542, iar scaunul din Inconel 625. Această combinație este concepută pentru medii corozive și supuse solicitărilor termice.
Ce diametre nominale sunt disponibile?
Sortimentul SSIS acoperă o gamă largă de la DN 50 la DN 500 și mai mare. Diametrele nominale disponibile pentru fiecare variantă le găsiți pe pagina de produs corespunzătoare.
Ce înseamnă „dublu-excentric"?
La construcția dublu-excentrică, discul este montat cu o dublă decalare față de axa arborelui. Aceasta reduce contactul dintre disc și scaun la deschidere și protejează garnitura de etanșare.
Există clapete SSIS în execuție ATEX?
Da, mai multe serii (de ex. BUW9-SSIS-D4-A, BUL-SSIS-D2-A, BUL-SSIS-S2-A) sunt disponibile în execuție ATEX (ATEX II 2 G/D) – în funcție de varianta aleasă.
Care este diferența dintre acționările dublu și simplu efect?
Acționările cu dublă acțiune sunt comandate cu aer comprimat în ambele direcții. Acționările cu simplă acțiune utilizează un resort pentru revenire și adoptă o poziție definită în cazul pierderii presiunii aerului comprimat.
Ce presiune de comandă este necesară?
Presiunea de comandă a acționărilor pneumatice variază între 5,5 și 8 bar, în funcție de serie.
Conform cărei norme este realizată lungimea de construcție?
Lungimea de construcție a clapetelor SSIS corespunde normei EN 558-1 R20. Presiunea nominală a flanșei este PN 10/16/25, respectiv ANSI 150, în funcție de execuție.
Solicitați acum
Configurați clapeta de închidere SSIS potrivită
Știți deja diametrul nominal și tipul de acționare? Atunci mergeți direct la seria potrivită. Nu sunteți sigur care variantă se potrivește aplicației dumneavoastră? Echipa noastră de vânzări vă consiliază cu plăcere privind constructia, acționarea, presiunea nominală și execuția ATEX.
