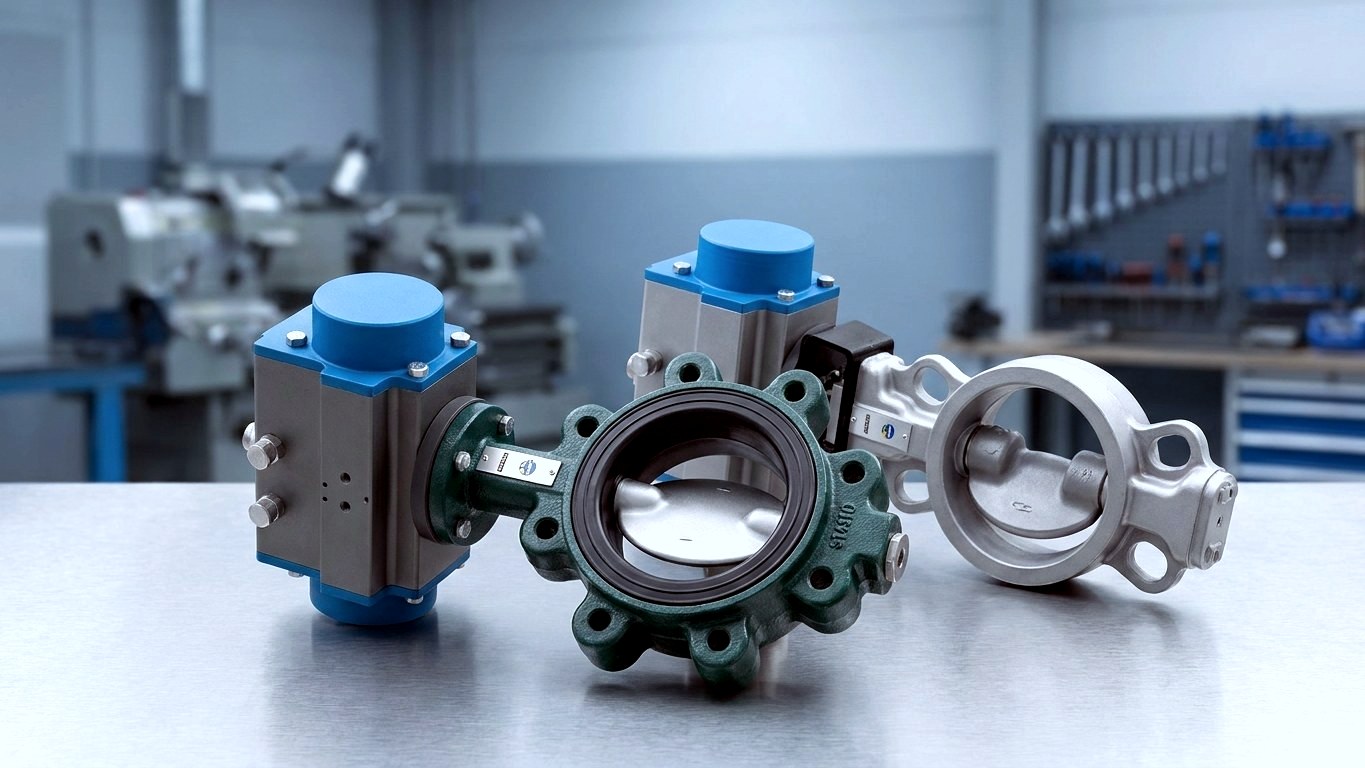

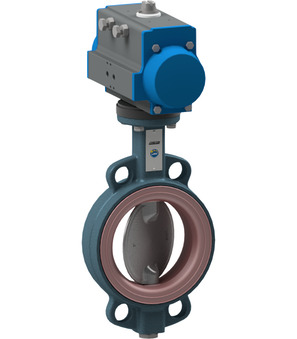

Clapete de închidere pneumatice cu actuator rotativ cu aer comprimat
Clapetele de închidere cu actuator pneumatic rotativ blochează, deschid și reglează conductele dvs. în mod fiabil printr-o rotație de 90° a discului. Alegeți între acționări dublu efect și cu revenire la arc, diferite materiale și diametre nominale – adaptate la mediu, presiune și condițiile de montaj ale instalației dvs. De la standardul wafer până la execuția omologată DVGW pentru apă, găsiți seria potrivită.
Dublu efect & revenire cu arc, DN 40–500
Avantajele dumneavoastră
Clapete de reținere pneumatice dimensionate corect
Clapeta și acționarea pneumatică rotativă formează o unitate coordonată – dumneavoastră definiți principiul de acționare, diametrul nominal și materialul în funcție de procesul dumneavoastră.
Două principii de acționare
Dublu efect (aerul comprimat deschide și închide) sau cu revenire prin resort/simplu efect cu poziție de siguranță definită la pierderea presiunii – dumneavoastră stabiliți comportamentul clapetei.
Dimensionare după DN și flanșă
Serii de la DN 40 până la DN 500 în execuție wafer și cu flanșe, PN6/10/16 precum și ANSI150 în funcție de variantă. Lungimi de construcție conform EN 558-1 și ISO 5752.
Materiale pentru mediul dumneavoastră
Corpuri din GGG40 (acoperite epoxidic) sau inox, discuri din 1.4408, garnituri din EPDM și alți elastomeri – rezistență la mediu în funcție de execuție.
Aprobare DVGW pentru apă
Pentru aplicații cu apă potabilă și apă industrială, oferim clapete de închidere din seria BUA-D-DVGW cu aprobare DVGW.

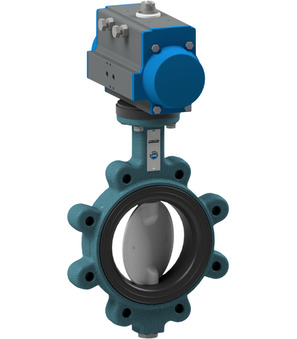

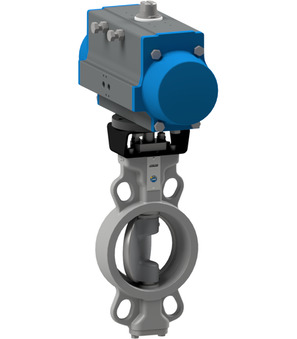

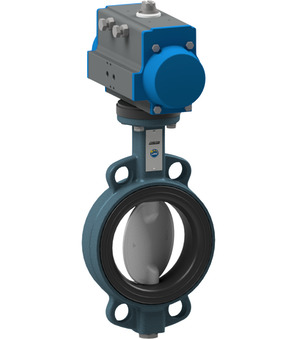

Sortiment
Clapete de reținere pneumatice după acționare & material
Alegeți seria potrivită în funcție de principiul de acționare, mediu și situația de montaj. Disponibilitatea și opțiunile de configurare le găsiți pe pagina produsului respectiv.
Alegerea acționării
Simplu sau dublu efect?
Cea mai importantă decizie de dimensionare privește comportamentul clapetei la întreruperea alimentării cu aer comprimat. Ambele principii de acționare sunt disponibile în cadrul seriilor.
| Dublu efect (D) | Simplu efect cu arc (S) | |
|---|---|---|
| Principiu de acționare | Aerul comprimat deschide și închide | Aerul comprimat deschide, arcul închide (sau invers) |
| Comportament la pierderea presiunii | Clapeta rămâne în ultima poziție | Clapeta se deplasează în poziția de siguranță definită |
| Poziție de siguranță | Fără poziție de siguranță automată | Fail-Safe (normally closed / normally open) |
| Utilizare tipică | Comutări rapide și repetabile | Etape de proces orientate spre siguranță |
| Presiune de comandă | 5,5–8 bar | 5,5–8 bar |
Ghid de dimensionare
Cum găsiți clapeta de reținere potrivită
Notați DN, norma de flanșă, mediul și poziția de siguranță dorită înainte de selecție – astfel găsiți seria potrivită în câțiva pași.
Stabiliți principiul de acționare
- Dublu efect (D)
- Aerul comprimat acționează în ambele direcții; compactă și adesea mai rentabilă, la avarie se menține ultima poziție.
- Revenire cu arc (S)
- Un arc aduce clapeta automat în poziția de siguranță definită la întreruperea alimentării cu aer comprimat.
- Poziție de siguranță
- Pentru etapele de proces relevante pentru siguranță, definiți „normally closed" sau „normally open".
Evaluați instalația și mediul
- Diametru nominal (DN)
- Diametrul interior al conductei determină seria constructivă – de la DN 40 la DN 500, în funcție de serie.
- Normă flanșă & presiune nominală
- PN6/10/16 sau ANSI150; execuție interflanșă sau cu flanșe, lungimi constructive conform EN 558-1 respectiv ISO 5752.
- Material & temperatură
- Carcasa, discul și manșeta (ex. GGG40/1.4408/EPDM) se aleg în funcție de mediu și intervalul de temperatură.
- Alimentare cu aer comprimat
- Asigurați o presiune de comandă de 5,5–8 bar și luați în considerare accesorii precum unitățile de întreținere.
Domenii de utilizare
Unde lucrează clapetele de reținere pneumatice
Compatibilitatea cu un mediu specific depinde de material, manșetă și intervalul de temperatură/presiune al seriei alese – verificați datele pe pagina produsului.

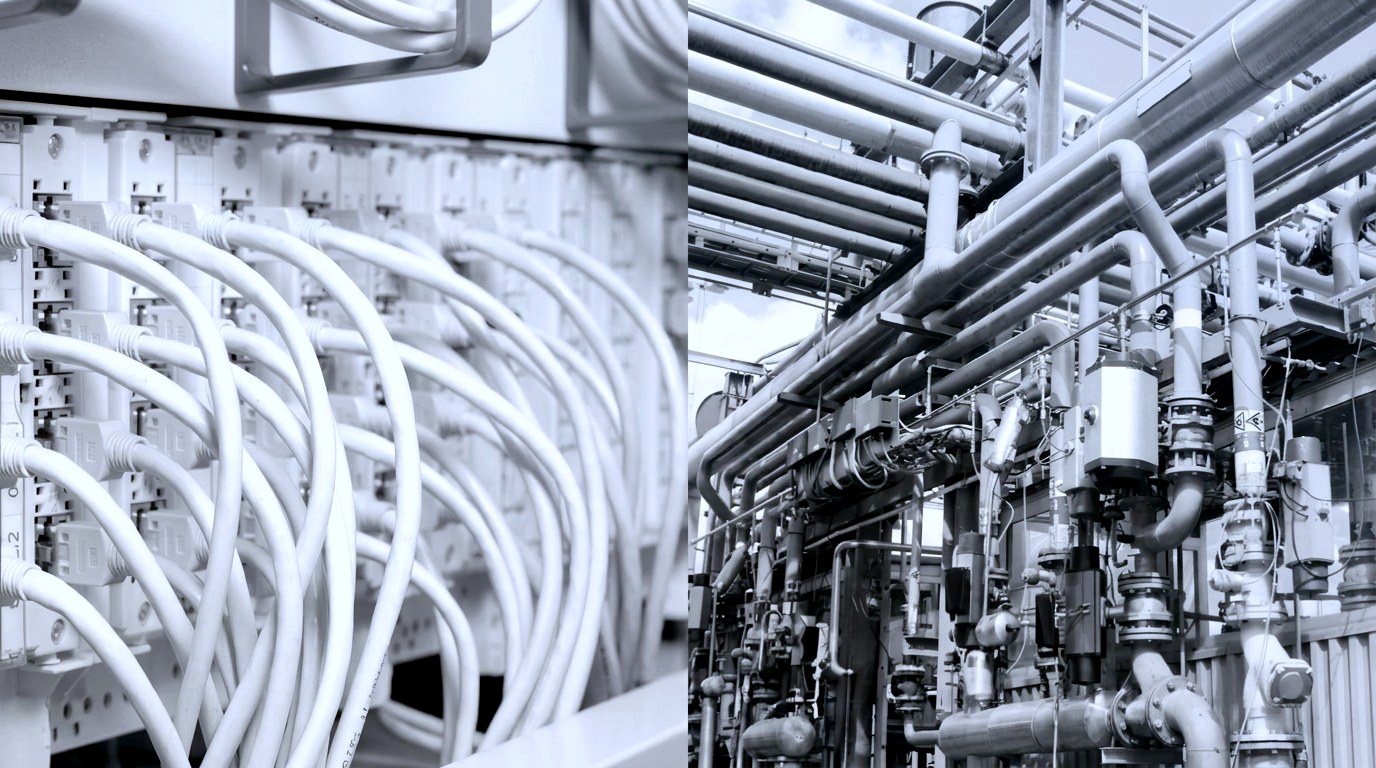

Tehnologie de proces și chimică
Închiderea și reglarea grosieră a lichidelor și gazelor în conducte cu diametre nominale medii până la mari.

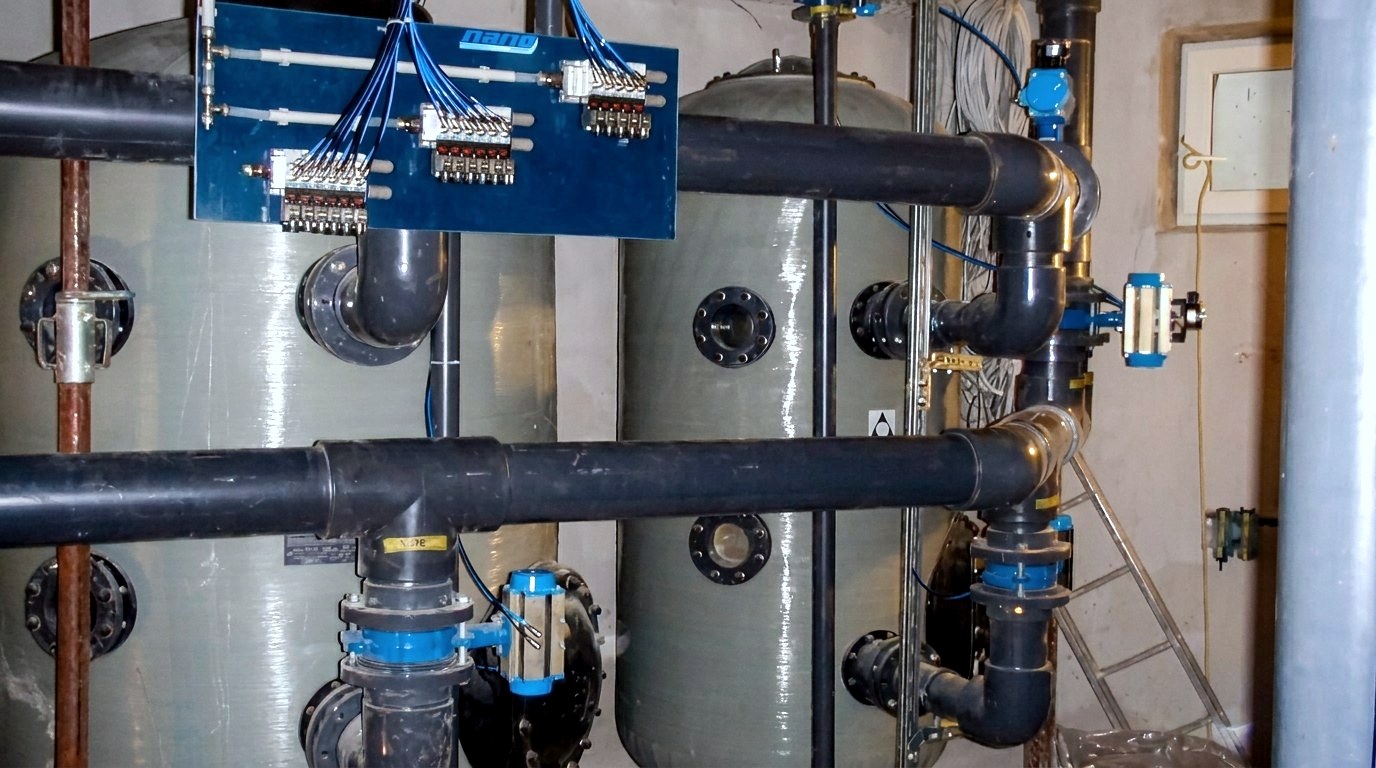

Tratarea și distribuția apei
Variante aprobate DVGW pentru apă potabilă și apă industrială în instalații de distribuție și tratare.

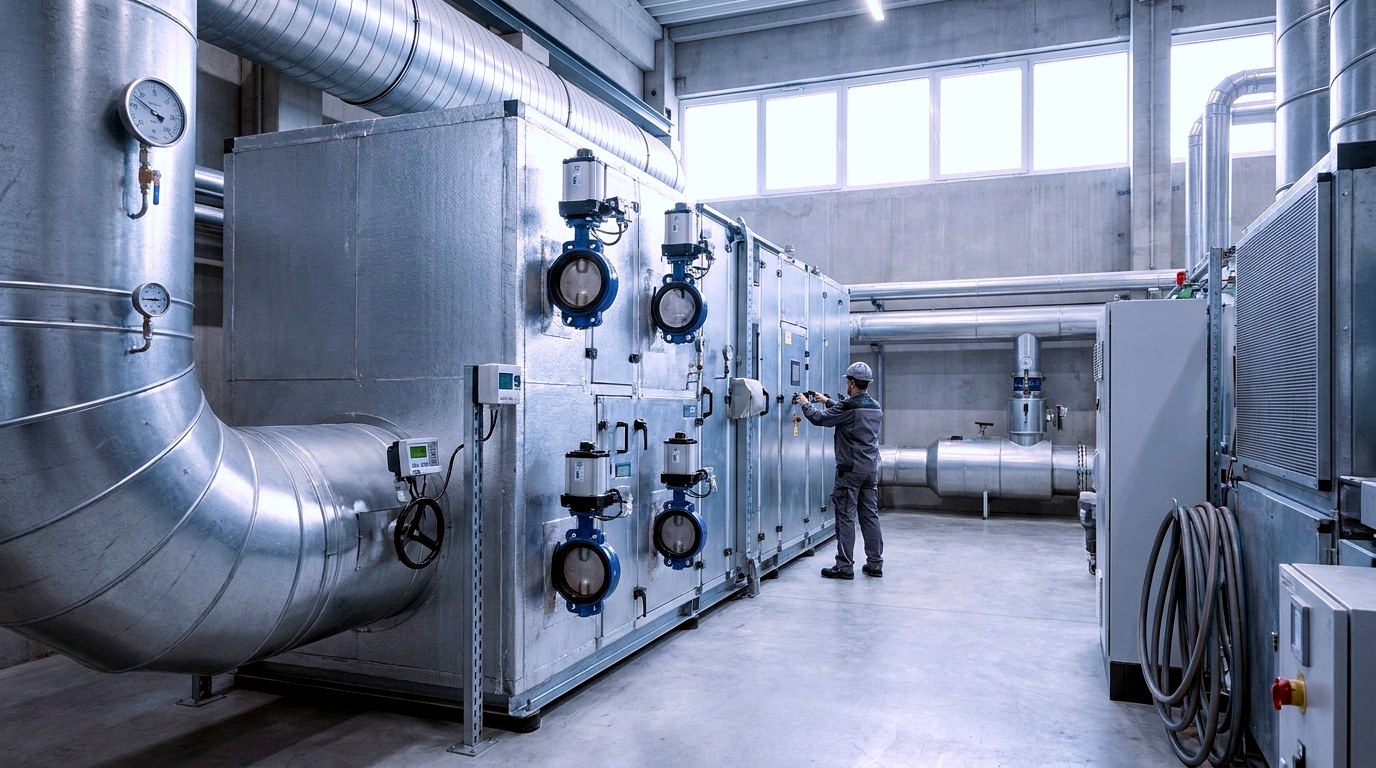

Ventilație și climatizare
Comutarea fiabilă a fluxurilor mari de aer și gaz la diferențe de presiune reduse.

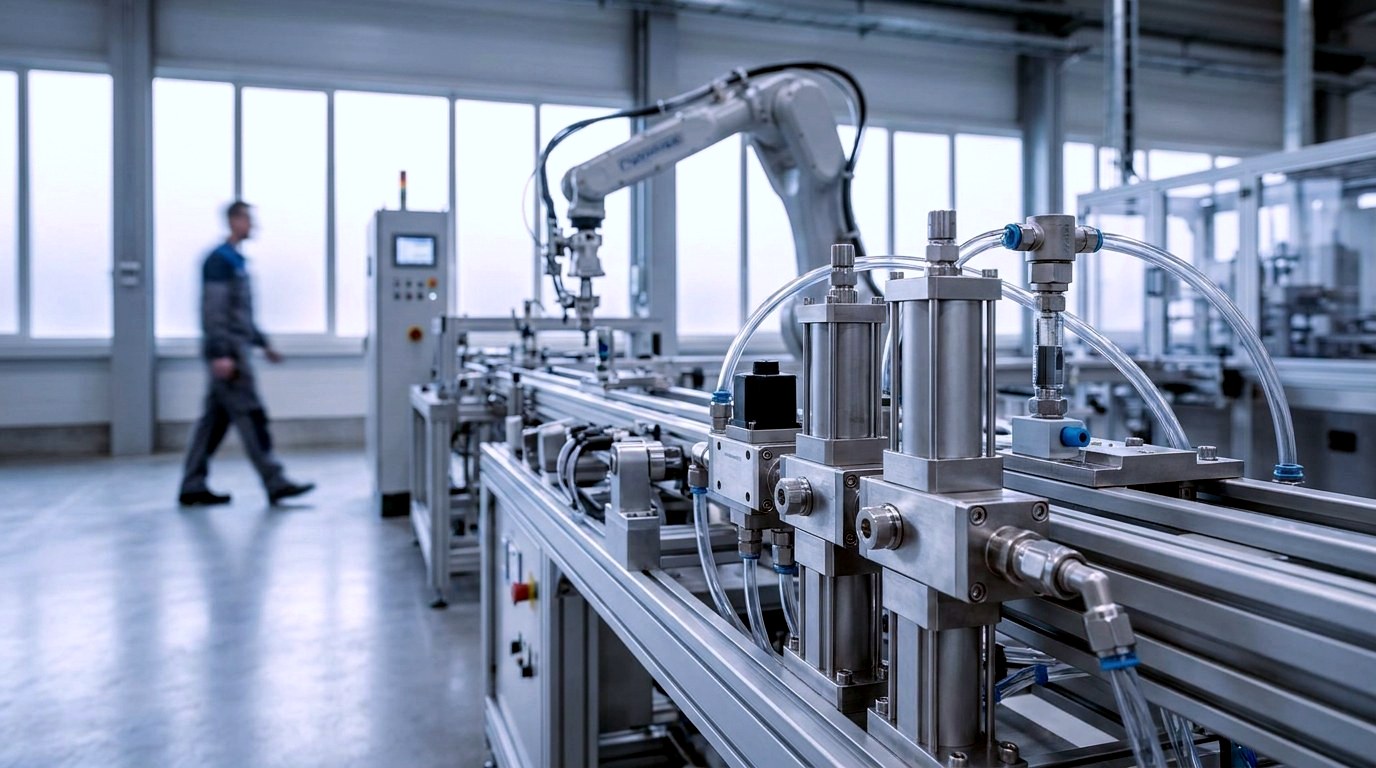

Construcții de instalații și utilaje
Funcții de închidere automatizate ca parte a proceselor controlate pneumatic.

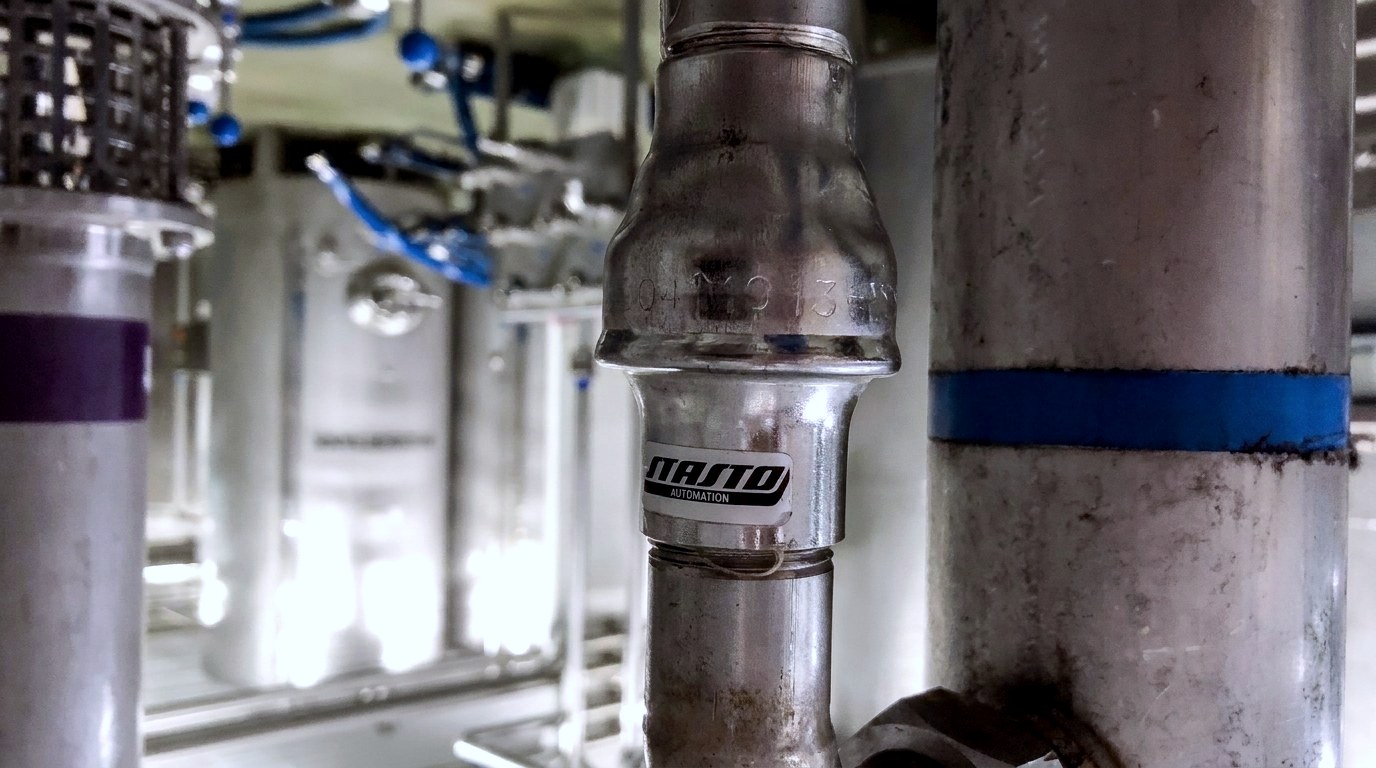

Medii din industria alimentară
Variante din oțel inoxidabil și elastomeri pentru conducte de proces igienice, în funcție de variantă.

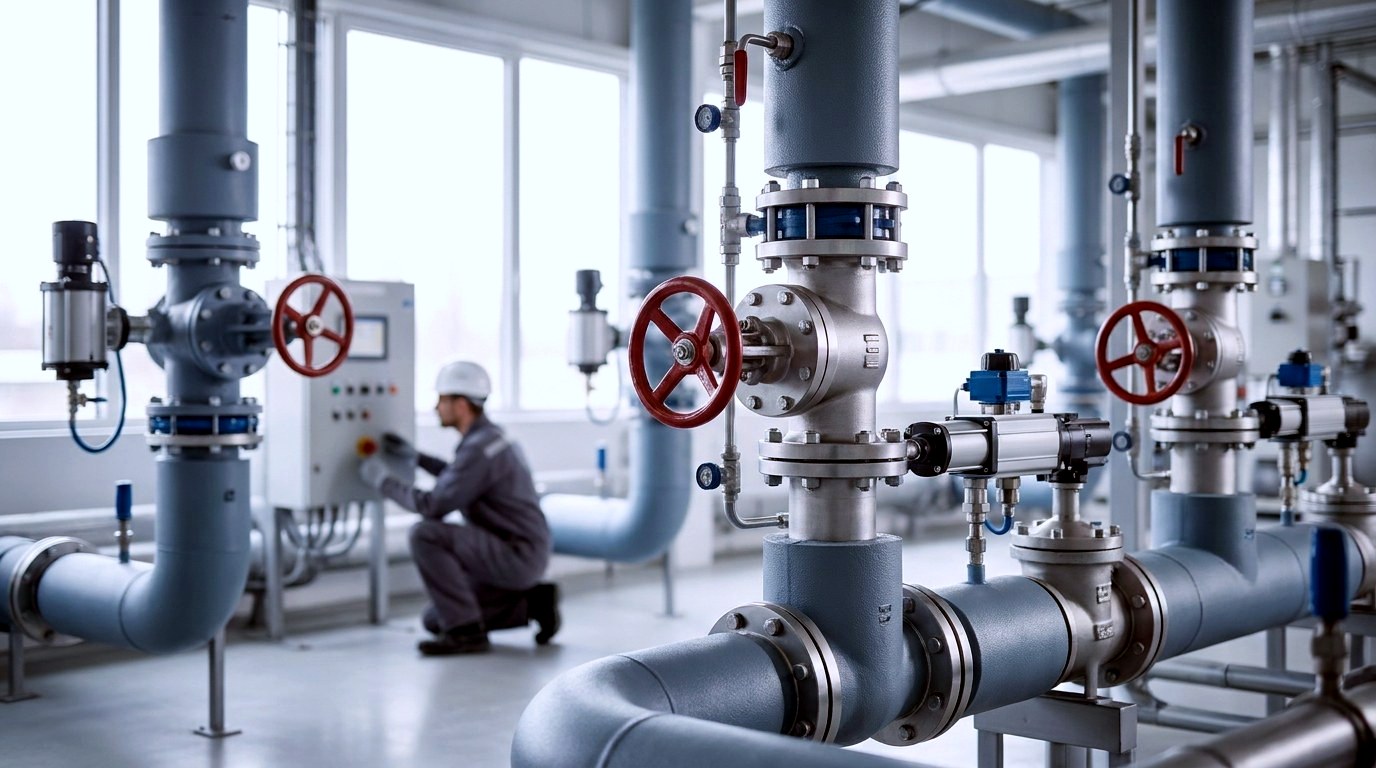

Producție industrială
Închiderea fiabilă a mediilor de proces în linii de producție și alimentare.
Disponibilitate & Configurare

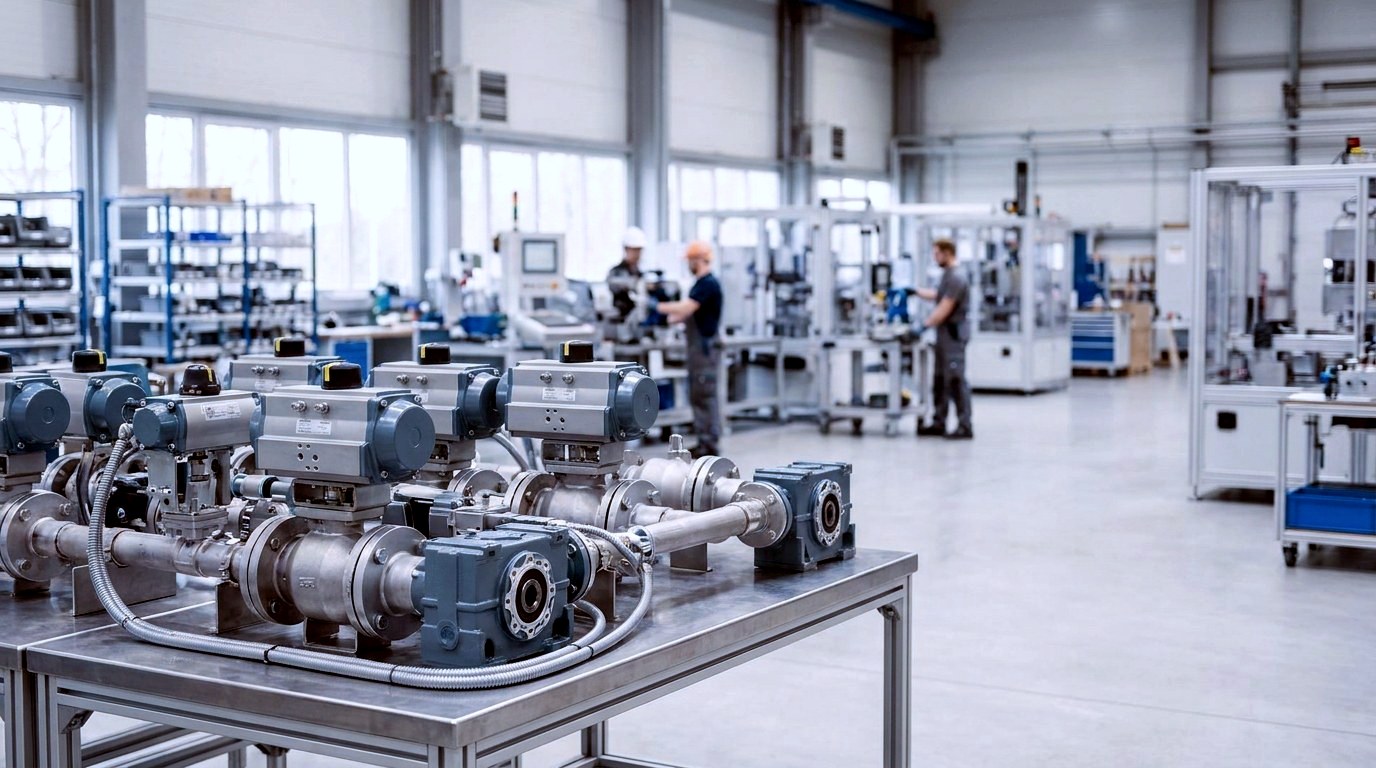

Livrat complet cu acționare și accesorii
Gama disponibilă de diametre nominale, materiale și acționări depinde de seria și varianta respectivă. Pentru execuții speciale, vă elaborăm cu plăcere o ofertă la cerere.
Clapetă și acționare ca unitate
Clapeta și acționarea pneumatică rotativă sunt livrate ca unitate coordonată, gata de montaj.
Accesorii suplimentare
Kiturile de montaj pentru poziționere, limitatoare de cursă sau electroventile NAMUR pot fi adăugate în funcție de serie.
Disponibilitate per variantă
Termenul de livrare și opțiunile de configurare se regăsesc pe pagina de produs corespunzătoare sau pot fi clarificate cu departamentul nostru de vânzări.
Execuții speciale
Combinații de materiale diferite, precum și domenii de temperatură sau presiune mai ridicate, la cerere.
Întrebări frecvente
Clapete pneumatice de închidere – FAQ
Răspunsuri la cele mai frecvente întrebări despre dimensionare, acționare și materiale.
Ce este o clapetă pneumatică de închidere?
O clapetă pneumatică de închidere (butterfly valve) blochează conducta printr-un disc montat rotativ, pe care un actuator pneumatic rotativ îl basculează cu 90°. Astfel, clapeta se deschide și se închide de la distanță, în mod automat.
Ce presiune de comandă este necesară?
Actuatoarele pneumatice ale seriilor noastre funcționează cu o presiune de comandă de 5,5 până la 8 bar – o valoare uzuală pentru rețelele industriale de aer comprimat.
Care este diferența dintre clapetele dublu efect și cele cu revenire prin arc?
Actuatoarele dublu efect folosesc aer comprimat atât pentru deschidere, cât și pentru închidere; actuatoarele cu revenire prin arc trec automat într-o poziție de siguranță definită în caz de pierdere a aerului comprimat (Fail-Safe).
Ce diametre nominale sunt disponibile?
În funcție de serie, sunt disponibile diametre nominale de la DN 40 la DN 500. Gama exactă a fiecărei serii se găsește pe pagina de produs corespunzătoare.
Există variante pentru apă potabilă?
Da. Seria BUA-D-DVGW este disponibilă cu omologare DVGW pentru apă – corp GGG40 acoperit epoxidic, disc 1.4408, manșetă EPDM.
Ce standarde de flanșă sunt acceptate?
În funcție de serie PN6/10/16 și ANSI150, în execuție wafer sau cu flanșe, cu lungimi de construcție conform EN 558-1 respectiv ISO 5752.
Pentru ce medii și temperaturi sunt potrivite clapetele?
Aceasta depinde de materialul și manșeta variantei alese. Mediile admise, intervalele de temperatură și presiune se regăsesc pe pagina produsului respectiv; execuțiile speciale sunt disponibile la cerere.
