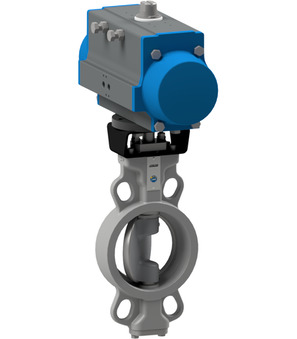

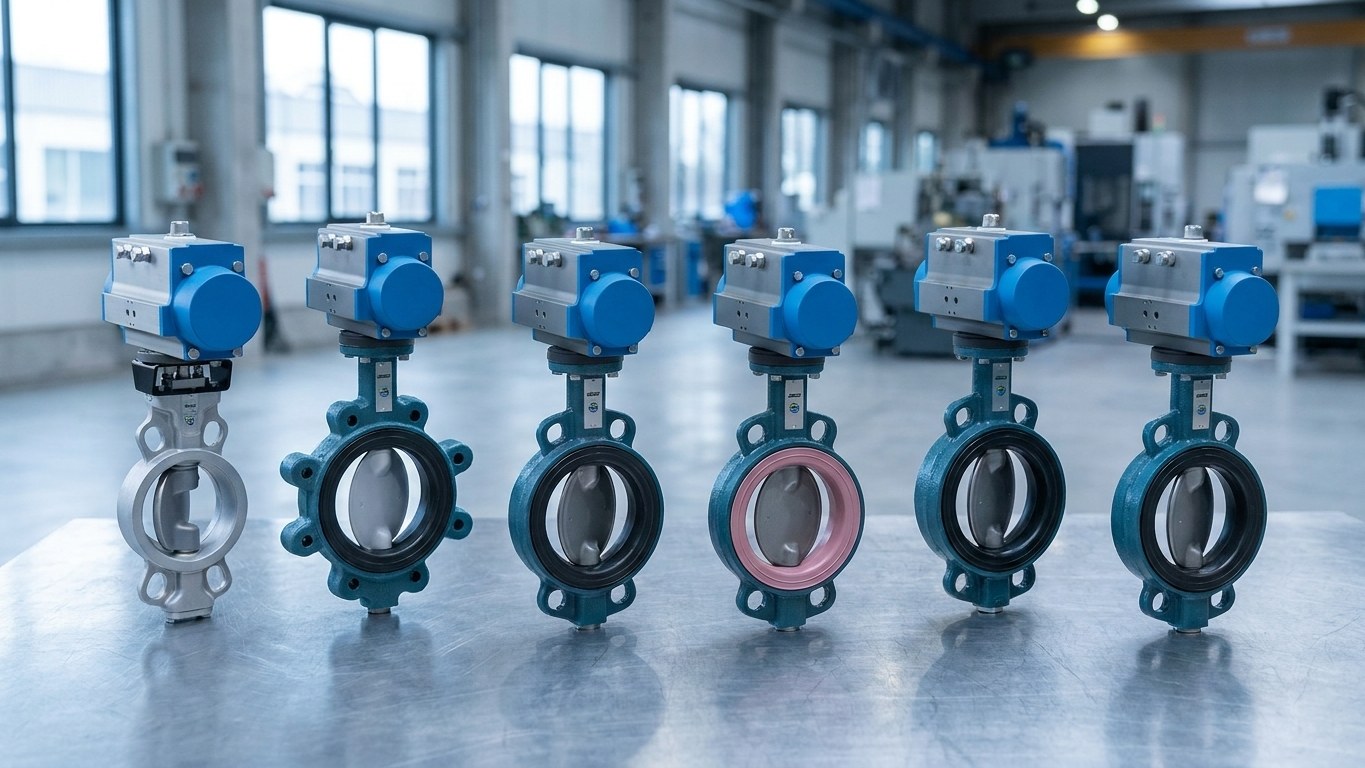

Clapetă de închidere pneumatică Seria SSIS (BUW9 / BUL) – Acționare rotativă pneumatică DN50–DN500
Clapeta de închidere pneumatică din seria SSIS comutează conducta dvs. rapid, etanș și reproductibil – acționată printr-un acționator rotativ pneumatic compact. Disponibilă de la DN50 la DN500 în execuție dublu efect (D) și simplu efect (S), cu disc din oțel inoxidabil 1.4408 și presiune nominală flanșă PN10/16. Fie că este vorba de o instalație nouă, modernizare sau reaprovizionare pentru o dimensiune concretă precum SSIS 500, SSIS 400 sau SSIS 350 – aici găsiți configurația potrivită cu date tehnice verificabile.
Acționare pneumatică rotativă SSIS DN50–DN500
Avantaje dintr-o privire
De ce seria SSIS
O serie completă de clapete de reținere cu acționare pneumatică rotativă pentru tehnologia de proces și de utilități – documentată tehnic precis, sigură în planificare și compatibilă la înlocuire.
DN50 până la DN500 continuu
O singură serie pentru domeniul curent de diametre nominale din tehnologia de proces și de utilități – inclusiv dimensiunile frecvent solicitate DN300, DN350, DN400 și DN500.
Acționare pneumatică rotativă, dublu sau simplu efect
Acționări cu dublu efect (seria …-D) pentru presiune de comandă 5,5…8 bar, revenire prin arc cu simplu efect (seria …-S) pentru poziție de siguranță definită „deschis" sau „închis" la lipsa aerului comprimat.
Disc inox 1.4408, scaun etanș
Disc din 1.4408, ax din oțel inoxidabil, materiale de manșetă/scaun în funcție de mediu (ex. EPDM, FKM, R-PTFE). Temperatura mediului până la +230 °C în funcție de varianta de scaun.
Lungime constructivă conform normelor, montaj simplu
Execuție wafer sau cu flanșe, lungime de construcție conform EN 558-1 R20, racord flanșat PN10/16 – sigur în planificare și compatibil la înlocuire.
Ghid de dimensionare
Alegerea configurației corecte SSIS
Tipul de acționare, materialul și lungimea de construcție determină compatibilitatea. Aceste indicații ajută la dimensionare și la recomandarea exactă.
Tip acționare & material
- Dublu efect (-D)
- Pentru comutare simplă deschis/închis fără poziție de avarie definită, presiune de comandă 5,5…8 bar.
- Simplu efect (-S)
- Revenire prin resort – clapeta se deschide sau se închide în siguranță la pierderea aerului comprimat.
- Disc
- Standard 1.4408, ax din oțel inoxidabil (ex. 1.4542/1.4021/1.4016).
- Manșon/Scaun
- EPDM (apă, neutru), FKM (uleiuri, temperaturi ridicate), R-PTFE (chimic/temperaturi înalte).
Lungime de construcție, flanșă & recomandare
- Lungime de construcție
- Conform EN 558-1 R20 – verificați lungimea de montaj a clapetei existente pentru înlocuire compatibilă.
- Flanșă
- Presiune nominală flanșă PN10/16, execuție wafere sau cu flanșe.
- Număr de articol
- Codifică seria, diametrul nominal, varianta de material și de acționare (ex. BUL2A-100-SSRS-S12 = DN100, simplu efect).
- Presiune de comandă
- Constant 5,5…8 bar pentru toate variantele de acționare.
Comparație variante de acționare
Simplu efect (S) vs. dublu efect (D)
Familia SSIS oferă ambele concepte de acționare. Alegerea depinde de comportamentul solicitat la pierderea aerului comprimat.
| Dublu efect (-D) | Simplu efect (-S) | |
|---|---|---|
| Acționare | Aer comprimat pe ambele părți | Aer comprimat + revenire cu arc |
| Comportament la pierderea presiunii | Rămâne în ultima poziție | Poziție de siguranță definită deschis/închis |
| Presiune de comandă | 5,5…8 bar | 5,5…8 bar |
| Utilizare tipică | Comutare simplă deschis/închis | Funcție de oprire de urgență/siguranță |
| Variantă ATEX | Disponibil cu sufixul „-A" | Disponibil cu sufixul „-A" |

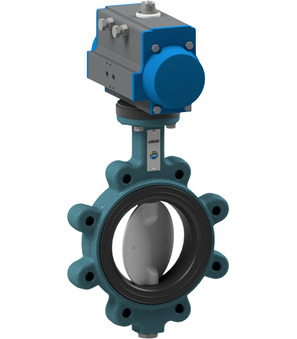

Serii & Variante
Prezentare generală serii SSIS și BUL
Clapeta de închidere potrivită pentru cerințele dvs. – de la acționare dublă până la ATEX și linia BUL dublu-excentrică.
Domenii de utilizare
Aplicații ale clapetei de închidere SSIS
Variantele de materiale și scaune ale familiei SSIS și BUL acoperă un spectru larg de fluide.

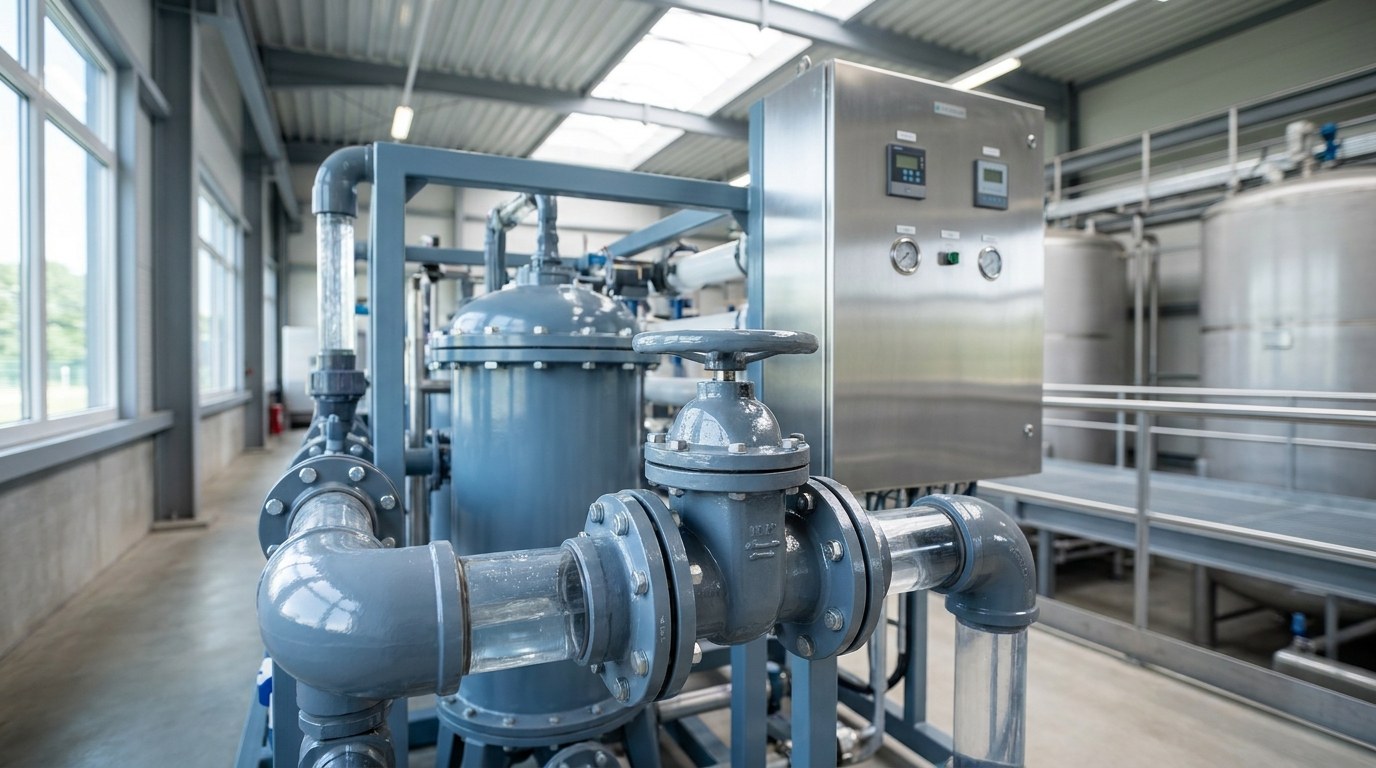

Apă & Ape uzate
Corp epoxidat, manșetă EPDM, fluid apă – variante cu aprobare DVGW disponibile (demonstrate la seria BUA).

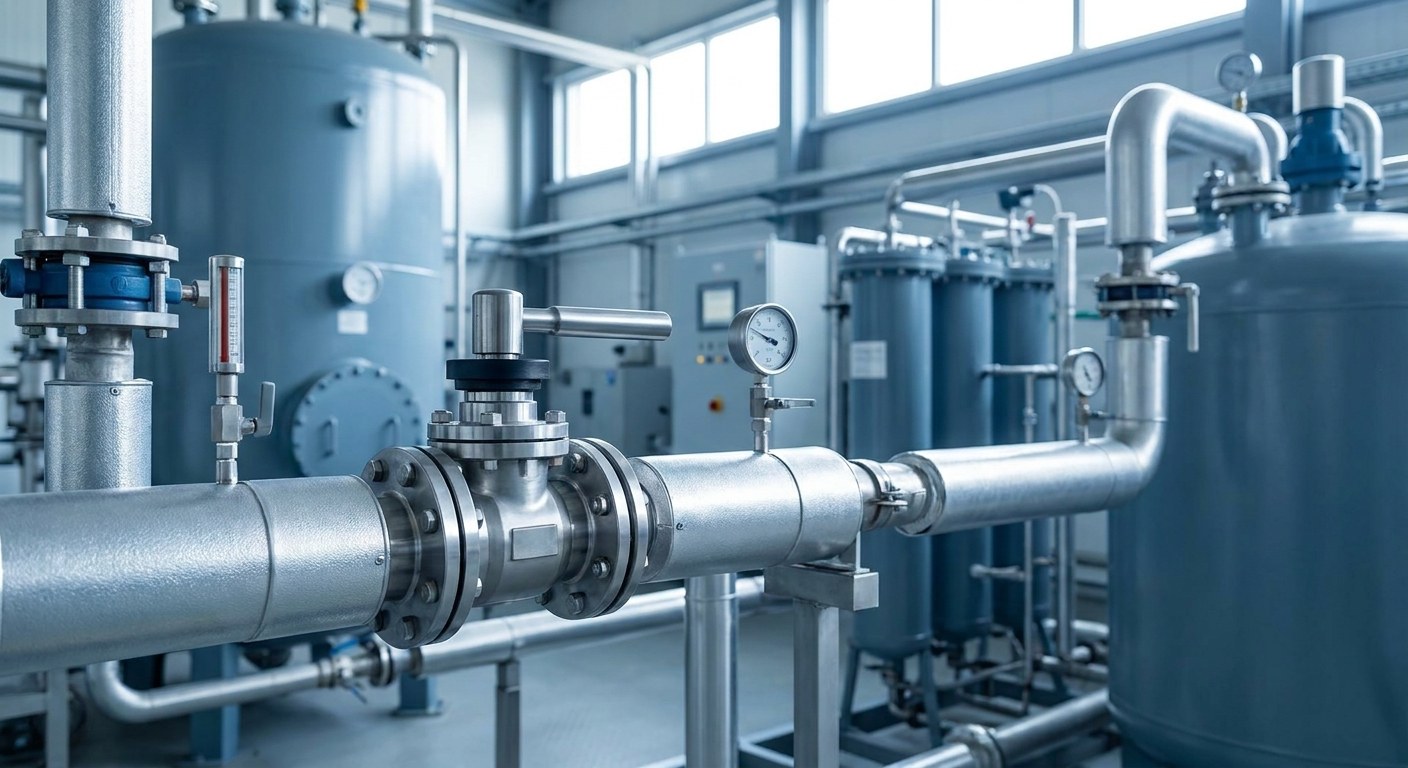

Chimie & Tehnologie de proces
Material manșetă/scaun FKM sau R-PTFE pentru fluide agresive sau la temperaturi ridicate până la +230 °C.

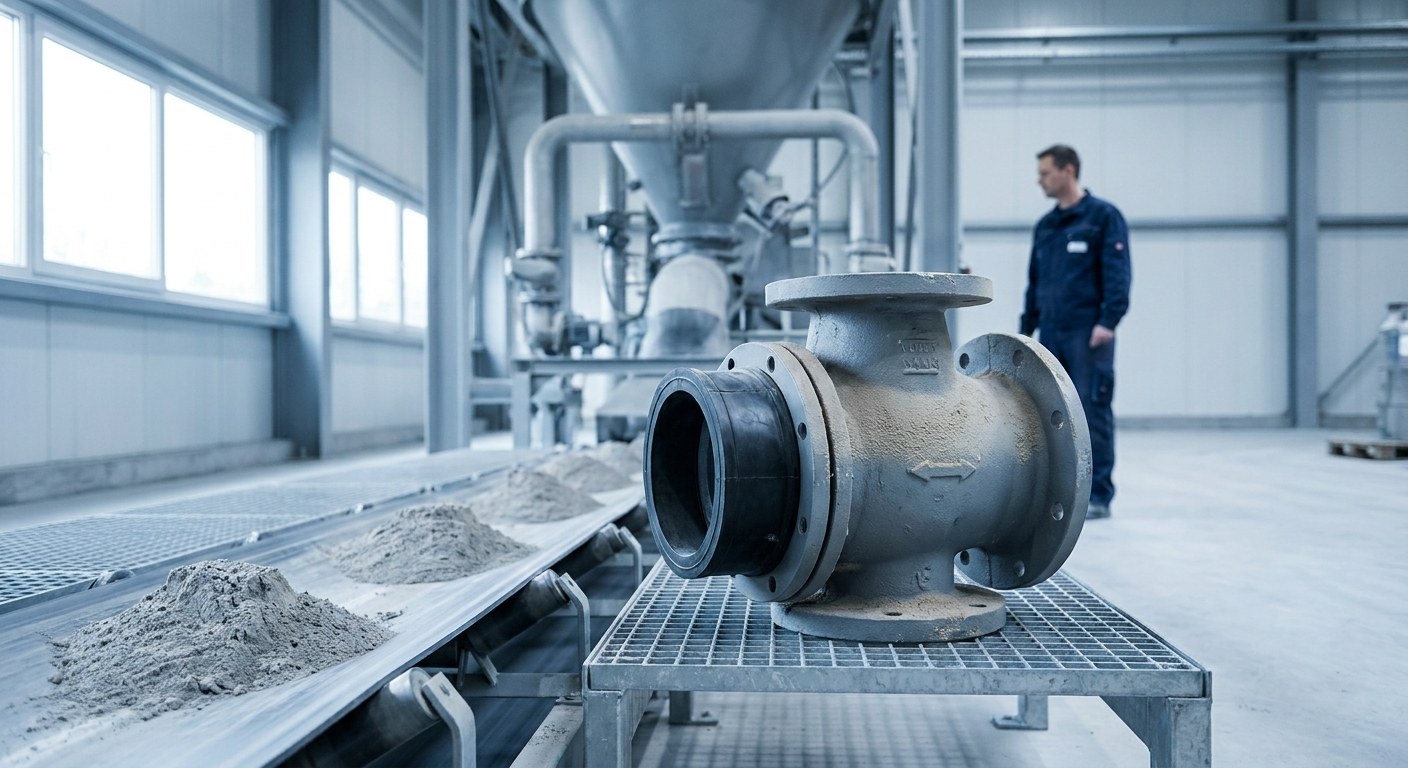

Fluide abrazive (nisip, ciment)
Execuții speciale cu corp EN-GJS-400-15 și NBR carboxilic (seria BULI/BULB).

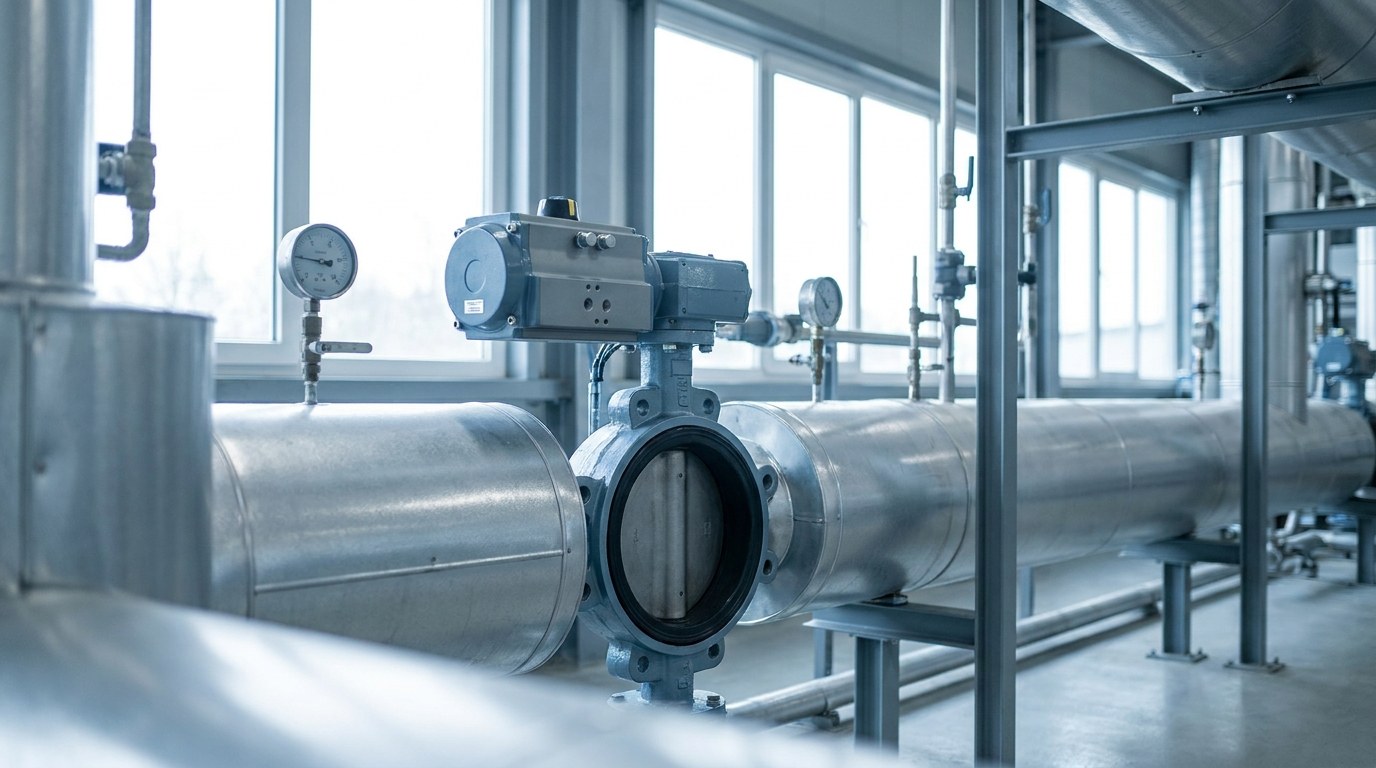

HVAC & Ventilație / Utilități
Închidere rapidă și etanșă a diametrelor nominale mari până la DN500 prin actuator pneumatic rotativ compact.

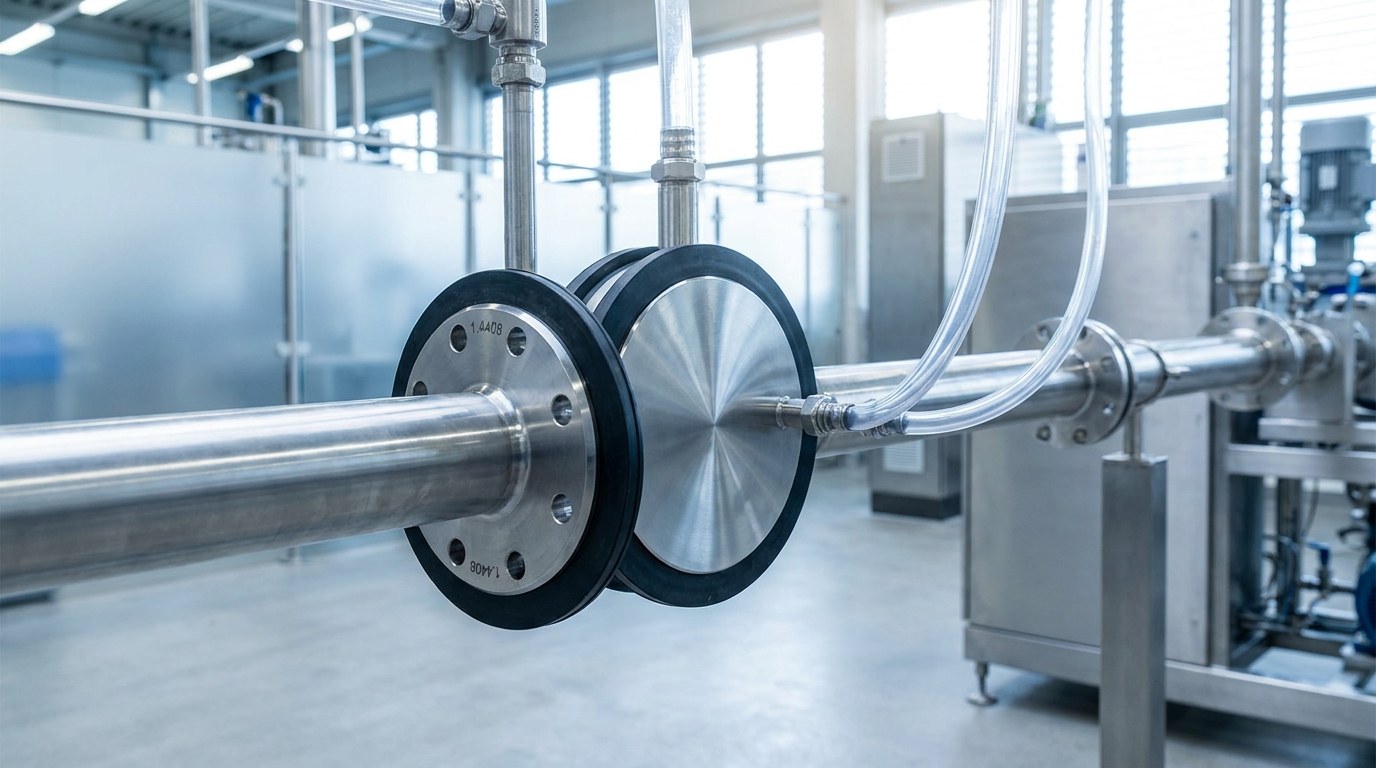

Circuite de alimentare igienic-adiacente
Disc din inox 1.4408 cu manșetă EPDM pentru fluide neutre în circuite de alimentare și apă purificată.

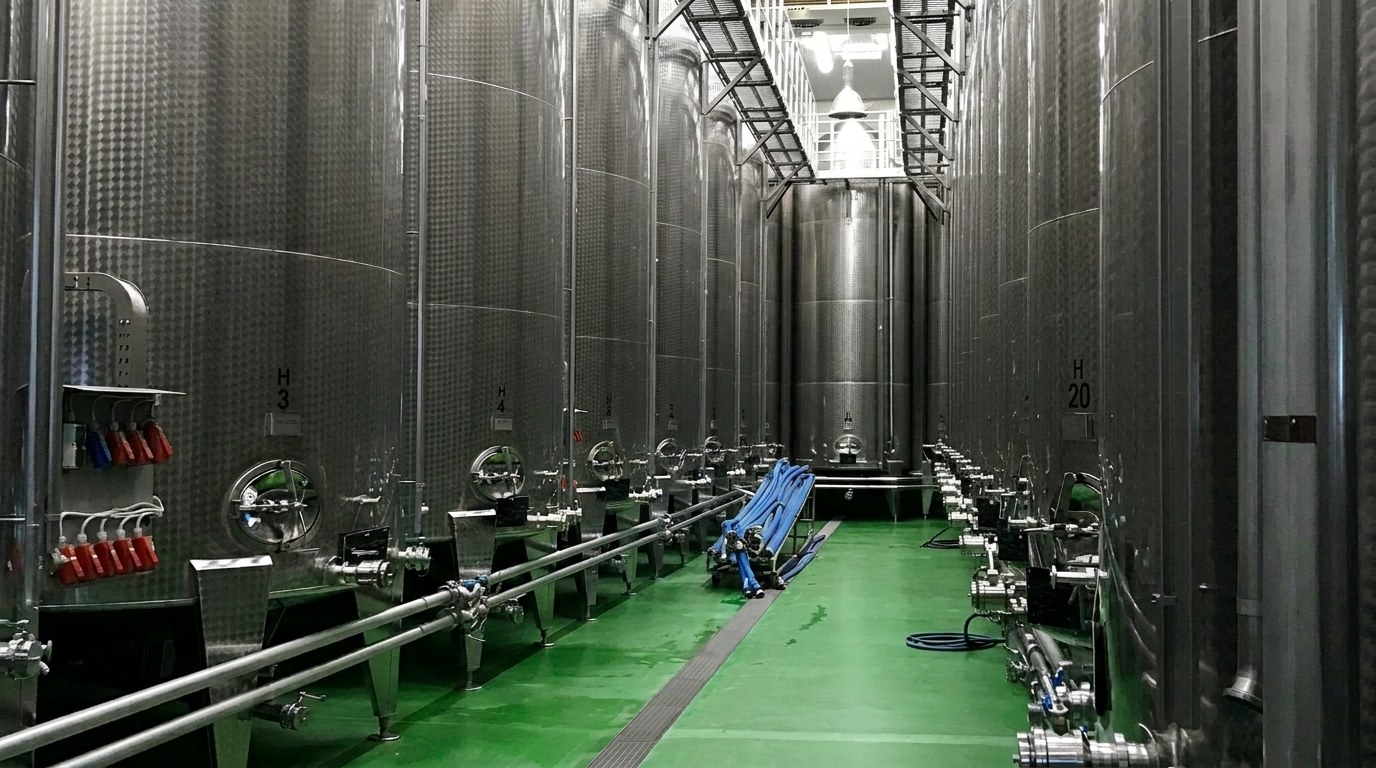

Construcții industriale & rezervoare
Lungime de construcție interschimbabilă conform EN 558-1 R20 și flanșă PN10/16 pentru reconversie și retrofit.
Disponibilitate & Livrare
Achiziție prin STASTO Automation
Variante standard configurate și livrare în toată UE – stocurile disponibile sunt afișate live în magazin.
Dimensiuni curente disponibile rapid
Variantele standard de la DN50 la DN300 sunt disponibile în termen scurt, în funcție de configurație – stocul curent este afișat live în magazin.
Livrare în toată UE
Livrare prin STASTO Automation în întreaga UE.
Materiale certificate
Materiale de corp precum EN-GJS-400-15 și 1.0625, lungime constructivă conform EN 558-1 – originea în funcție de serie, la cerere.
Configurare specifică proiectului
Diametrul nominal, tipul de acționare și materialul pot fi adaptate specific proiectului dumneavoastră.
Întrebări frecvente
Întrebări frecvente despre clapeta de închidere SSIS
Răspunsuri privind diametrele nominale, tipul acționării, normele și variantele seriei SSIS.
Ce diametre nominale acoperă seria SSIS?
Seria SSIS acoperă integral DN50 până la DN500. Sunt incluse, printre altele, dimensiunile frecvent solicitate DN80, DN125, DN150, DN300, DN350, DN400 și DN500.
Dublu efect sau cu revenire prin arc – ce livrează STASTO?
STASTO livrează ambele variante: acționări dublu efect (-D) și simplu efect cu revenire prin arc (-S). Ambele funcționează la o presiune de comandă de 5,5…8 bar.
Ce presiune nominală de flanșă și ce lungime de construcție?
Racordul cu flanșă este proiectat pentru PN10/16, lungimea de construcție corespunde EN 558-1 R20. Disponibil în execuție wafer sau cu flanșe.
Există o execuție ATEX?
Da, clapeta de închidere SSIS este disponibilă în variantă ATEX cu sufixul „-A" (ex. BUW9-SSIS-D-A) pentru utilizare în zone cu pericol de explozie.
Sunt disponibile certificate de materiale?
Certificatele de material, de ex. 3.1 conform EN 10204, sunt disponibile în funcție de proiect. Vă rugăm să specificați necesarul în cererea dumneavoastră.
Există variante manuale compatibile?
Da, există și variante cu manetă manuală, angrenaj manual sau capăt de arbore liber pentru montarea propriului acționator.
Ce temperatură a mediului este posibilă?
În funcție de varianta de scaun, sunt posibile temperaturi ale mediului de până la +230 °C. Determinante sunt materialele manșetei și ale scaunului, precum EPDM, FKM sau R-PTFE.
