Pneumatică · Elemente de lucru

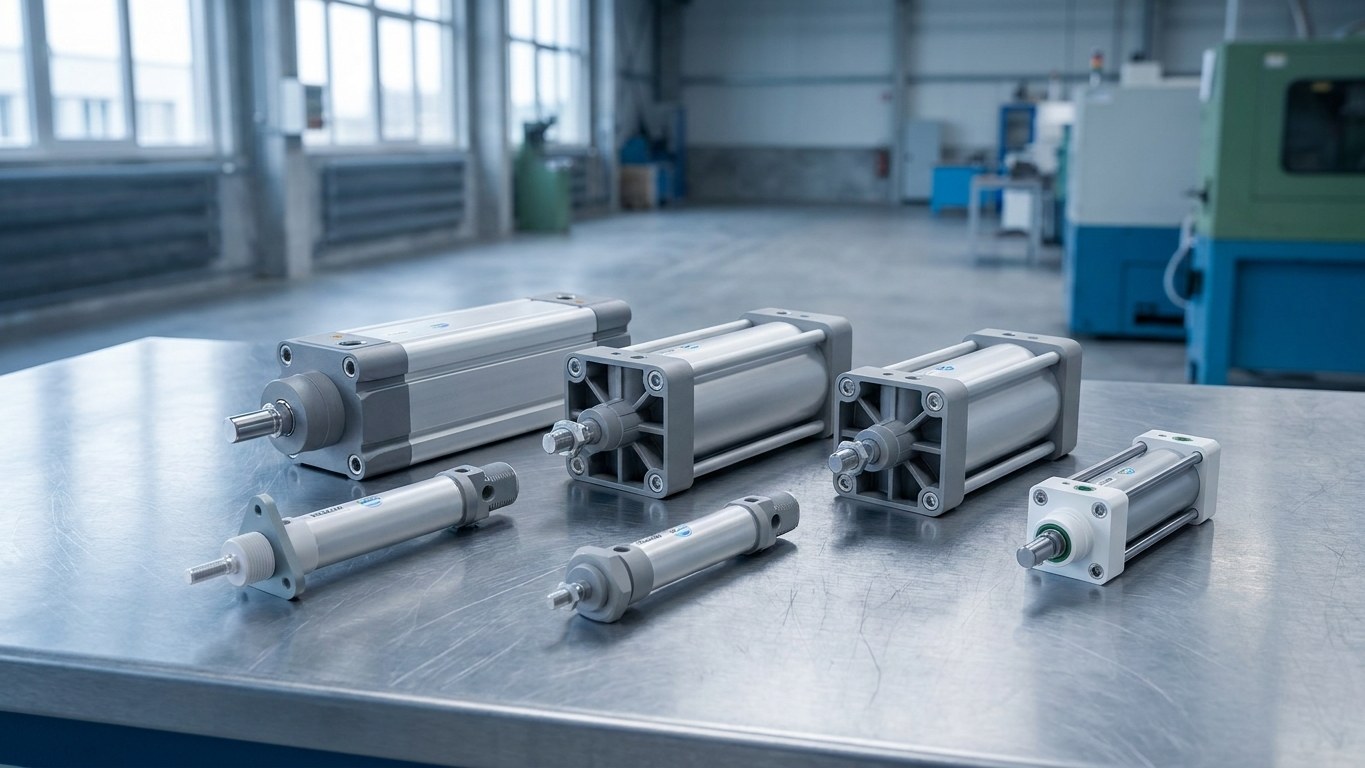

Cilindri pneumatici ISO 15552 / VDMA – cilindri normalizați cu accesorii
Cilindrii normalizați conform ISO 15552 reprezintă standardul pentru acționări pneumatice interschimbabile în construcția de mașini și instalații. Dimensiunile normate de racordare și fixare permit înlocuirea cilindrilor din serii diferite fără modificări constructive. La STASTO găsiți cilindri cu profil și magnet ISO 15552 din seriile NWT, PC10 și XNWT, în diametre de la 32 la 125 mm – simplu și dublu efect, cu fixări, articulații și senzori asortați, dintr-o singură sursă.
Cilindri cu profil și magnet ISO 15552, Ø 32–125 mm
Avantaje
De ce cilindri normalizați conform ISO 15552
Dimensiuni standardizate, un program complet de serii constructive și accesorii de montaj coordonate – astfel combinați cilindrul, fixarea și accesoriile într-un singur sistem.
Interschimbabil conform normei
Dimensiuni de montaj și fixare uniforme conform ISO 15552 (fost VDMA 24562 / DIN 24336). Cilindrii rămân compatibili dimensional indiferent de producător și serie.
Gamă largă de serii constructive
Cilindri pneumatici cu profil magnetic din seriile NWT, PC10 și XNWT, cu simplă și dublă acțiune, cu amortizare reglabilă la capăt de cursă și domeniu de presiune 0,5…10 bar.
Execuții ATEX disponibile
Anumite serii, precum PC10, sunt disponibile în funcție de variantă și pentru ATEX Zona 2 și 22 – pentru utilizare în medii cu pericol de explozie.
Complet cu accesorii de montaj
Bride de picior, flanșe, articulații furcă și oscilante, precum și ochi de articulație și capete de furcă potrivite cilindrului – un sistem coordonat în loc de piese separate.
Ghid de selecție
Alegerea cilindrului normalizat potrivit
ISO 15552 definește dimensiunile de montaj și racordare pentru cilindrii pneumatici cu fixare demontabilă și a rezultat din VDMA 24562 și DIN 24336. Acești parametri conduc la dimensionarea corectă.
Ce înseamnă ISO 15552
- Origine normativă
- ISO 15552 a rezultat din VDMA 24562 și vechiul DIN 24336; termenul „cilindru VDMA" este încă utilizat curent.
- Interschimbabilitate
- Cilindrii cu același alezaj sunt interschimbabili mecanic între diferiți producători – avantaj la achiziția de piese de schimb și standardizare.
- Construcție profilată
- Carcasă profilată dreptunghiulară cu tirante/capace și puncte de fixare normalizate definesc construcția ISO 15552.
Parametri esențiali de selecție
- Alezaj & forță
- Determină forța de lucru – ex. Ø 32 mm ≈ 428–482 N, Ø 100 mm ≈ 4.710 N la 6 bar.
- Cursă
- De la curse scurte până la peste 1.600 mm – la curse lungi se verifică flambajul.
- Mod de acționare
- Dublu efect ca standard sau simplu efect cu arc.
- Amortizare la capăt de cursă
- Reglabilă pentru protejarea cilindrului și a elementelor montate.
- Racord & filet
- Filetul tijei pistonului și racordul de presiune pentru fiecare dimensiune, ex. M16x1,5 resp. G3/8" la Ø 63 mm.
- Execuții speciale
- Temperatură joasă (−30…+80 °C), protecție la rotire, poziții multiple sau tijă prelungită în funcție de serie.
Accesorii de montaj compatibile
- Elemente de fixare
- Picior (XP), flanșă (XFL), furcă (XCFA / XCF), articulație pivotantă și articulație unghiulară (XANL / XCBF / XAS / XASV).
- Suspensie
- Suspensie centrală (XCIR / NWCIR) și suporți (SU-CI) pentru montaj articulat.
- Elemente de legătură
- Ochi de articulație (GA), cap de furcă (G / M) și cuplaj flexibil (SAS) pentru compensarea toleranțelor.
- Montaj supapă
- Kit de montaj supapă (SCVK) pentru montaj direct pe cilindru.
Comparație tipuri constructive
ISO 15552 față de alte construcții de cilindri
Care construcție se potrivește? Comparația arată când ISO 15552, ISO 6432 sau cilindrii compacți reprezintă alegerea corectă.
| ISO 15552 | ISO 6432 | Cilindri compacți | |
|---|---|---|---|
| Normă / Construcție | ISO 15552 (fost VDMA 24562) | Cilindri miniatură ISO 6432 | Construcție scurtă, Seria SHD |
| Interval diametru | Ø 32–125 mm | diametre mici | Ø până la 160 mm |
| Curse tipice | Cursă scurtă până la peste 1.600 mm | curse scurte până la medii | curse deosebit de scurte |
| Domeniu principal de utilizare | Acționări standardizate interschimbabile | spații de montaj reduse | aplicații cu spațiu limitat |
| Cote de fixare | normalizate, interschimbabile | normă proprie, neinterschimbabil cu ISO 15552 | construcție proprie, independentă de ISO 15552 |
Categorii
Cilindri ISO 15552 și forme constructive înrudite
De la cilindrul cu profil magnetic normalizat până la delimitarea față de formele constructive miniaturale și compacte – alegeți categoria potrivită.
Aplicații
Unde se utilizează cilindrii normalizați conform ISO 15552
Oriunde sunt necesare mișcări pneumatice liniare cu racordare standardizată.

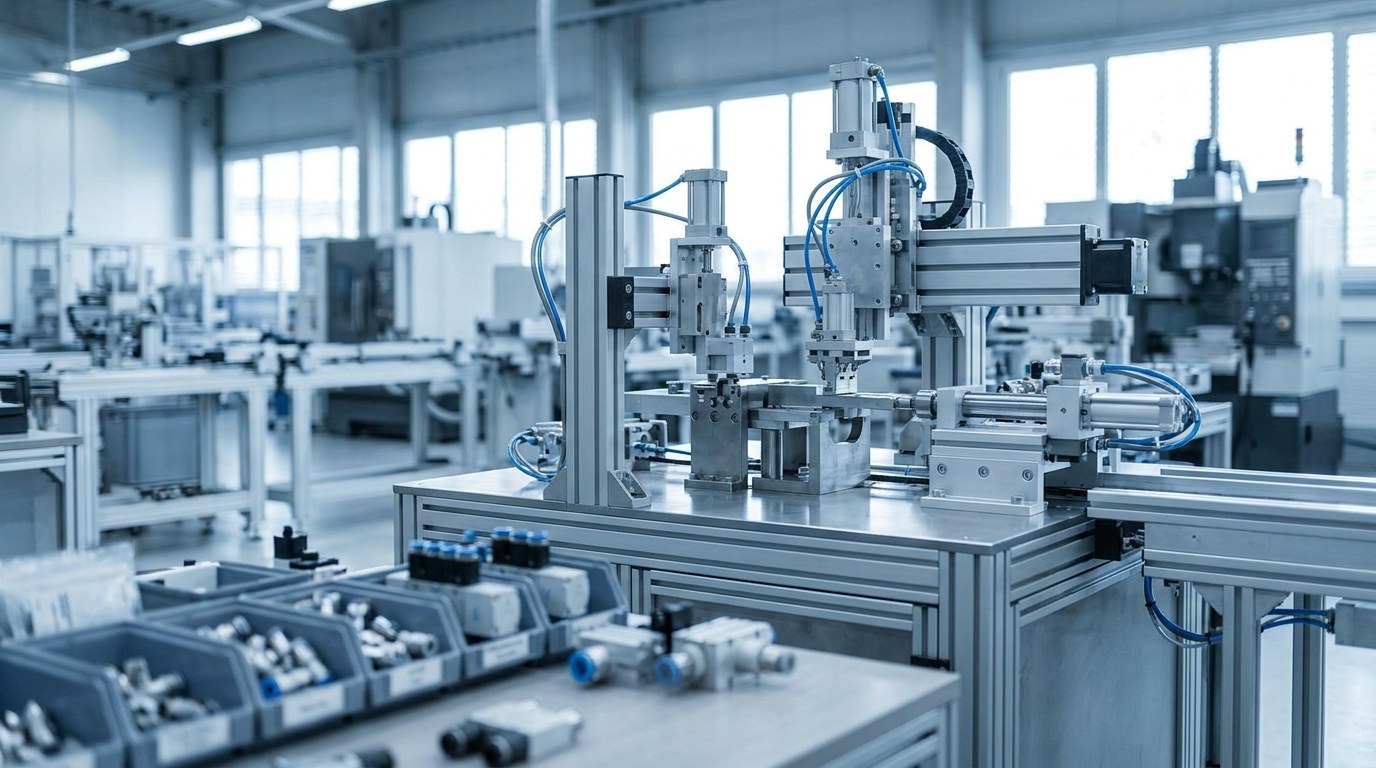

Construcție de mașini și mașini speciale
Strângere, blocare, avansare și poziționare cu acționări interschimbabile, normalizate.

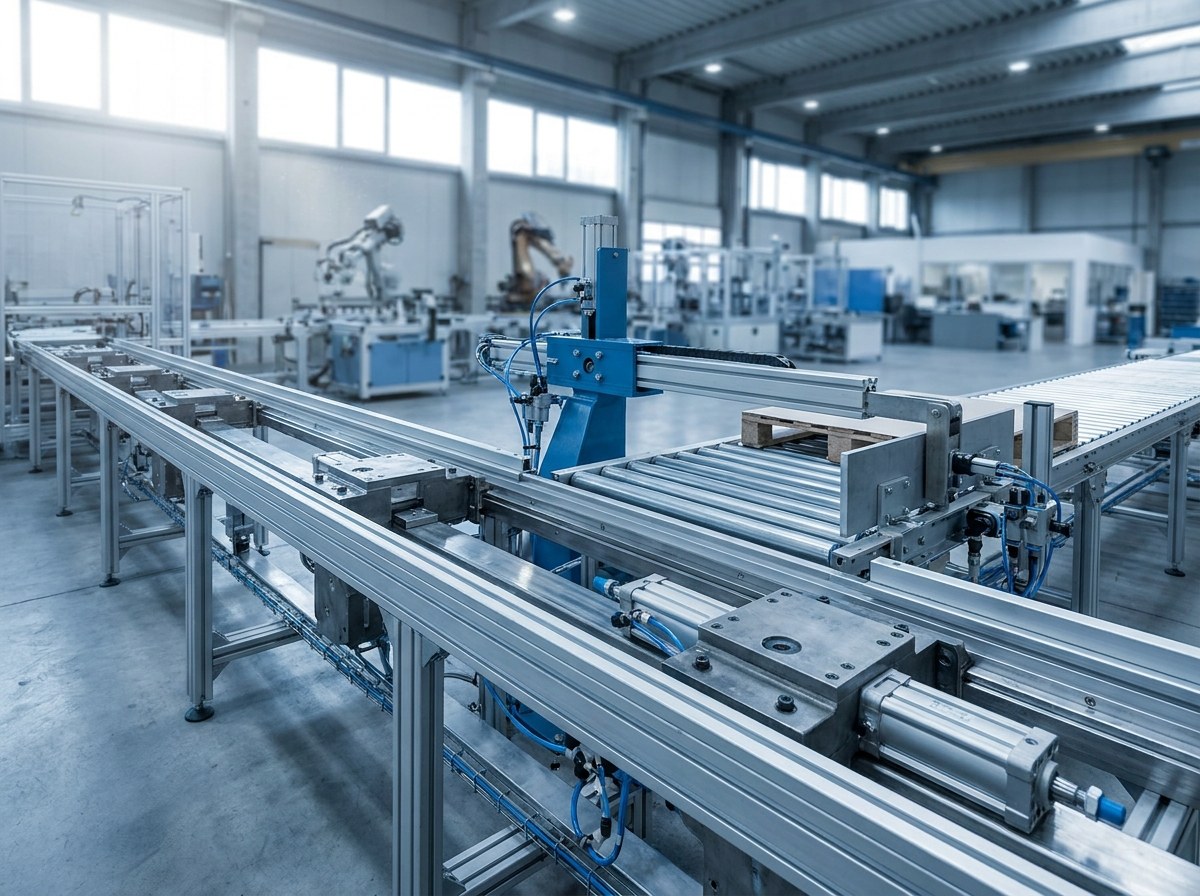

Tehnică de transport și manipulare
Macaze, opritoare și sertare cu curse medii până la mari – serii disponibile pentru curse de peste 1.600 mm.

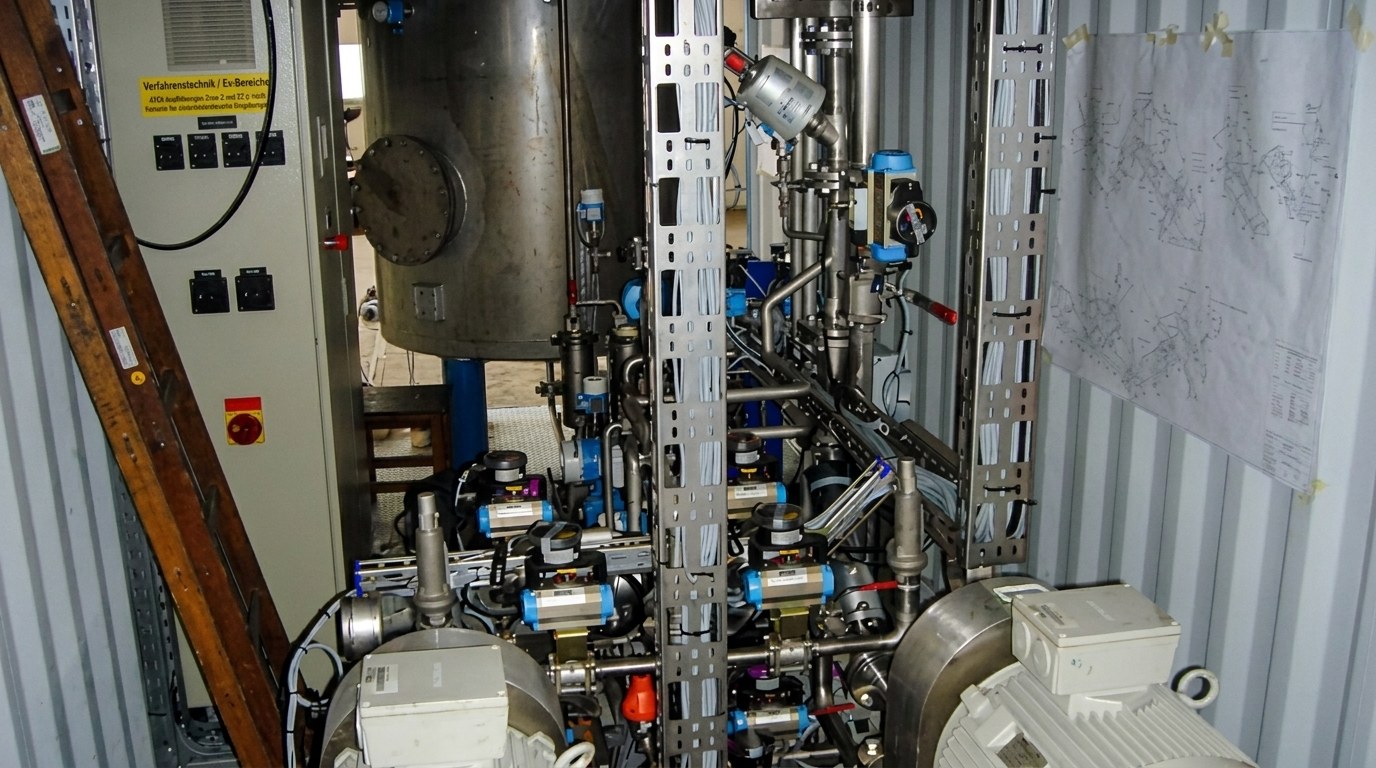

Tehnologie de proces / zone Ex
Execuții ATEX Zona 2 și 22 în funcție de variantă, pentru medii cu cerințe de siguranță.

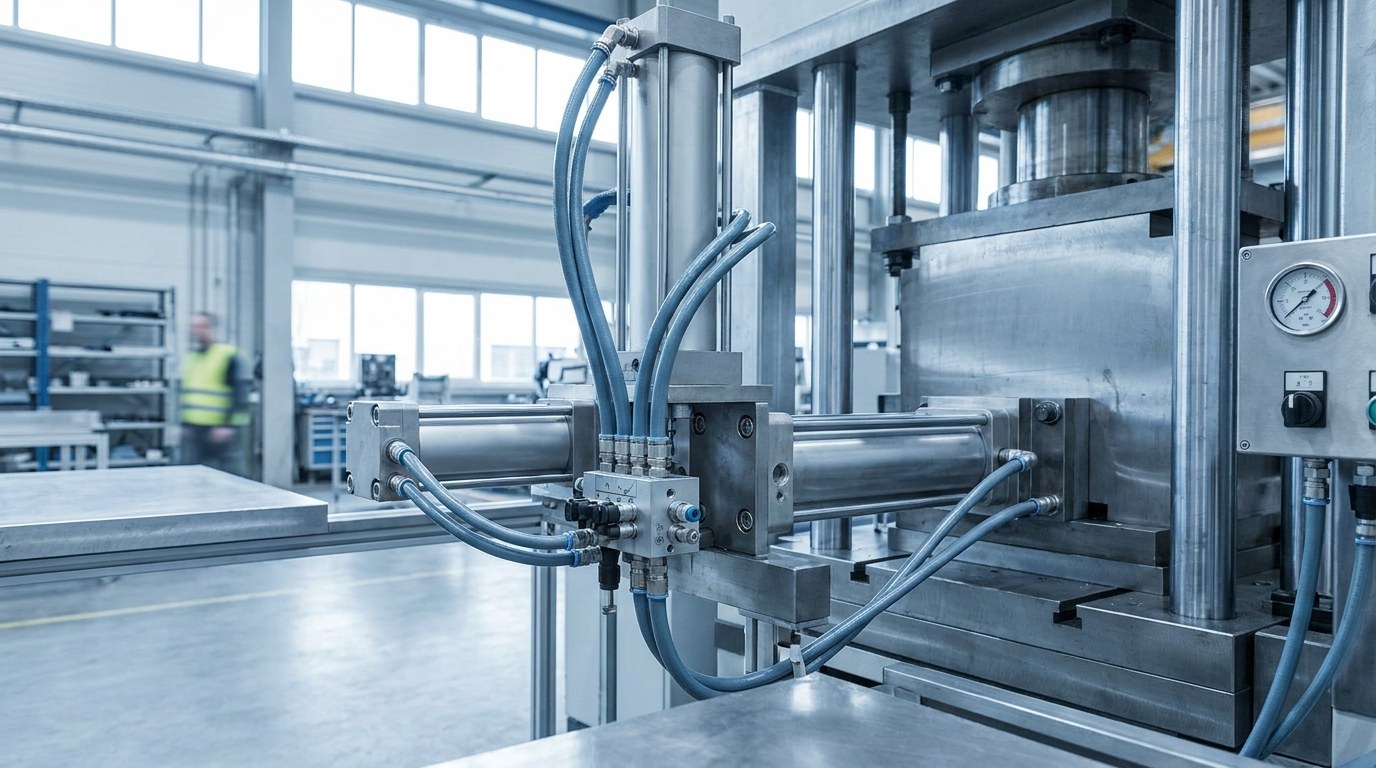

Instalații cu forțe mari de lucru
Ø 100 mm cu aprox. 4.710 N și clasa Ø 125 mm pentru forțe mari de împingere și tracțiune la 6 bar.

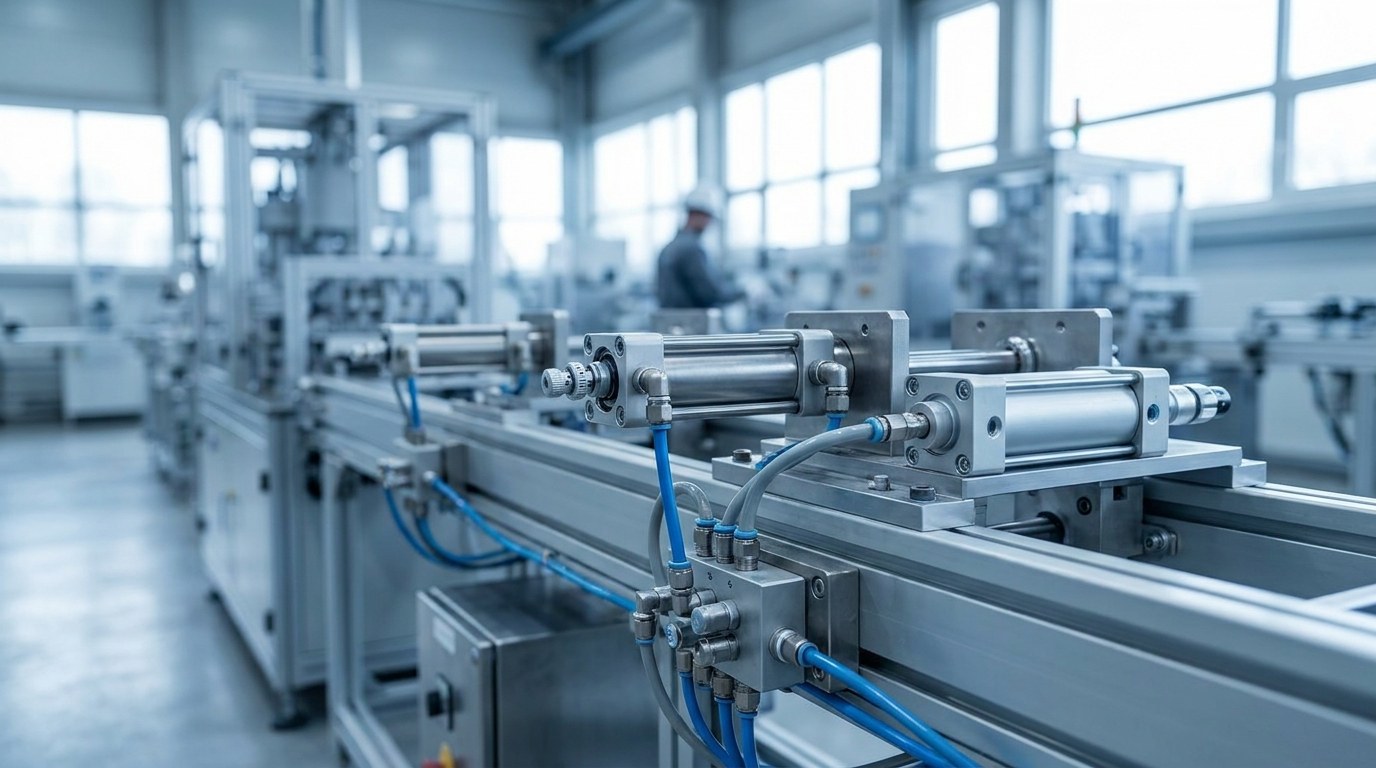

Tehnică de acționare pneumatică
Acționări dublu și simplu acționate în domeniul de presiune 0,5…10 bar cu amortizare reglabilă la capăt de cursă.

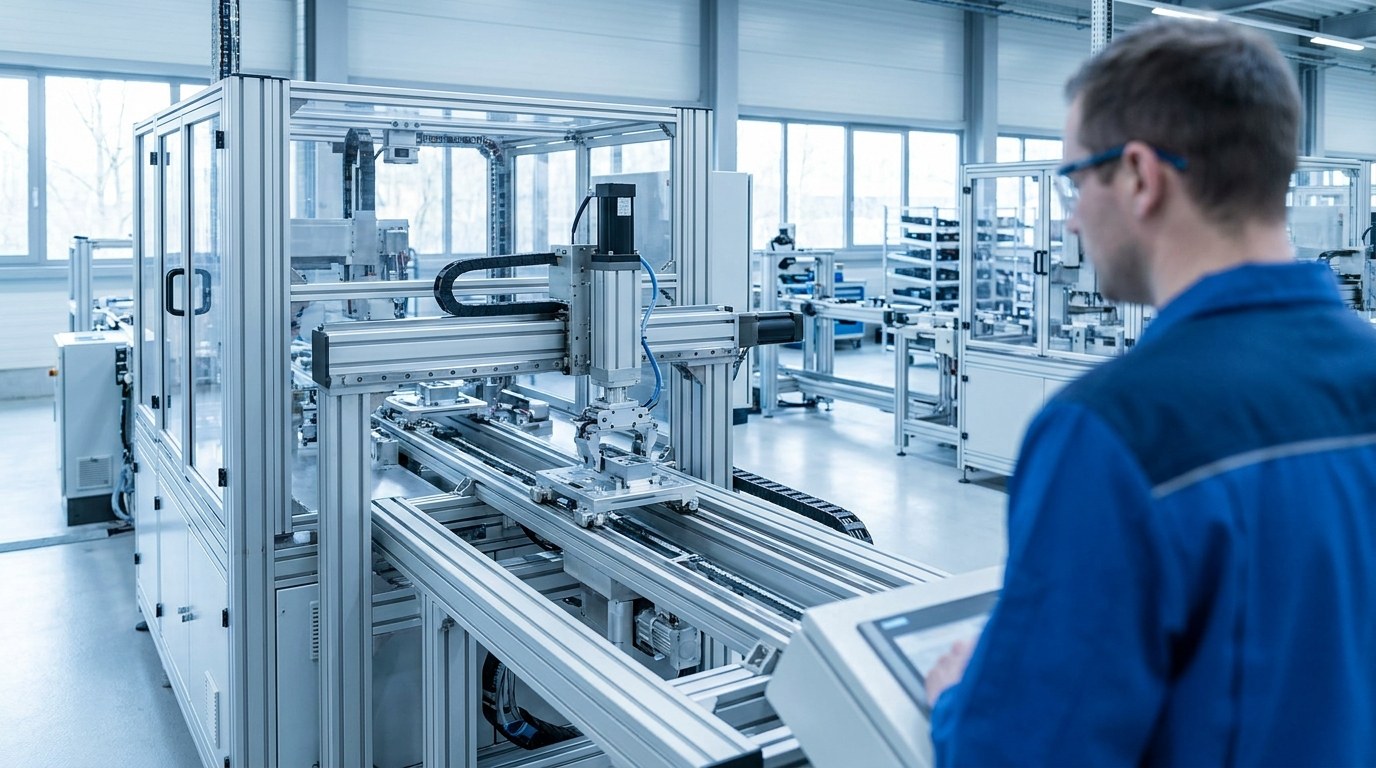

Mișcare liniară în producție
Acționări standardizate pentru sarcini reproductibile de poziționare și strângere în producție.
Sortiment & Disponibilitate

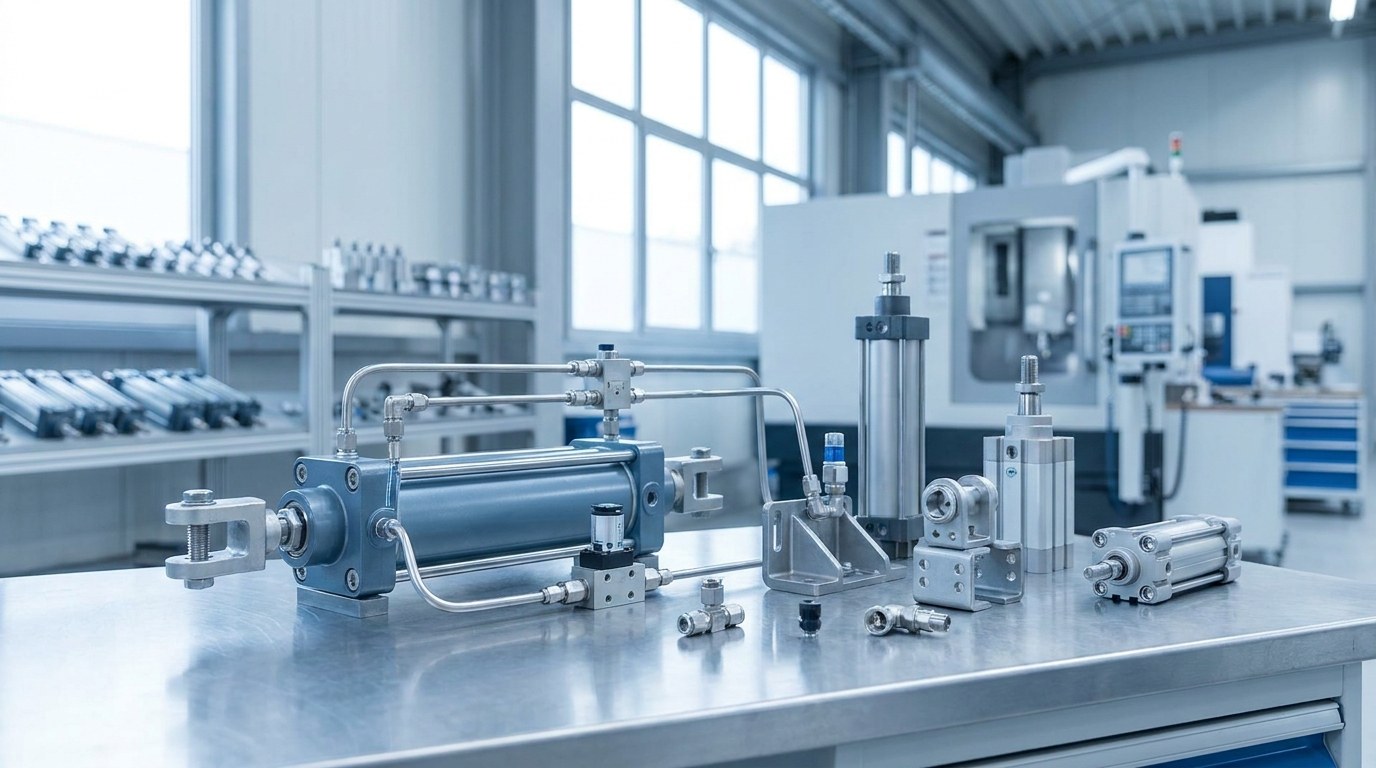

Cilindri, fixări și accesorii dintr-un singur program
Primiți cilindri, fixări și accesorii coordonate din sortimentul STASTO. Disponibilitatea, termenul de livrare și prețul pentru fiecare variantă le găsiți pe pagina de produs corespunzătoare.
Sistem coordonat
Cilindrii cu profil magnetic și tehnica de montaj normalizată provin dintr-un program unitar – fixările și elementele de legătură se potrivesc fără compromisuri.
Variante pentru fiecare aplicație
Diametrul, cursa și execuția specială se selectează precis; detaliile pentru fiecare variantă le găsiți pe pagina de produs corespunzătoare.
Execuții speciale
Temperatură scăzută, protecție la rotire, poziționare multiplă sau tijă prelungită sunt disponibile în funcție de serie – la cerere verificăm configurația potrivită.
Întrebări frecvente
Întrebări despre cilindrii normalizați ISO 15552
Răspunsuri despre normă, diametre, ATEX și interschimbabilitate.
Ce este un cilindru normalizat conform ISO 15552?
Un cilindru pneumatic cu cote de montaj și fixare standardizate conform ISO 15552. Astfel, cilindrii de același diametru sunt interschimbabili între producători.
Care este diferența dintre ISO 15552 și VDMA?
ISO 15552 este norma internațională în vigoare astăzi; a înlocuit standardul german VDMA 24562 și anterior DIN 24336. Termenul cilindru VDMA continuă să fie utilizat pe piață ca sinonim pentru acești cilindri normalizați.
Ce diametre oferă STASTO conform ISO 15552?
Cilindrii cu profil magnetic sunt disponibili în diametrele 32, 40, 50, 63, 80, 100 și 125 mm – cu curse și execuții diferite.
Există cilindri ISO 15552 în execuție ATEX?
Da, anumite serii precum seria PC10 sunt disponibile, în funcție de variantă, pentru ATEX Zona 2 și 22. Verificați aptitudinea concretă pe pagina produsului respectiv sau solicitați informații suplimentare.
Cilindrii ISO 15552 sunt interschimbabili cu cilindrii compacți?
Nu. Cilindrii compacți din seria SHD și cilindrii miniaturali ISO 6432 urmează alte forme constructive și cote de fixare și nu sunt interschimbabili cu ISO 15552.
Ce tipuri de fixare sunt compatibile cu cilindrii ISO 15552?
Accesoriile de montaj standardizate, cum ar fi suporți tip picior (XP), flanșe (XFL), furci (XCFA/XCF) și fixări oscilante (XANL/XCBF), precum și ochi de articulație (GA) și capete de furcă (G/M), sunt compatibile cu constructia ISO 15552.
Categorii înrudite
Tipuri constructive și accesorii compatibile
Alte tipuri constructive de cilindri și componente complementare pentru construcția dumneavoastră pneumatică.
Selectați acum
Găsiți cilindrul ISO 15552 potrivit
Filtrați după diametru, cursă și execuție – inclusiv ATEX și variante speciale – și configurați cilindrul, fixarea și accesoriile într-un singur pas.
