Comandă pentru electrovalve de distribuție

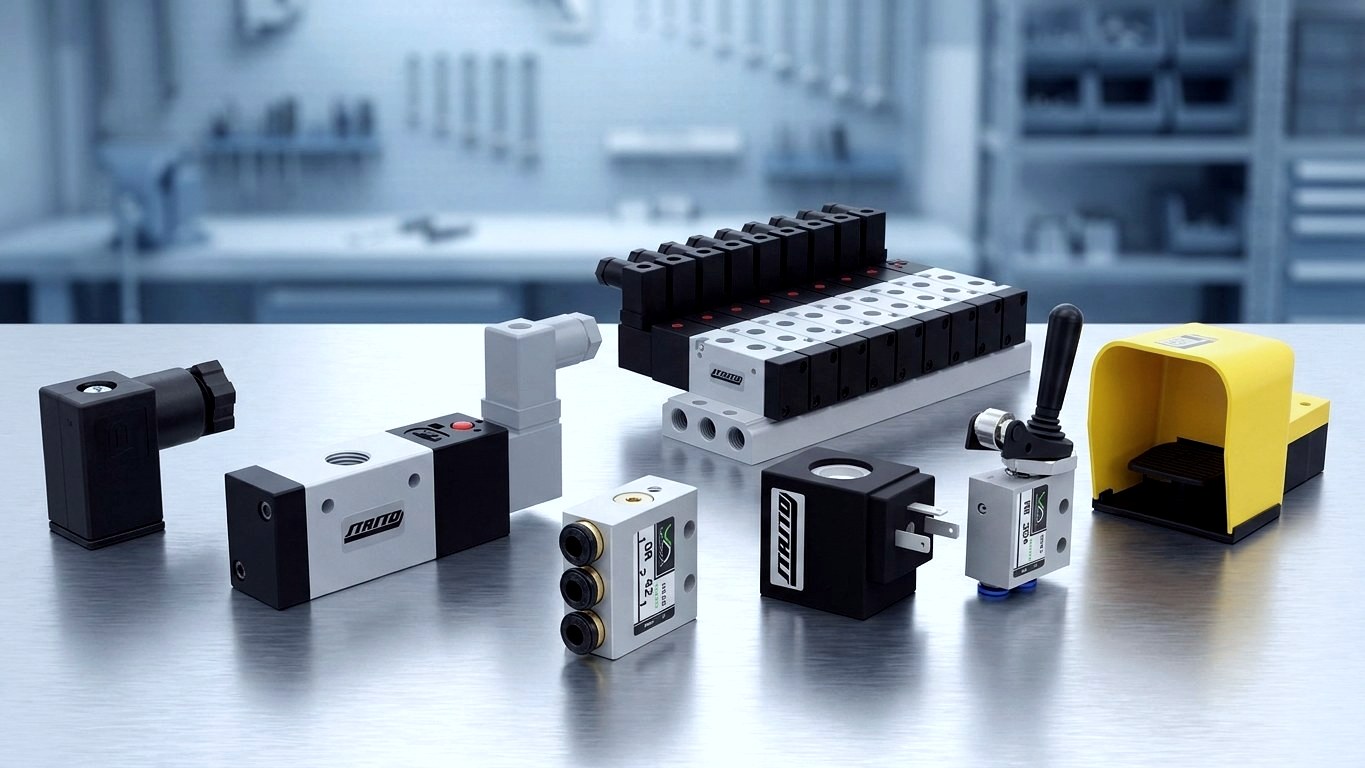

Bobine electromagnetice și conectori pentru electrovalve de distribuție
Bobina electromagnetică este componenta care se înlocuiește prima la o electrovalvă de distribuție cu acționare electrică — de regulă fără a fi nevoie să se schimbe valva în sine. Contează trei informații: tensiunea (uzuale sunt 24 V DC și 230 V AC/50 Hz), gradul de protecție cerut și forma conectorului conform DIN EN 175301-803, fostă DIN 43650. Aici găsiți logica de selecție și ajungeți direct la gamele potrivite — fiecare incluzând conectorii aferenți.
Tensiune, grad de protecție, formă de conector
De ce STASTO
Bobină, conector și asociere dintr-o singură sursă
Bobină de schimb sau comandă completă: asociem corect tensiunea, forma conectorului și tipul constructiv electrovalvei dumneavoastră — pentru mentenanță, achiziții și construcția de instalații.
Variante de tensiune pentru comenzile uzuale
Seriile sunt disponibile în mai multe tensiuni, printre care 24 V DC și 230 V/50 Hz; alte tensiuni în funcție de serie și variantă. Selecția concretă o găsiți în categoria de produse respectivă.
Forma conectorului și conectorul pentru aparat de la un singur furnizor
Bobina și conectorul pentru aparat potrivit provin din același sortiment — inclusiv variante cu LED integrat și varistor pentru antiparazitare, în măsura în care sunt disponibile pentru seria respectivă.
Piesă de schimb în loc de ventil nou
Dacă bobina este defectă, ventilul rămâne montat în instalație. Înlocuiți doar partea de acționare și păstrați configurația conexiunilor, conductele și dimensiunile de montaj.
Clarificare tehnică înainte de comandă
Ne indicați tipul ventilului, tensiunea și forma conectorului — noi verificăm corespondența cu fișa tehnică. Dacă inscripționarea de pe plăcuța de identificare este neclară, este suficientă o fotografie a plăcuței.
Ghid
Bobina electromagnetică potrivită, în trei pași
Tensiunea, forma conectorului și condițiile de montaj determină alegerea. Punctele următoare rezumă ce contează la bobină și la conectorul pentru electrovalvă.
Pasul 1: Tensiunea și tipul de curent
- 24 V DC
- Tensiune joasă uzuală pentru comenzile prin PLC; bobina trebuie să se potrivească cu sistemul de comandă, nu cu procesul.
- 230 V / 50 Hz
- Varianta clasică pentru tensiunea de rețea; alte valori de tensiune sunt disponibile în funcție de seria constructivă.
- Verificați plăcuța de identificare
- Pe vechea bobină sunt înscrise tensiunea și frecvența. O bobină AC alimentată în DC (sau invers) duce la funcționare defectuoasă sau la defectare.
- Codificarea în numărul de articol
- În numerele de articol ale seriilor de bobine pneumatice este codificată tensiunea. Utilă ca reper — valabilă este întotdeauna indicația din fișa tehnică, respectiv de pe articol.
Pasul 2: Forma conectorului și norma
- DIN EN 175301-803
- Norma actuală pentru conectori de aparat (conectori pentru electrovalve); reglementează distanța dintre contacte și dimensiunea formelor A, B și C.
- DIN 43650 (normă veche)
- Denumirea anterioară, pe care clienții existenți o folosesc adesea încă: 43650A corespunde formei A, 43650C corespunde formei C.
- Forma A
- Varianta cea mai răspândită, cu dimensiuni constructive mai mari, tipică pentru electrovalve și bobine mai mari.
- Incompatibile
- Formele A, B și C nu sunt compatibile între ele la conectare. Forma rezultă din bobină, nu din cablu.
Pasul 3: Grad de protecție, funcții suplimentare, conectarea la electrovalvă
- Grad de protecție
- Ce cerință IP există la locul de montaj? Valoarea pentru fiecare bobină și conector este indicată la varianta respectivă.
- LED și varistor
- LED pentru indicarea stării, varistor pentru antiparazitare — ambele pot fi combinate într-un singur conector, în funcție de execuție.
- Lățimea conectorului la electrovalvă
- La seriile pneumatice, lățimea conectorului diferă (de ex. 16 mm la seria K, 22 mm la seria E+V) — aceasta determină, la rândul ei, ce bobină poate fi montată mecanic.
- Caz special: zone Ex
- Pentru zonele cu pericol de explozie, alegerea se limitează la execuțiile omologate — vă rugăm să stabiliți în prealabil.
Forme de conectori
Comparație între forma A, forma B și forma C
Cele trei forme de conector conform DIN EN 175301-803 diferă prin distanța dintre contacte și prin dimensiuni. Nu sunt interschimbabile între ele.
| Forma A | Forma B | Forma C | |
|---|---|---|---|
| Dimensiuni | cea mai mare formă constructivă | formă constructivă medie | cea mai mică formă constructivă |
| Distanța dintre contacte | distanță mare între contacte | distanță mai mică între contacte | cea mai mică distanță între contacte |
| Utilizare tipică | electrovalve și bobine mai mari | bobine de dimensiuni medii | bobine compacte |
| Denumire veche | DIN 43650 forma A (43650A) | DIN 43650 forma B | DIN 43650 forma C (43650C) |
| Compatibilitate de conectare | nu se potrivește cu B sau C | nu se potrivește cu A sau C | nu se potrivește cu A sau B |
| Alegerea este determinată de | bobina | bobina | bobina |
Game de produse
Bobine electromagnetice și conectori pentru aparate în magazin
Direct în categoriile potrivite: bobine pentru distribuitoare pneumatice, conectori pentru electrovalve, precum și bobine pentru electrovalve destinate aplicațiilor cu lichide și gaze.
Aplicații
Când sunt necesare bobina și conectorul pentru electroventil
Bobinele electromagnetice și conectorii pentru electroventile sunt piese de uzură și de adaptare — necesarul apare de regulă în următoarele situații.
Mentenanță și remedierea defecțiunilor
Supapa nu mai comută, dar mecanic este intactă. Înlocuiți bobina cu una de rezervă cu aceeași tensiune și aceeași formă de conector, iar instalația funcționează din nou.
Schimbarea tensiunii de comandă
La trecerea de la 230 V AC la 24 V DC — de exemplu la modernizarea către o comandă PLC cu tensiune joasă — supapa rămâne, se schimbă doar bobina.
Medii umede și supuse curățării
În zonele cu stropi de apă sau cu curățare regulată, etanșeitatea conexiunii cu conector este decisivă. Gradul de protecție atins depinde de bobină, de conector și de montarea corectă a garniturii — valorile le indicăm pentru fiecare variantă în parte.
Antiparazitare și control al semnalului
Conectoarele cu LED indică starea de comutare direct la supapă; variantele cu varistor limitează vârfurile de tensiune la decuplare pentru protecția electronicii de comandă.
Insule de supape și instalații de proces
La mai multe supape de același tip merită o configurație unificată de bobine și conectoare — aceasta reduce numărul de variante de piese de schimb din stoc.
Montaj NAMUR pe actuatoare rotative
Comanda clapetelor și a robinetelor cu bilă prin distribuitoare NAMUR; bobina și conectorul fac parte din configurația de montaj.
Achiziții
Disponibilitate, recomandări ulterioare și comenzi-cadru eșalonate
Stocul și termenul de livrare le comunicăm pe variante — în funcție de seria constructivă și de execuție.
Disponibilitate pe variante
Dacă o variantă de tensiune sau de conector este disponibilă pe termen scurt depinde de seria constructivă respectivă. Vă comunicăm situația actuală la cerere sau o găsiți la articolul respectiv.
Recomandă pentru instalații existente
Pentru supapele din serii aflate în producție, bobina de schimb poate fi, de regulă, identificată fără echivoc. În cazul supapelor mai vechi sau modificate, verificăm individual corespondența.
Necesar suplimentar și comenzi-cadru
Pentru necesarul recurent de bobine standard și conectori pentru aparate, stabilim cantitățile de livrare eșalonată și disponibilitatea în funcție de proiect.
Seturi formate din supapă și bobină
Supapele sunt configurate uneori cu, alteori fără conector pentru aparat. La comandă, atenție la mențiunea „cu"/„fără conector pentru aparat" — la nevoie completăm setul.
Cum funcționează
De la solicitare la o propunere concretă de articol
Trei pași sunt suficienți pentru a putea identifica fără echivoc bobina sau conectorul pentru aparat potrivit.
Colectați datele
Notați tipul ventilului, tensiunea de comandă și forma conectorului — sau pur și simplu faceți o fotografie a plăcuței de identificare.
Verificarea corespondenței
Comparăm datele dumneavoastră cu fișa tehnică și verificăm forma constructivă, lățimea conectorului și nivelul de tensiune.
Primiți propunerea de articol
Primiți o propunere concretă de articol, împreună cu informații privind disponibilitatea variantei respective.
Întrebări frecvente
Bobină electromagnetică și conector pentru bobină — pe scurt
Răspunsuri despre înlocuirea bobinei, forme de conectori, norme și funcții suplimentare.
Pot înlocui doar bobina electromagnetică sau am nevoie de o electrovalvă nouă?
De regulă este suficientă înlocuirea bobinei. Bobina este montată ca piesă separată pe electrovalvă și poate fi schimbată fără intervenție la conducte. Condiția este ca tensiunea, forma conectorului și forma constructivă să fie identice. Electrovalva se înlocuiește doar dacă mecanica propriu-zisă a valvei este deteriorată.
Ce înseamnă „forma A", „forma B" și „forma C"?
Sunt cele trei forme de conectori pentru bobine conform DIN EN 175301-803. Ele diferă prin distanța dintre contacte și prin dimensiune și nu sunt interschimbabile între ele. Forma A este cea mai mare și cea mai răspândită, forma C cea mai mică.
Este DIN 43650 același lucru cu DIN EN 175301-803?
DIN 43650 este denumirea anterioară, norma în vigoare astăzi este DIN EN 175301-803. În practică veți întâlni ambele denumiri: „43650A" corespunde formei A, „43650C" corespunde formei C. La alegere vă puteți orienta după denumirea pe care o cunoașteți.
Ce tensiuni sunt disponibile?
Uzuale sunt 24 V DC și 230 V/50 Hz; alte tensiuni sunt disponibile în funcție de seria constructivă. Variantele efectiv disponibile le găsiți în categoria de produse respectivă sau le puteți afla de la noi.
La ce servesc LED-ul și varistorul din conectorul pentru bobină?
LED-ul indică dacă bobina este alimentată — util la depanarea direct în instalație. Varistorul limitează vârfurile de tensiune la deconectarea sarcinii inductive și protejează astfel contactele de comutație și modulele de ieșire ale sistemului de comandă.
Există bobine pentru zone cu pericol de explozie?
În gama de electrovalve pentru lichide și gaze este inclusă o serie de bobine în execuție ATEX (II 2G Ex mb IIC T4 / II 2D Ex mb tb IIIC T130 °C). Dacă se potrivește cu electrovalva dumneavoastră și cu clasificarea zonelor, clarificăm pe baza fișei tehnice înainte de comandă.
Ce grad de protecție se atinge cu ansamblul bobină–conector?
Depinde de bobina aleasă, de conector și de montarea corectă a garniturii și a intrării cablului. Vă comunicăm valoarea pentru varianta dumneavoastră; în medii umede sau curățate frecvent recomandăm o corelare punctuală a componentelor.
Se potrivește o bobină din gama dumneavoastră pe electrovalva mea existentă de la alt producător?
Nu în mod general — contează forma constructivă, lățimea conectorului și diametrul armăturii mobile. Trimiteți-ne tipul electrovalvei și datele de pe plăcuța de identificare; verificăm compatibilitatea și vă spunem clar dacă o bobină de schimb se potrivește.
Electrovalve compatibile
Serii de electrovalve pentru alegerea bobinei dvs.
Căutați nu doar bobina, ci și electrovalva potrivită? Aceste serii pot fi configurate cu bobine electromagnetice și conectoare pentru aparate.
Pasul următor
Stabiliți bobina sau conectorul potrivit
Indicați-ne tipul de electrovalvă, tensiunea de comandă și forma conectorului — sau trimiteți pur și simplu o fotografie a plăcuței de identificare. Verificăm compatibilitatea față de fișa tehnică și revenim cu o propunere concretă de articol, împreună cu disponibilitatea. Consultanță tehnică din partea STASTO Automation — pentru mentenanță, achiziții și construcția de instalații.
