Distribuția aerului comprimat

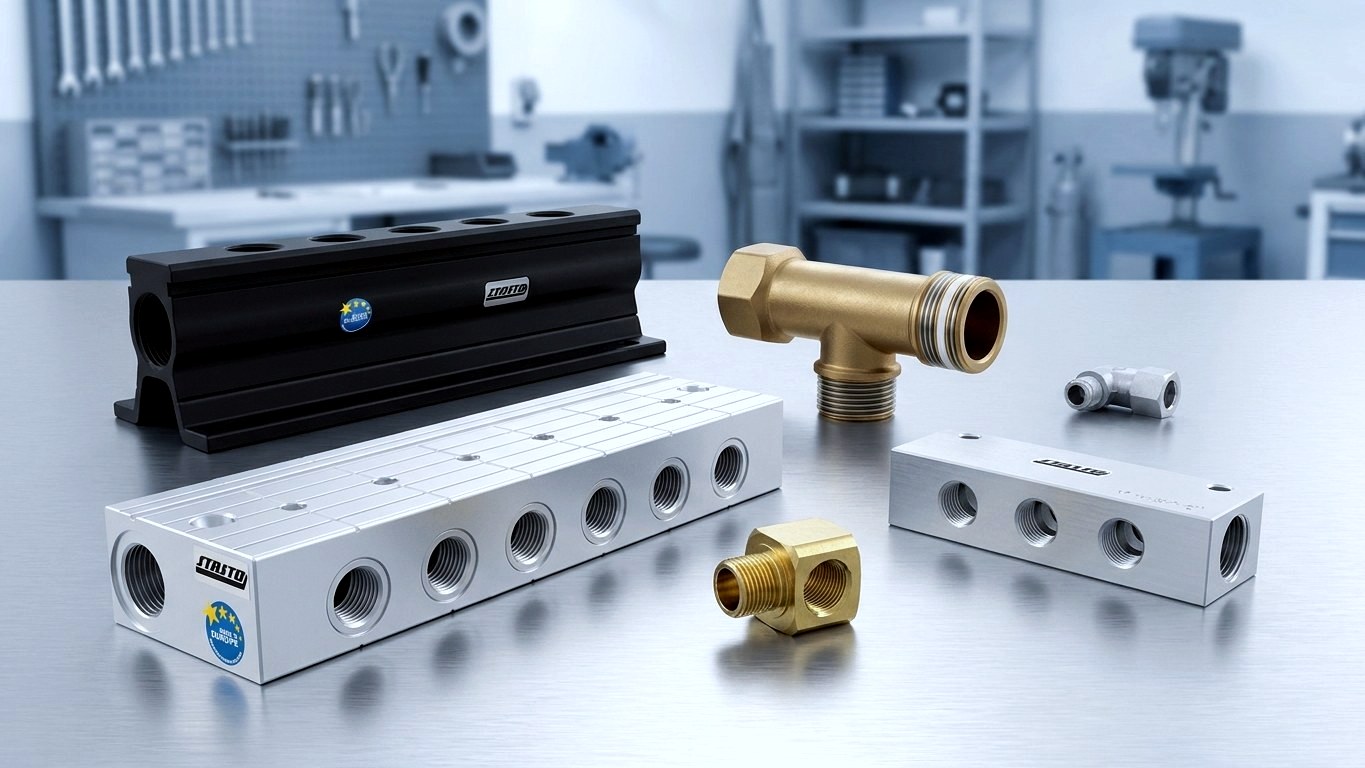

Blocuri de distribuție și distribuitoare pneumatice pentru distribuția aerului comprimat
O intrare, mulți consumatori: calitatea cu care aerul comprimat ajunge în instalația dumneavoastră se decide la distribuitor. STASTO oferă gama completă pentru distribuția pneumatică a aerului comprimat – de la blocul de distribuție seria KPV cu robinete cu bilă integrate, la blocuri de distribuție din aluminiu și oțel inoxidabil 1.4301, până la distribuitoare în cruce, în T, în L și multiple din alamă. Astfel conduceți aerul comprimat ordonat, cu debit definit și cu posibilitate de blocare individuală către fiecare punct de racordare.
Blocuri de distribuție de la M5 la 1¼″
De ce STASTO
Rampe de distribuție și distribuitoare pentru orice geometrie a conductelor
Rampe de distribuție, distribuitoare în cruce, în T, în L, de perete și multiple: alegeți forma constructivă în funcție de geometria instalației dvs. – cu valori caracteristice documentate pentru fiecare serie și variantă.
Fiecare formă constructivă de la un singur furnizor
Rampe de distribuție din seriile KPV, KP, DI02, DI03, DI24 și DI25, distribuitoare în cruce, în T și în L, distribuitoare multiple și cu cuplaje rapide, precum și distribuitoare de perete din seria VT. Alegeți forma constructivă în funcție de geometrie, nu de disponibilitate.
Ieșiri care pot fi blocate individual
Rampa de distribuție seria KPV are robinete cu bilă integrate, acționate cu șurubelniță: scoateți din rețea consumatorii individuali fără a opri linia. Este disponibil un kit de piese de schimb adecvat, cu ax, bilă de schimb și garnituri pentru bilă.
Debit documentat, nu estimat
Pentru distribuitoarele în T din seriile MDI03 și MDI18 sunt documentate valorile debitului: de la 2.500 Nl/min (MDI03‑14, DN 6), prin 11.000 Nl/min (MDI03‑12, DN 15), până la 18.000 Nl/min (MDI18‑10, racord 1″). Astfel dimensionați conducta de distribuție în raport cu pierderea de presiune.
Material adaptat mediului
Aluminiu eloxat, aluminiu vopsit negru, alamă, PBT sau oțel inoxidabil 1.4301 (seria DI24, presiune maximă de lucru 16 bar). Decisive sunt fluidul, mediul ambiant și regimul de curățare.
Noțiuni de bază
Tipuri de distribuitoare și criterii de alegere explicate
Ce distribuitor pneumatic se potrivește instalației dumneavoastră? Această prezentare clasifică formele constructive, materialele și dimensiunile de racordare – ca bază pentru dimensionarea ramificației de distribuție.
Forme constructive ale distribuției aerului comprimat
- Rampă de distribuție
- O intrare, mai multe ieșiri dispuse în linie – unilateral (de ex. seriile KPV, DI02) sau bilateral (seriile KP, DI03, DI24). Tipic pentru liniile de mașini cu multe puncte de consum similare.
- Bloc distribuitor
- Distribuție staționară cu intrare mare, de exemplu seria DI16 cu racord 3/4″ și cinci ieșiri unilaterale de 3/8″ sau 1/2″.
- Distribuitor în cruce
- Distribuție în stea pe spațiu minim: seria RA029 din aluminiu cu patru ieșiri laterale, racord de la 1/8″ la 1/2″; completat de variante din alamă cu filet interior 1/8″ și 1/4″.
- Distribuitoare T și L
- Ramificare punctuală direct pe conductă. Fitinguri din alamă de la M5 la 3/8″ în combinații filet exterior/interior, distribuitoare T modulare din seriile MDI03 și MDI18 până la racord 1″.
- Distribuitoare de perete și de plafon
- Seria VT ca distribuitor de perete din alamă cu 2 sau 3 ieșiri 1/2″ și racord de la 1/2″ la 1¼″; console de plafon DW266–DW268 pentru trecerea de la conducta inelară la punctul de consum.
Criterii de alegere pentru rampele de distribuție
- Filet de racord și de ieșire
- De la M5, prin 1/8″, 1/4″, 3/8″, 1/2″, 3/4″, până la 1¼″; DI25 lucrează cu racorduri rapide Ø 4, 6 și 8 mm, PI79C cu Ø 6, 8 și 10 mm.
- Număr de ieșiri și distanța dintre ieșiri
- De la 2 la 12 ieșiri, pași de la 11 mm (DI25), 25 mm (KPV), 30 până la 36 mm (KP, DI02, DI03), până la 50 mm (DI24), respectiv 50/60 mm la seria VT.
- Debit și pierdere de presiune
- Conducta de distribuție trebuie să suporte suma tuturor consumatorilor. Valorile documentate variază de la 2.500 Nl/min (MDI03‑14) până la 18.000 Nl/min (MDI18‑10).
- Material
- Aluminiu anodizat pentru cazul standard, aluminiu vopsit negru la seria DI16, alamă la distribuitoarele cu fitinguri și la cele de perete, PBT la seria PI79C, oțel inoxidabil 1.4301 la seria DI24.
- Posibilitate de blocare
- Robinetele cu bilă integrate, ca la seria KPV, permit întreținerea consumatorilor individuali în timpul funcționării – fără armături de blocare suplimentare în conductă.
Comparația seriilor
Rampe de distribuție în comparație rapidă: KPV, KP, DI24, DI16
Patru forme constructive tipice comparate. Toate datele se referă la serie și variantă – datele obligatorii se găsesc la articolul respectiv.
| KPV | KP | DI24 | DI16 | |
|---|---|---|---|---|
| Construcție | Rampă de distribuție, ieșiri pe o singură parte | Rampă de distribuție, ieșiri pe ambele părți | Rampă de distribuție, pe ambele părți | Bloc de distribuție, pe o singură parte |
| Material | Aluminiu eloxat | Aluminiu eloxat | Oțel inoxidabil 1.4301 | Aluminiu vopsit negru |
| Racord | 3/8″ | de ex. 1/4″ sau 1/2″ | 1″ | 3/4″ |
| Ieșiri | 1/8″ sau 1/4″, 6/8/10 bucăți | 1/8″ sau 1/4″, de la 4 până la 12 bucăți | 1/2″, 6/10/12 bucăți | 5 × 3/8″ sau 5 × 1/2″ |
| Distanța dintre ieșiri | 25 mm | 30 mm (1/4″→1/8″) | 50 mm | 27,5 mm, respectiv 32,5 mm |
| Particularitate | Robineți cu bilă integrați, acționabili cu șurubelnița, set de piese de schimb disponibil | Distribuție compactă în linie de-a lungul mașinii | Presiune de lucru max. 16 bar, rezistent la coroziune | Distribuție staționară cu intrare mare |
| Utilizare tipică | Consumatori care pot fi întreținuți individual | Multe puncte de preluare de același tip | Cerințe sporite privind curățarea | Alimentarea mai multor ramuri |
Grupe de produse
Distribuitoare și rampe de distribuție în gama STASTO
De la rampa de distribuție cu robineți cu bilă integrați până la coltarul de plafon: toate grupele de produse pentru distribuția aerului comprimat, la un loc.
Domenii de utilizare
Unde se utilizează distribuitoarele pneumatice
Distribuția aerului comprimat este o temă oriunde o singură linie de alimentare deservește mai mulți consumatori – de la banc de lucru până la mașina specială.
Atelier și montaj
Asigurați mai multe puncte de prelevare la un banc de lucru cu ajutorul distribuitoarelor cu cuplaje rapide DN 7,2 sau al distribuitoarelor în cruce din seria RA029, fără a monta conducte suplimentare. Colțarele de tavan aduc conducta de alimentare ordonat pe perete.
Producție și linii de mașini
Rampele de distribuție din seriile KP și DI03 distribuie aerul comprimat pe ambele părți, de-a lungul mașinii, și păstrează traseele furtunurilor scurte. Cu seria KPV, consumatorii individuali pot fi depresurizați pentru întreținere.
Construcția de instalații și ramuri de alimentare
Blocurile de distribuție din seria DI16 cu racord 3/4″ și distribuitoarele de perete din seria VT de până la 1¼″ alimentează mai multe ramuri dintr-o conductă inelară – cu distanțe definite între ieșiri pentru o trasare ordonată a conductelor.
Zone cu efort ridicat de curățare
Rampa de distribuție bilaterală seria DI24 din oțel inoxidabil 1.4301, cu racord de 1″, ieșiri de 1/2″ și presiune de lucru max. 16 bar, este concepută pentru medii cu cerințe ridicate de rezistență la coroziune și de curățare.
Dispozitive și mașini speciale
Distribuitoarele multiple din seria PI79C din PBT, cu racorduri rapide rotative la 360° Ø 6, 8 și 10 mm, alimentează compact echipamentele de prindere și de manipulare, direct la agregat.
Standuri de testare și puncte de măsurare
Distribuitoarele în L și în T din alamă, de la M5 până la 3/8″, ramifică conducta punctual la cilindru, ventil sau punct de măsurare – fără rampă de distribuție suplimentară în construcție.
Disponibilitate și service

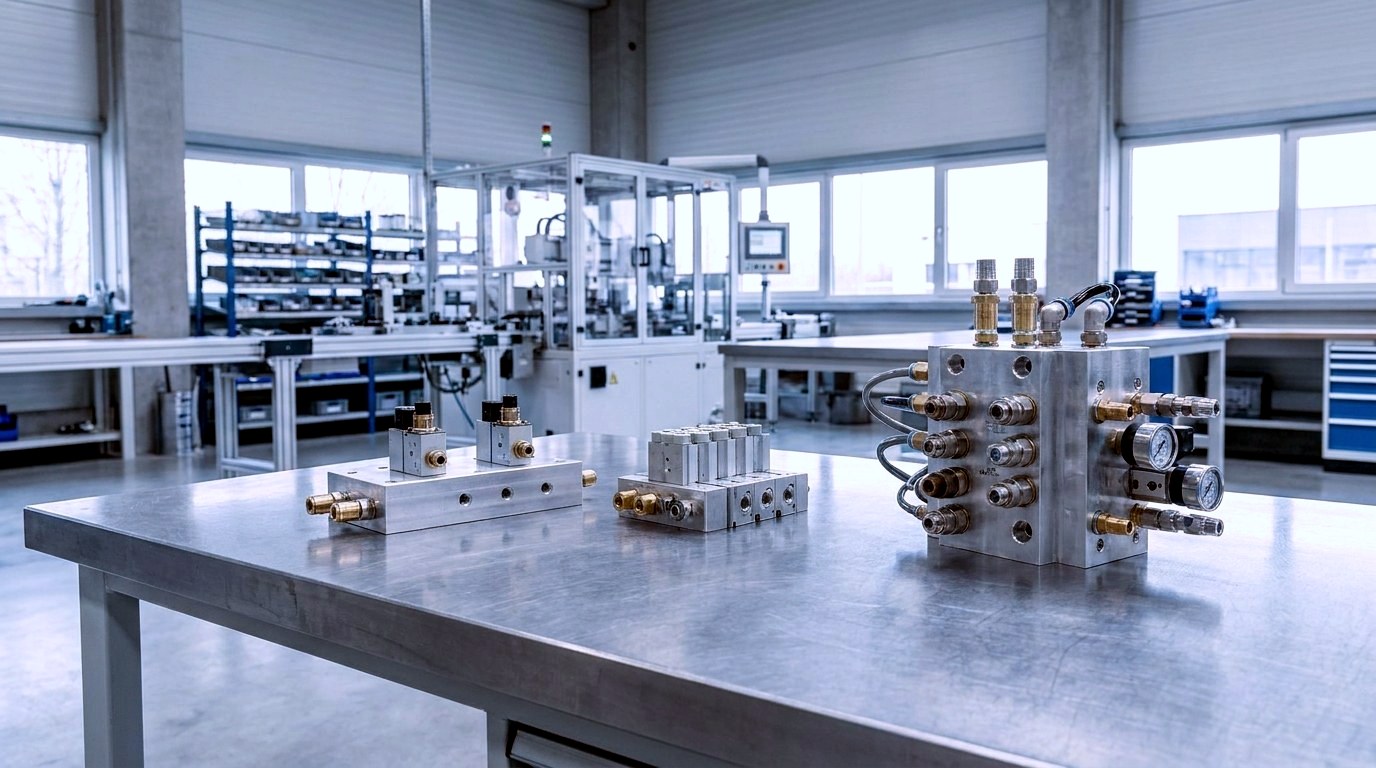

De la rampa standard până la varianta specială
Seriile standard acoperă majoritatea instalațiilor – geometriile diferite le fabricăm conform specificațiilor dumneavoastră.
Serii standard disponibile rapid
Distribuitoarele și rampele standard din seriile uzuale sunt disponibile în termen scurt, în funcție de variantă; termenul de livrare obligatoriu este indicat pe pagina produsului sau a variantei respective.
Variante speciale la cerere
Număr diferit de ieșiri, altă distanță între ieșiri, alt filet sau material special: trimiteți-ne filetul de racordare, numărul de ieșiri, filetul ieșirilor, distanța și presiunea de lucru – verificăm fezabilitatea.
Datele se aplică în funcție de variantă
Prețul, disponibilitatea și datele tehnice se aplică în funcție de variantă. Sunt determinante întotdeauna informațiile de la articolul selectat.
Piese de schimb pentru seria KPV
Pentru rampa de distribuție seria KPV este disponibil un kit de piese de schimb cu ax, bilă de schimb și garnituri de bilă – rampa rămâne în funcțiune, iar robinetul cu bilă este reparat.
Ghid de selecție
În trei pași către distribuitorul potrivit
Geometrie, parametri, material: așa dimensionați corect rampa de distribuție sau distribuitorul.
Stabiliți forma constructivă în funcție de geometrie
Un șir de puncte de consum de-a lungul mașinii? Rampă de distribuție cu ieșiri pe o parte sau pe ambele părți. Ramificare într-un singur punct? Distribuitor în cruce, în T sau în L. Alimentarea mai multor circuite? Bloc distribuitor sau distribuitor de perete.
Stabiliți racordurile, numărul de ieșiri și debitul
Filete de racordare de la M5 la 1¼″, de la 2 la 12 ieșiri, distanțe între ieșiri de la 11 la 60 mm. Calculați debitul în raport cu suma tuturor consumatorilor – valorile documentate variază între 2.500 și 18.000 Nl/min.
Alegeți materialul și confirmați varianta
Aluminiu, alamă, PBT sau oțel inoxidabil 1.4301, în funcție de mediul ambiant și de regimul de curățare. Apoi verificați varianta în magazin sau trimiteți-ne datele dumneavoastră de dimensionare pentru o execuție specială.
Întrebări frecvente
Întrebări despre distribuitoare și bare de distribuție pneumatice
Răspunsuri despre variante constructive, parametri și alegerea seriei potrivite.
Ce este o bară de distribuție în pneumatică?
Bara de distribuție este o componentă care repartizează aerul comprimat de la o intrare către mai multe ieșiri dispuse în linie. Sunt tipice 2 până la 12 ieșiri cu pas de 11 până la 60 mm, dispuse pe o singură parte sau pe ambele părți. Astfel alimentați mai mulți consumatori de-a lungul unei mașini dintr-o singură conductă de alimentare.
Care este diferența dintre bara de distribuție, distribuitorul în cruce și blocul distribuitor?
Bara de distribuție repartizează aerul într-un rând către multe ieșiri, distribuitorul în cruce în formă de stea către patru ieșiri laterale, iar blocul distribuitor staționar de la o intrare mare către câteva ieșiri mai mari. Bara de distribuție se potrivește liniilor de mașini, distribuitorul în cruce din seria RA029 ramificațiilor în spații extrem de restrânse, iar blocul distribuitor din seria DI16 cu racord 3/4″ alimentării mai multor circuite.
Care bară de distribuție are ieșiri blocabile individual?
Bara de distribuție seria KPV are robineți cu bilă integrați pe fiecare ieșire, acționați cu șurubelniță. Astfel puteți izola de la rețea consumatori individuali pentru întreținere, fără a opri întreaga linie. Disponibilă cu racord 3/8″, ieșiri 1/8″ sau 1/4″, distanță de 25 mm și 6, 8 sau 10 ieșiri.
Există bare de distribuție din oțel inoxidabil?
Da, bara de distribuție cu două fețe seria DI24 este din oțel inoxidabil 1.4301 și este proiectată pentru o presiune de lucru de max. 16 bar. Are racord 1″, ieșiri 1/2″, o distanță între ieșiri de 50 mm și este disponibilă cu 6, 10 sau 12 ieșiri.
Ce debit au distribuitoarele în T din seriile MDI03 și MDI18?
Valorile de debit documentate merg de la 2.500 Nl/min la MDI03‑14 (DN 6), prin 11.000 Nl/min la MDI03‑12 (DN 15), până la 18.000 Nl/min la MDI18‑10 cu racord 1″. Presiunea de intrare este de max. 16 bar la aceste serii.
Ce filete de racordare sunt disponibile la distribuitoarele pneumatice?
Sortimentul acoperă filete de racordare de la M5, prin 1/8″, 1/4″, 3/8″, 1/2″, 3/4″ și 1″, până la 1¼″. În plus există variante cu racord rapid: seria DI25 pentru furtun Ø 4, 6 și 8 mm, seria PI79C pentru Ø 6, 8 și 10 mm cu racorduri rotative la 360°.
Ce distribuitor este potrivit pentru mai multe prize de cuplare rapidă la masa de lucru?
Pentru aceasta sunt potrivite distribuitoarele cu prize de cuplare din seria C0C72, în execuție dublă și triplă, DN 7,2, din alamă cu garnitură NBR și filet de la G1/4″ până la G1/2″, interior sau exterior. Astfel puteți pune la dispoziție mai multe puncte de prelevare într-un singur loc.
Sunt posibile execuții speciale ale blocurilor de distribuție?
Da, execuții speciale cu număr diferit de ieșiri, alt interax între ieșiri, alt filet sau material special se realizează la cerere. Trimiteți-ne filetul de racordare, numărul de ieșiri, filetul ieșirilor, interaxul și presiunea de lucru.
Produse complementare
Componente complementare pentru instalația de aer comprimat
Distribuitoarele rareori funcționează singure: furtunurile, racordurile filetate și tratarea aerului completează linia de distribuție.
Următorul pas
Alegeți acum bara de distribuție sau distribuitorul
Răsfoiți sortimentul sau trimiteți-ne datele de dimensionare – filetul de racordare, numărul de ieșiri, filetul ieșirilor, distanța dintre ieșiri și presiunea de lucru sunt suficiente pentru o ofertă.
