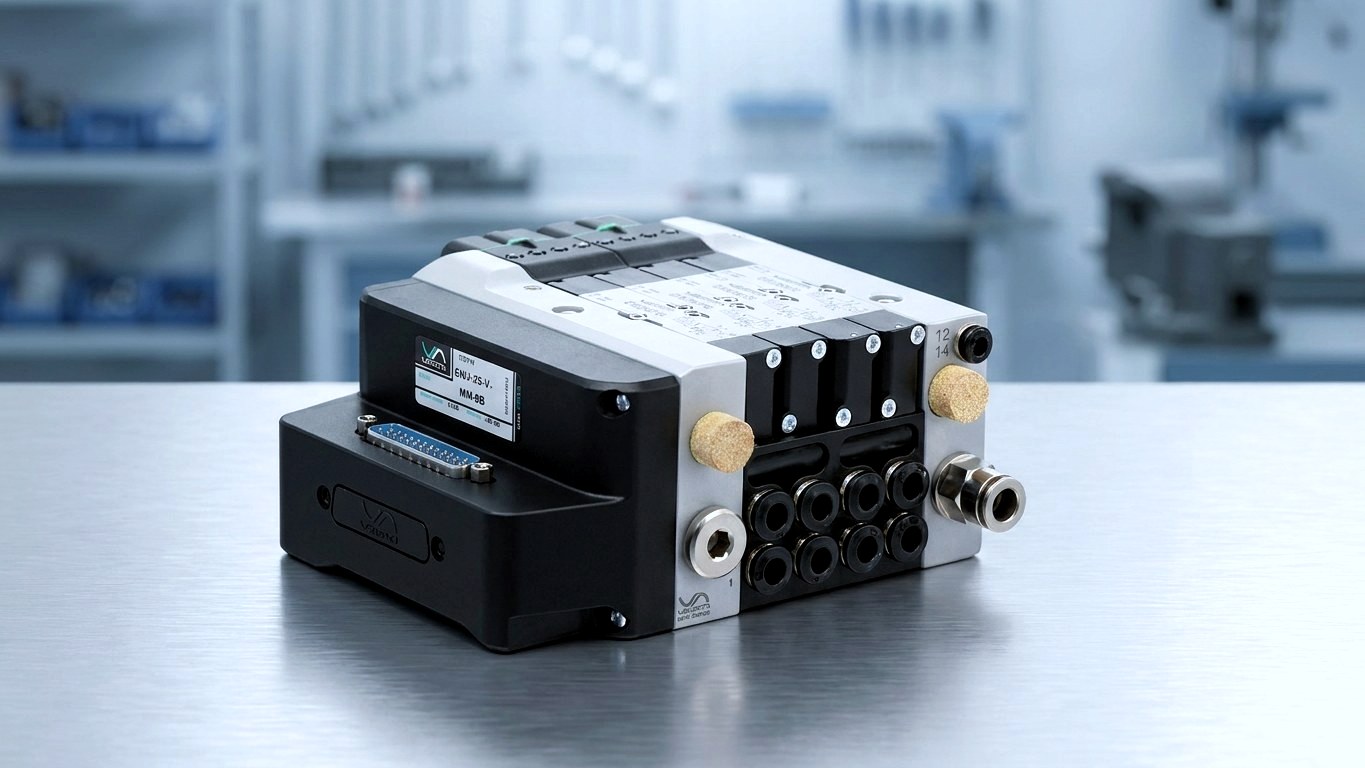

Baterii de electroventile și insule de ventile – construiește modular instalația pneumatică
Mai multe ventile, o singură alimentare cu aer comprimat, o singură cablare: bateriile de electroventile și insulele de ventile reunesc distribuitoarele pe o placă de bază comună și reduc conectarea cu furtunuri, spațiul necesar și timpul de montaj. La STASTO găsiți întregul lanț – de la distribuitorul individual și plăcile de conexiune pentru baterie până la insula de ventile cu comandă multipol sau fieldbus. Alegeți seria potrivită sau comandați combinația dumneavoastră gata montată și testată.
Serii MPB · MPK · PS125-VU · MULTIPOL 4HF · FELDBUS 4HFNL
Avantaje
De ce baterii modulare de electrovalve și insule de electrovalve
În loc să conectați pneumatic și electric fiecare distribuitor în parte, bateriile de electrovalve centralizează alimentarea, evacuarea și comanda. Astfel se scurtează montajul, iar extinderile pot fi planificate ușor.
O singură conexiune în loc de multe conducte
Electrovalvele sunt montate pe o placă de conectare comună (placă de bază) cu alimentare centrală cu aer comprimat și evacuare comună. Aceasta reduce numărul de racorduri, traseele de furtun și sursele de erori în dulapul de comandă sau direct pe mașină.
Extensibil modular
Bateriile de electrovalve din seria PS125-VU sunt extensibile după dorință ca electrovalve în baterie; plăcile de conectare din seria K sunt disponibile pentru 2 până la 16 electrovalve. Pozițiile de rezervă de pe insulele de electrovalve din seriile 4HF și 4HFNL pot fi ocupate ulterior cu electrovalve.
Multipol sau Feldbus – alegeți modul de comandă
Insulele de ventile MULTIPOL din seria 4HF se comandă printr-un conector colectiv SUB-D 25. Insulele de ventile FELDBUS din seria 4HFNL sunt disponibile, printre altele, în versiune Profibus (DB9) și în variantă Ethernet, completate cu stații de extensie.
Montată complet și verificată
Ca Kombination STASTO livrăm baterii de ventile de la 2 până la 20 de poziții, complet montate – inclusiv bobine electromagnetice, conectori pentru aparate, racorduri filetate și amortizoare de zgomot. Primiți o unitate verificată, nu o listă de piese.
Ghid
Placă de ventil, placă de bază, insulă de ventile – așa ia naștere configurația dvs.
Numărul de ventile, funcția, mărimea constructivă, debitul și comanda determină configurația. Punctele următoare vă ghidează, în ordinea uzuală, prin dimensionare.
Funcție, mărime constructivă și schemă de conexiuni
- Funcția ventilului 3/2, 5/2, 5/3
- 3/2 pentru cilindri cu simplă acțiune, vid și aer de suflare, 5/2 monostabil sau bistabil pentru cilindri cu dublă acțiune, 5/3 cu poziție centrală, de ex. blocată.
- Locuri de rezervă
- Planificarea locurilor libere pentru ventile încă de la început este, de regulă, mai avantajoasă decât o a doua insulă ulterioară.
- Lățime conector 16 mm (seria K)
- Determină pasul modular și seria plăcilor; placă de conexiuni pentru baterie seria K pentru distribuitoare seriile K5., K6. și K9.
- Lățime conector 22 mm (seria E+V)
- Baterie de ventile prin placa de conexiuni pentru baterie seria ME; suplimentar sunt disponibile truse de montaj pentru seria E.
- Schemă de conexiuni ISO
- Pentru distribuitoarele 5/2 și 5/3 cu schemă de conexiuni ISO pot fi folosite plăci de conexiuni din seriile SBI-S și BMI.
- Racord de presiune și de evacuare
- La seria K, în funcție de execuție, 1/4" sau 3/8", mărimea ventilului 1/8" sau 1/4" – aici converge întregul debit de aer.
Debit, comandă și accesorii
- Debit pe ventil
- Debitul indicat este valabil pentru fiecare ventil, nu pentru întreaga baterie. Când mai multe ventile comută simultan, racordul comun de presiune este factorul limitativ.
- Valori orientative
- 90 Nl/min la seria PS125-VU, 730 Nl/min la distribuitoarele 5/2 din seria K5.W – valorile concrete și domeniile de presiune le găsiți în datele variantei alese.
- Cablare individuală
- Până la aproximativ patru–șase electrovalve, cablarea individuală cu conectori pentru aparate rămâne economică.
- Multipolar și fieldbus
- Peste această limită se justifică conexiunea multipolară prin SUB-D-25 (seria 4HF); în cazul comenzii prin magistrală sau al cerințelor de diagnosticare, soluția este insula de electrovalve fieldbus seria 4HFNL, inclusiv stațiile de extensie.
- Accesorii
- Bobine electromagnetice la tensiunea necesară, conectori pentru aparate (opțional cu LED și VDR), amortizoare de zgomot, racorduri filetate și plăci oarbe pentru pozițiile neocupate.
Comparație
Cablare individuală, MULTIPOL 4HF sau FELDBUS 4HFNL
Tipul de comandă determină complexitatea cablării și capacitatea de diagnosticare. Prezentarea de mai jos încadrează cele trei variante uzuale.
| Cablare individuală | MULTIPOL seria 4HF | FELDBUS seria 4HFNL | |
|---|---|---|---|
| Interfață electrică | Conector de aparat pentru fiecare distribuitor | Conector colectiv SUB-D-25 | Variantă Profibus (DB9) sau Ethernet |
| Domeniu tipic de utilizare | Până la aproximativ patru-șase distribuitoare | Număr mediu de distribuitoare cu comandă centralizată | Comandă prin magistrală, grupuri de distribuitoare distribuite, cerințe de diagnosticare |
| Număr de distribuitoare | Liber, în funcție de placa de bază, de ex. 2 până la 16 la seria K | Printre altele cu 4, 6, 8, 10, 12, 14 și 16 stații | De la 4 la 16 stații, extensibil prin stații de extensie |
| Funcții ale distribuitoarelor | În funcție de seria de distribuitoare aleasă 3/2, 5/2, 5/3 | 3/2, 5/2 monostabil sau bistabil, 5/3 poziție centrală blocată | 5/2 monostabil sau bistabil |
| Racorduri de lucru | În funcție de seria de distribuitoare, de ex. 1/8" sau 1/4" | G1/8", 1/4" sau Push-In de 8 mm | 1/8" sau 8 mm |
| Extindere | Locuri suplimentare pentru distribuitoare pe placa de bază | Locuri libere pentru distribuitoare, configurabile | Locuri de rezervă, alimentare separată a distribuitoarelor, stații de extensie |
Gamă de produse
Baterii de electrovalve și insule de valve în gama STASTO
De la categoria generală, prin seriile individuale, până la placa de bază: de aici ajungeți direct în categoria potrivită.
Aplicații
Unde se folosesc blocurile și insulele de distribuitoare
Oriunde se comută simultan mulți consumatori, montajul multiplu scurtează lungimea tubulaturii și a cablajului.
Construcția de mașini și mașini speciale
Multe axe cu cilindri și timpi de ciclu scurți: o insulă cu conectare Multipol sau magistrală înlocuiește zeci de conducte individuale și face cablarea din dulapul electric ușor de urmărit.
Tehnică de ambalare și manipulare
Baterii compacte de electrovalve 3/2 pentru ventuze de vidare, culisoare de împingere și macazuri. Aici extensibilitatea contează mai mult decât debitul unei singure valve.
Tehnică de testare și dozare
Multe diametre nominale mici montate foarte aproape unele de altele, de ex. cu electrovalve pentru baterii din seria PS125 (diametru nominal 1,2 mm), pentru canale individuale comutabile cu precizie.
Construcția de instalații și sisteme de comandă
Bateriile de electrovalve gata asamblate, cu racorduri filetate și amortizoare de zgomot, reduc efortul din montajul final; locurile de rezervă lasă deschise opțiuni pentru extinderi ulterioare ale instalației.
Valve de proces cu interfață de montaj NAMUR
Dacă acționați actuatoare rotative în loc de cilindri, montajul direct NAMUR este forma constructivă mai potrivită – complementar montajului în baterie din dulapul de comandă.
Mentenanță și retrofit
Plăcile de racordare pentru baterii și kiturile de montaj permit înlocuirea valvelor individuale fără a modifica întregul ansamblu.
Achiziție
Aprovizionare: de la lista de componente la unitatea testată
Bateriile de electrovalve rareori sunt produse de catalog în sens strict – numărul de electrovalve, funcția (3/2, 5/2, 5/3), tensiunea, mărimea racordului și fitingurile determină configurația. Calculăm varianta dumneavoastră pe baza seriilor și o asamblăm în propria noastră fabrică. Disponibilitatea, prețul și termenul de livrare depind de seria aleasă și de echipare.
Disponibilitate și termen de livrare
Diferă în funcție de variantă și serie – indicat pe pagina produsului respectiv sau la cerere.
Valori tehnice conform fișei tehnice
Grad de protecție, domeniu de presiune și de temperatură în funcție de serie și execuție, de ex. IP54 la anumite execuții 4HFNL. Determinante sunt datele variantei alese.
Echipare specială la cerere
Tensiunile diferite, materialele de etanșare (de ex. FKM) și racordurile speciale le clarificăm individual.
Asamblare ca ansamblu STASTO
Montaj inclusiv test de funcționare; montajul supapelor poate fi calculat pentru fiecare supapă ca poziție separată – inclusiv pe o baterie existentă.
Etape
În trei pași către bateria de ventile gata de utilizare
De la cerere până la unitatea verificată – așa lucrăm configurația dumneavoastră.
Descrieți cerința
Numărul de ventile, funcțiile (3/2, 5/2, 5/3), tensiunea, dimensiunile de racordare și modul de comandă dorit – cablare individuală, multipol sau Feldbus.
Stabilirea seriei și a plăcii de bază
Încadrăm cerința dumneavoastră într-o serie – MPB, MPK, PS125-VU, MULTIPOL 4HF sau FELDBUS 4HFNL – și alegem placa de racordare a bateriei, respectiv placa de conexiuni potrivită.
Montaj, verificare, livrare
Ca Kombination STASTO montăm bateria inclusiv bobine electromagnetice, conectori pentru aparate, racorduri filetate și amortizoare de zgomot și o verificăm înainte de livrare.
Întrebări frecvente
Întrebări frecvente despre bateriile de electrovalve și insulele de electrovalve
Răspunsuri scurte despre variante constructive, comandă și dimensionare.
Ce este o baterie de electrovalve?
O baterie de electrovalve este un ansamblu de mai multe distribuitoare montate pe o placă de bază, respectiv placă de conectare comună, cu alimentare centrală cu aer comprimat și evacuare comună. Electrovalvele sunt cablate electric, de regulă individual, prin conectori pentru aparate.
Care este diferența dintre o baterie de electrovalve și o insulă de electrovalve?
Bateria de electrovalve reprezintă mai multe valve pe o placă de bază comună, de obicei cu cablare electrică individuală. Insula de electrovalve desemnează varianta cu interfață electrică comună – multipol prin SUB-D-25 (seria 4HF) sau magistrală de câmp (seria 4HFNL).
Multipol sau magistrală de câmp – care este mai potrivit?
Multipolul prin SUB-D-25 este indicat când electrovalvele sunt comandate central de un automat programabil. Magistrala de câmp merită aleasă când automatul funcționează oricum pe magistrală, când se cere diagnoză sau când grupurile de electrovalve sunt amplasate distribuit – seria 4HFNL oferă în acest scop, printre altele, Profibus (DB9), execuție Ethernet și stații de extensie.
Câte electrovalve încap pe o placă de conectare pentru baterie?
La placa de conectare pentru baterie seria K sunt disponibile variante pentru 2 până la 16 electrovalve. Insulele de electrovalve din seriile 4HF și 4HFNL există, printre altele, în variantele cu 4 până la 16 poziții, iar electrovalvele pentru baterie din seria PS125-VU pot fi extinse oricât de mult.
Debitul indicat este valabil pentru întreaga baterie?
Nu, debitul indicat este valabil pentru fiecare valvă, nu pentru întreaga baterie. La comutarea simultană a mai multor valve, racordul comun de presiune al plăcii de bază este cel care limitează; valori exemplificative din gamă sunt 90 Nl/min la seria PS125-VU și 730 Nl/min la distribuitoarele 5/2 din seria K5.W.
Pot extinde ulterior o baterie de electroventile existentă?
Da, dacă există poziții de rezervă sau dacă seria este concepută extensibil. Pozițiile libere pentru valve de pe insulele de electrovalve din seriile 4HF și 4HFNL pot fi echipate ulterior; montajul valvelor îl calculăm pentru fiecare valvă ca poziție separată.
Ce mărime constructivă se potrivește distribuitoarelor mele?
Decisivă este lățimea conectorului: 16 mm la seria K, 22 mm la seriile E+V. După aceasta se alege seria plăcii – placă de conexiune pentru baterie seria K, respectiv seria ME; pentru distribuitoarele ISO se pot folosi plăcile de conexiune ale seriilor SBI-S și BMI.
Livrează STASTO baterii de electroventile gata montate?
Da, ca ansamblu STASTO livrăm baterii de electroventile de la 2 până la 20 de posturi, complet montate și testate funcțional. Sunt incluse, printre altele, bobine electromagnetice 24 V DC sau 230 V AC, conectori pentru bobine, racorduri rapide sau filetate și amortizoare de zgomot.
Se potrivește cu
Alte serii și plăci de bază
Categorii complementare pentru lanțul dumneavoastră de configurare – de la seria mai mare până la placa de conectare ISO.
Următorul pas
Configurați-vă bateria de electrovalve
Începeți direct din categorie sau trimiteți-ne cerința dumneavoastră – calculăm seria, configurația și comanda potrivite.
