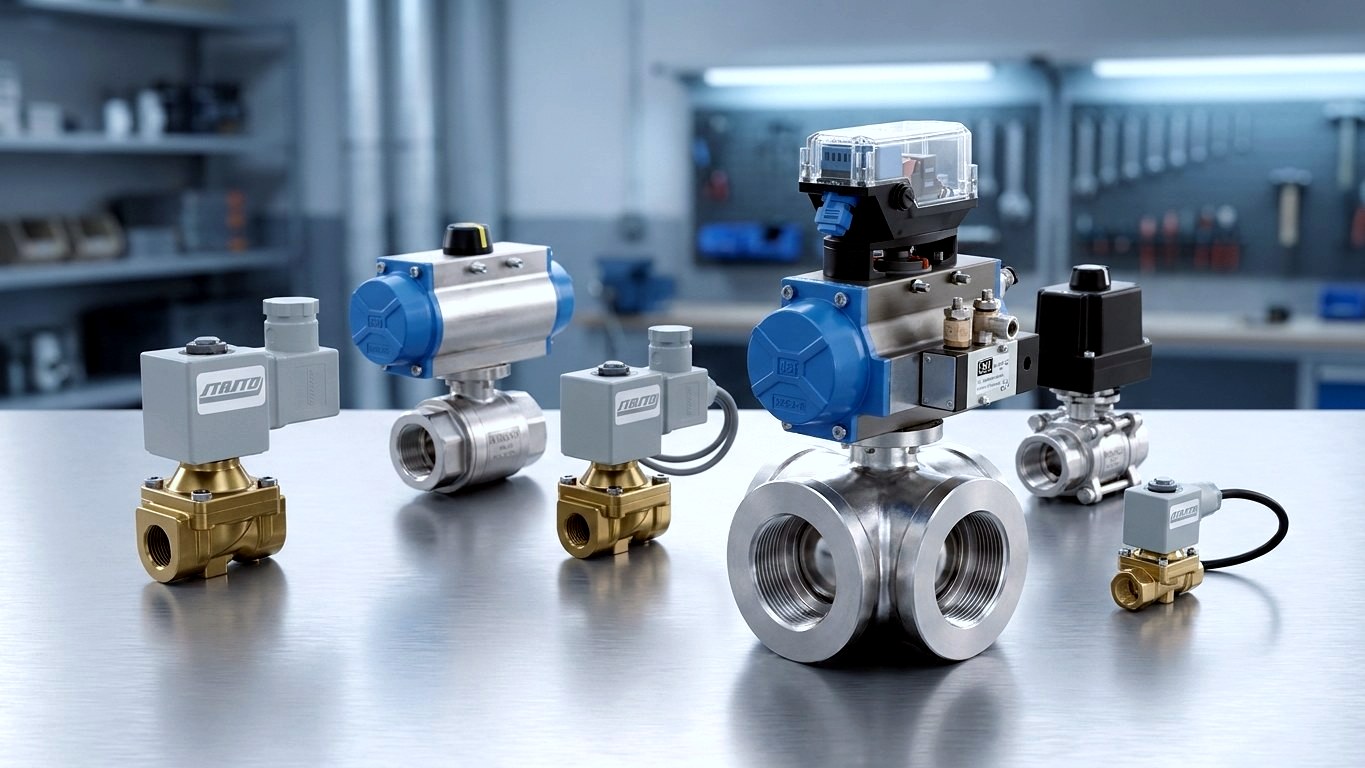

Protecție la explozie în armături
Armături ATEX pentru zona 1/21 – robinete cu bilă, regulatoare de presiune și supape de siguranță
În zonele cu risc de explozie nu contează doar funcția unei armături, ci și admisibilitatea ei. Cine izolează, reduce presiunea sau protejează un rezervor împotriva suprapresiunii în zona 1 sau zona 21 trebuie să poată aloca componenta unei zone, să îi citească marcajul și să justifice alegerea în mod verificabil în documentul de protecție împotriva exploziilor. Pentru aceasta, STASTO Automation oferă armături cu marcaj ATEX: robinete cu bilă cu flanșă din seriile BA055 și BA056 – manuale sau automatizate –, regulatoare de presiune din seria PR03, precum și supape de siguranță din seria SV25. Zonele, clasele de temperatură și domeniile de presiune acoperite de o execuție concretă depind de variantă; datele relevante vă sunt comunicate la cererea dumneavoastră, pe baza fișei tehnice și a documentației producătorului.
Izolare, reglare, securizare în zona 1/21
De ce STASTO
Armături Ex adaptate zonei – nu doar paginii de catalog
La armăturile ATEX contează combinația dintre funcție, marcaj și documentație justificativă. Lucrăm pornind de la clasificarea pe zone a instalației dumneavoastră – și vă spunem și atunci când nicio variantă standard nu se potrivește.
Selecție în funcție de zonă, nu de pagina de catalog
Pornim de la clasificarea pe zone a instalației dumneavoastră și de la mediul de lucru. Din mediul Ex cu gaz sau praf, temperatura din locul de montaj și tipul de racord rezultă ce execuție din seriile BA055/BA056, PR03 sau SV25 este de fapt aplicabilă. Dacă nicio variantă standard nu corespunde, căutăm împreună cu dumneavoastră o alternativă.
Închidere, reglare și siguranță dintr-o singură sursă
Robinetul cu bilă, regulatorul de presiune, supapa de siguranță, bobina electromagnetică și dispozitivul de monitorizare a debitului provin din același sortiment. Acest lucru reduce interfețele la dimensionare, comandă și documentație – și verificăm dacă componentele se potrivesc între ele din punct de vedere al marcajului și al clasei de temperatură.
Documentație cu care puteți lucra efectiv
Pentru armăturile Ex aveți nevoie de mai mult decât un cod de articol: marcaj, fișă tehnică și, în funcție de serie și producător, documente de conformitate respectiv documentație de la producător. Care documente sunt disponibile pentru o anumită variantă clarificăm la cerere, înainte de comandă.
Lanț funcțional, nu piesă izolată
Un robinet cu bilă marcat corect nu ajută la mult dacă acționarea, bobina electromagnetică, cablarea sau monitorizarea nu acoperă zona respectivă. Analizăm împreună cu dumneavoastră întregul lanț, de la alimentarea cu mediu până la monitorizarea debitului.
Noțiuni de bază
Înțelegerea ATEX: zone, marcaj și tipuri de armături
Termenii esențiali pentru alegerea unei armături Ex – explicați pe scurt, pentru a putea compara marcajul și zona în siguranță.
Zone și atmosfere
- Ex gaze (zonele 0/1/2)
- Atmosferă explozivă cu gaze, vapori sau ceață; zona 1 corespunde unei apariții ocazionale în funcționare normală.
- Ex praf (zonele 20/21/22)
- Pulberi combustibile, precum praful de cereale, făină sau lemn; zona 21 este echivalentul de praf al zonei 1.
- Evaluare separată
- Zonele de gaz și de praf se evaluează separat. O armătură trebuie să acopere zona real existentă.
- Document de protecție la explozie
- Baza clasificării zonelor în instalație – fără indicarea zonei nu se poate evalua nicio armătură.
Citirea marcajului
- Grup și categorie de echipament
- De exemplu II 2G pentru atmosfere cu gaze și II 2D pentru atmosfere cu praf, în marcajul bobinei electromagnetice tip Y.
- Tip de protecție la aprindere
- Descrie principiul de protecție, de exemplu Ex mb (încapsulare prin turnare) sau tb (protecție prin carcasă).
- Grupă de explozie
- IIC pentru gaze, respectiv IIIC pentru praf conductiv – cu cât mai ridicat, cu atât mediul este mai pretențios.
- Clasă de temperatură
- T4 pentru gaz sau o temperatură maximă de suprafață precum T130 °C pentru praf; trebuie să corespundă temperaturii de aprindere a mediului.
Echipamente neelectrice și standarde
- Directiva 2014/34/UE
- Include în mod expres și echipamentele neelectrice pentru zone cu pericol de explozie.
- Armături mecanice
- Intră în domeniul de aplicare dacă prezintă o sursă proprie de aprindere potențială – de exemplu frecare, scântei generate mecanic sau încărcare electrostatică.
- EN ISO 80079-36/-37
- Baza evaluării riscului de aprindere pentru echipamentele neelectrice.
- Echipament sau componentă
- Dacă o variantă este marcată drept echipament în sensul directivei sau este livrată ca și componentă fără sursă proprie de aprindere depinde de serie și se clarifică la cerere.
Funcțiile armăturilor în zona Ex
- Izolare
- Robinete cu bilă cu flanșă din seriile BA055/BA056 – manuale pentru izolare manuală și mentenanță, automatizate ca parte a unei funcții de comutare.
- Reglare
- Regulatoarele de presiune din seria PR03 mențin presiunea de lucru constantă chiar și la variații ale presiunii de admisie.
- Protecție
- Supapele de siguranță cu arc din seria SV25 protejează împotriva suprapresiunii inadmisibile.
- Comandă și monitorizare
- Bobină electromagnetică tip Y pentru electrovalve, precum și pentru debitmetre în execuție ATEX, pentru monitorizarea debitului.
Sortiment
Armături ATEX din gama STASTO
Robinete cu bilă cu flanşă, regulatoare de presiune, supape de siguranţă şi bobine electromagnetice cu marcaj ATEX. Diametrele nominale, materialele, garniturile şi marcajul diferă în funcţie de variantă.
Domenii de utilizare
Unde sunt utilizate armăturile ATEX din sortimentul nostru
Gaz-Ex și praf-Ex impun cerințe diferite. Aceste sectoare solicită cel mai frecvent armături Ex.
Chimie și tehnologia proceselor
Medii cu conținut de solvenți, puncte de dozare și transvazare, periferia reactoarelor. Aici predomină de regulă gaz-Ex – sunt necesare izolare, reducere de presiune și protecție la suprapresiune în același ansamblu.
Instalații de vopsire și acoperire
Zone de vopsire și amestecare cu vapori de solvenți inflamabili. Armăturile de izolare și reglare trebuie să fie adecvate pentru zona respectivă și compatibile cu mediile de curățare.
Unități de cereale, furaje și mori
Praf-Ex cauzat de praful de cereale, făină sau furaje. Relevante sunt zonele cu praf precum zona 21, precum și temperatura maximă de suprafață a componentelor.
Prelucrarea lemnului și aspirație
Așchii și praf de lemn în instalațiile de aspirație și filtrare. Adesea combinate cu funcții de aer comprimat pentru curățarea filtrelor – armătura și conducta de alimentare trebuie să corespundă ambele zonei respective.
Alimentare cu aer comprimat în zona Ex
Regulatoarele de presiune și supapele de siguranță protejează consumatorii din zonele cu risc de explozie. Alimentare prin furtun ATEX din seria PA-AYA, monitorizare prin senzor de debit în execuție ATEX.
Linii de vopsire și acoperire în industria auto

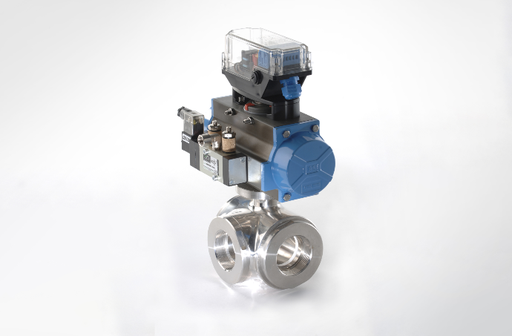

Funcții de izolare automatizate în cabinele de vopsire și camerele de amestecare. Aici funcționează împreună robinete cu bilă cu flanșă din seriile BA055/BA056 cu actuator și bobină magnetică ATEX.
Disponibilitate

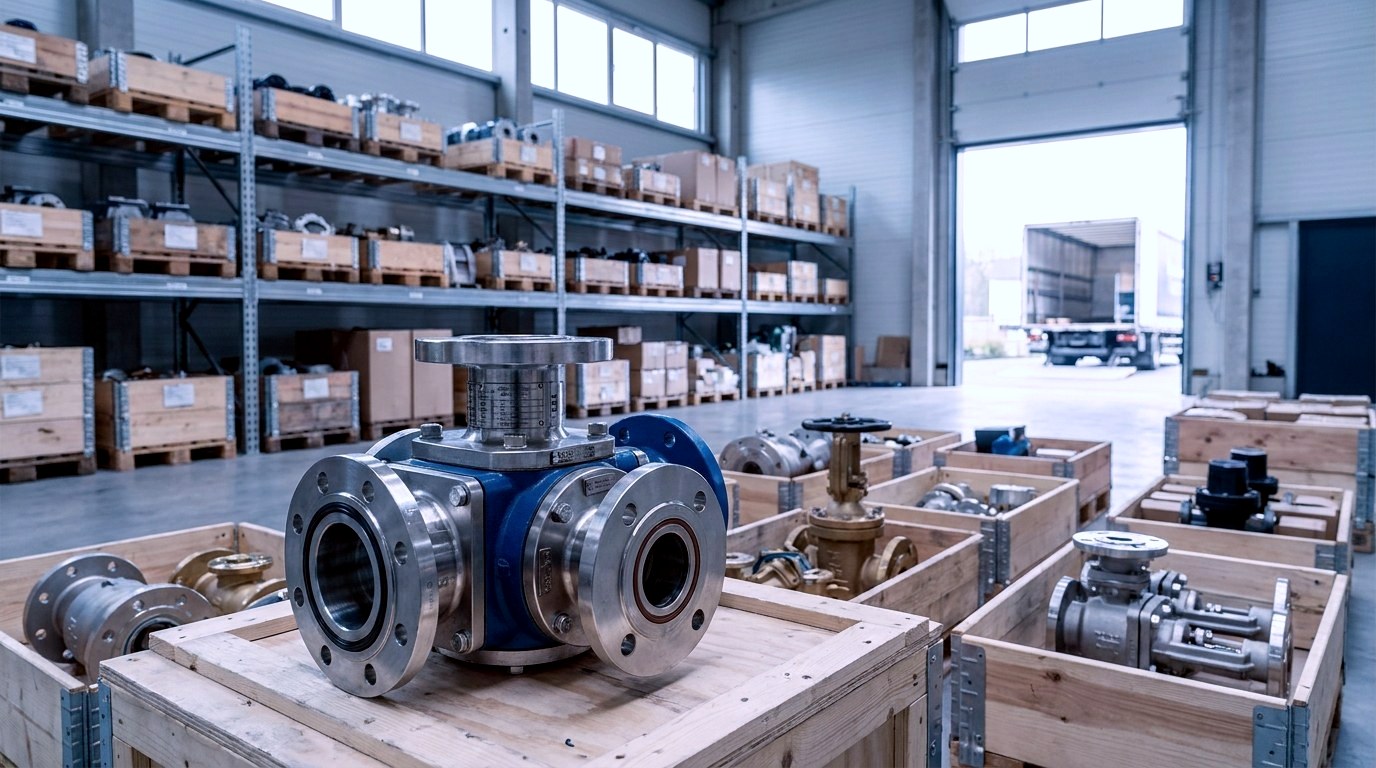

Disponibilitate, variante și livrare
Pentru armăturile Ex nu există valori generale – decisivă este varianta concretă. Aceste aspecte le clarificăm pentru fiecare solicitare.
Variante, nu valori generale
Diametrele nominale, variantele de material și garnituri, precum și marcajul Ex aferent diferă în cadrul aceleiași serii. Valorile valabile pentru cazul dumneavoastră le găsiți pe pagina produsului sau a variantei, ori ni le puteți solicita.
Disponibilitate
Stocul disponibil și termenul de livrare depind de serie, diametrul nominal și execuție – vă comunicăm situația actuală pentru solicitarea concretă.
Variante automatizate
Robinetele cu bilă sunt disponibile pe fiecare serie manual sau cu acţionare; combinaţiile STASTO preasamblate armonizează armătura, acţionarea şi accesoriile între ele.
Piese de schimb şi reaprovizionare
Pentru instalaţiile existente verificăm, pe baza marcajului sau a numărului de articol actual, care variantă corespunde astăzi.
Procedură
Cum se alege o armătură ATEX
De la clasificarea zonelor, prin marcaj, până la selecția documentată – în trei pași spre armătura Ex potrivită.
Stabilirea zonei, mediului și datelor de funcționare
Baza o constituie clasificarea zonelor din documentul de protecție împotriva exploziilor; Ex-gaz și Ex-praf sunt tratate separat. Se adaugă mediul, presiunea de lucru și de testare, temperatura la locul de montaj, tipul de racord și diametrul nominal – acestea decid materialul și garnitura.
Compararea marcajului cu zona
Marcajul indică grupa și categoria echipamentului, atmosfera de gaz sau praf, tipul de protecție la aprindere, grupa de explozie și clasa de temperatură, respectiv temperatura maximă de suprafață. Această indicație trebuie să acopere zona respectivă, nu doar să conțină mențiunea „ATEX”. Directiva 2014/34/UE include în mod expres și echipamentele neelectrice; evaluarea se realizează printr-o evaluare a riscului de aprindere conform EN ISO 80079-36/-37.
Verificarea lanțului funcțional și documentarea selecției
Închiderea, reglarea, asigurarea și monitorizarea se completează reciproc – acționarea, bobina, cablul de alimentare și monitorizarea trebuie să acopere de asemenea zona respectivă. Consemnați apoi denumirea articolului, marcajul și zona luată în considerare; vă comunicăm din timp ce documente putem furniza pentru varianta aleasă.
Întrebări frecvente
Armături ATEX: întrebări frecvente
Răspunsuri privind zonele, marcajul, seriile și documentația – concis și direct.
Ce armături oferă STASTO pentru Zona 1 și Zona 21?
În sortiment sunt disponibile robineți cu bilă cu flanșă din seriile BA055 și BA056 în execuție ATEX – manuali ca BA055-L-ATEX și BA056-L-ATEX, automatizați ca BA055, BA056-ATEX –, regulatoare de presiune din seriile PR03-ATEX și PR03-3C-ATEX, precum și supape de siguranță din seriile SV25-3C-ATEX și SV25-3G-ATEX. Suplimentar, există bobina electromagnetică tip Y în execuție ATEX, ventile de reglare din seria SG10 în execuție ATEX și combinații STASTO preconfigurate. Ce zone acoperă o variantă concretă depinde de execuție și se clarifică la cerere.
Ce este Directiva 2014/34/UE?
2014/34/UE este directiva europeană ATEX pentru echipamente și sisteme de protecție destinate utilizării în atmosfere explozive. Ea vizează explicit și echipamentele neelectrice: o armătură pur mecanică intră în domeniul ei de aplicare dacă prezintă o sursă proprie de aprindere potențială – de exemplu prin frecare, scântei generate mecanic sau încărcare electrostatică. Evaluarea se face printr-o evaluare a riscului de aprindere conform EN ISO 80079-36/-37.
Ce înseamnă marcajul II 2G Ex mb IIC T4 / II 2D Ex mb tb IIIC T130 °C?
Acest marcaj – prezent la bobina electromagnetică tip Y – descrie un echipament din grupa II pentru atmosfere cu gaz (2G) și cu praf (2D), cu tipul de protecție la explozie Ex mb, respectiv tb, grupele de explozie IIC și IIIC, clasa de temperatură T4, precum și o temperatură maximă de suprafață de 130 °C. Esențial este ca aceste date să acopere zona dumneavoastră și temperatura de aprindere a mediului utilizat.
Care este diferența dintre Zona 1 și Zona 21?
Zona 1 desemnează o zonă în care o atmosferă explozivă formată din gaze, vapori sau ceață apare ocazional în funcționare normală; Zona 21 este echivalentul pentru pulberi combustibile. Zonele de gaz și cele de praf sunt evaluate separat – la praf sunt relevante suplimentar temperatura maximă de suprafață și depunerea de praf.
Este suficientă mențiunea „ATEX” în denumirea produsului ca dovadă?
Nu. Este determinant marcajul Ex complet al variantei concrete, care trebuie comparat cu zona existentă. Ce marcaj, fișe tehnice și documente de conformitate, respectiv ale producătorului sunt disponibile pentru o execuție se clarifică înainte de comandă.
Robinet cu bilă manual sau automatizat – ce variantă se potrivește?
Execuțiile manuale (BA055-L-ATEX, BA056-L-ATEX) sunt potrivite pentru izolare manuală înaintea agregatelor, prelevare de probe și izolare pentru mentenanță. Execuțiile automatizate (BA055, BA056-ATEX) sunt potrivite atunci când robinetul, prin acționare și semnal, face parte dintr-o funcție de comutare sau de siguranță. La combinațiile STASTO preconfigurate, conformitatea ATEX se referă la combinația completă comandată, formată din armătură, acționare și accesorii.
De ce componente mai am nevoie pe lângă armătură?
Verificați întotdeauna întregul lanț funcțional: acționarea și electrovalva (bobina) pentru comandă, alimentarea cu mediu – de exemplu furtunul ATEX din seria PA-AYA – și un detector de debit (curgere) în execuție ATEX pentru monitorizarea debitului. Toate componentele trebuie să acopere zona respectivă și să corespundă reciproc din punct de vedere al clasei de temperatură.
Ce domenii de presiune și temperatură acoperă o armătură ATEX?
Acest lucru depinde de variantă și nu poate fi indicat generic. Diametrul nominal, materialul, garnitura, presiunea de declanșare și marcajul corespunzător diferă în cadrul aceleiași serii – valorile valabile pentru cazul dumneavoastră vă sunt comunicate la cererea concretă, pe baza fișei tehnice și a documentației producătorului.
Pasul următor
Proiectați armătura ATEX pentru zona dumneavoastră
Spuneți-ne zona, mediul și datele de exploatare – verificăm ce variantă din seriile BA055/BA056, PR03 sau SV25 se potrivește și vă spunem ce documentație putem pune la dispoziție.
